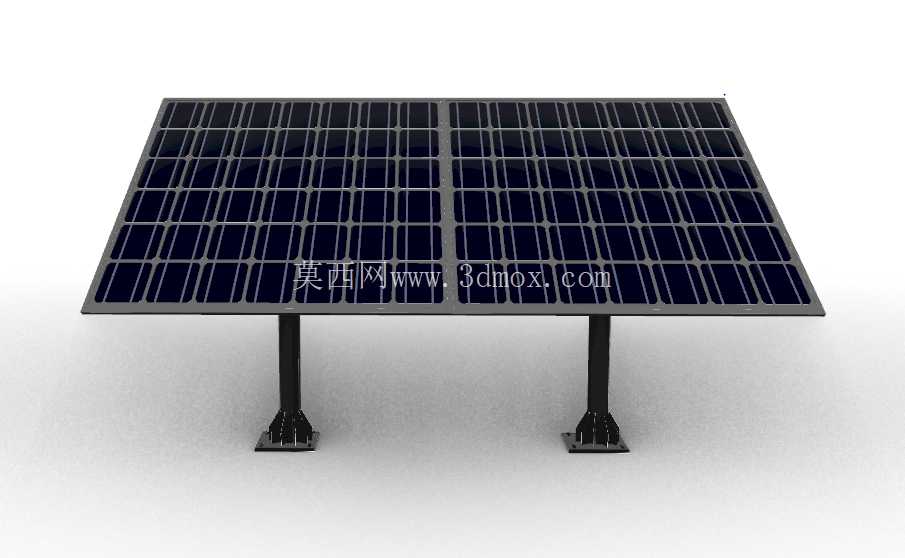

双立柱支架式太阳能电池板结构设计

　　这款双立柱支撑的太阳能电池板结构，在设计之初就同时瞄准了家用离网供电、小型船舶辅电两个核心应用场景，没有照搬大型地面光伏电站的大跨度支架方案，而是针对小功率、小安装面的使用需求做了结构优化。从实际用途来看，家用场景下它可以为庭院照明、户外监控、小型离网家电提供稳定的直流供电，不需要复杂的并网手续，安装在院落空地、屋顶闲置区域即可；船用场景下则可以为船舶航行灯、舱内低压照明、小型通讯设备补电，降低船舶停靠时的辅机油耗，也能在锚泊时提供持续的清洁电力，适配内河小型渔船、休闲游艇的用电需求。

　　功能特性上，整个结构分为光伏面板主体、支撑立柱、底部安装法兰三个核心部分，面板采用常规晶硅电池的封装尺寸逻辑，边框做了加厚的铝合金折边设计，边缘预留了标准的安装孔位，既可以适配这套双立柱支架，也能根据实际安装需求更换为壁挂、斜顶固定的安装配件。双立柱的支撑位置没有选在面板的最外侧边缘，而是向内偏移了面板总宽度的六分之一左右，这个位置是面板受力的均衡点，既能减少强风下立柱承受的弯曲力矩，也能避免面板长期受重力出现中部下弯的形变，尤其是船用场景下会持续受到船体振动、海风盐雾的影响，这个受力点的选择可以大幅降低连接螺栓的疲劳损耗。

　　设计思路上，没有追求可调角度的复杂转轴结构，而是将支架与面板的连接角度固定为当地纬度对应的最佳倾角区间，减少了活动部件带来的松动、锈蚀风险，对于家用和船用的非专业运维场景来说，固定角度结构不需要定期调整紧固，长期使用的可靠性更高。底部的安装法兰做了加厚的方形底板，四个角预留了膨胀螺栓或者焊接固定的孔位，家用场景下可以直接通过膨胀螺栓固定在水泥基座上，船用场景下则可以焊接在甲板的预设加强筋位置，不需要额外做复杂的转接结构。

　　外形尺寸与安装边界方面，面板整体的长宽比接近常规的小功率光伏组件比例，整体厚度控制在常规封装厚度范围内，双立柱的高度没有做过高的设计，预留的底部离地间隙刚好可以满足日常清洁、下方走线的需求，不会因为支架过高导致风阻过大，也不会因为间隙过小造成面板底部积水、积灰难以清理。安装时需要注意，两个立柱的底部固定点必须处于同一水平面，避免面板安装后出现扭曲应力，长期的扭曲应力会导致电池片隐裂，影响发电效率；船用安装时还需要在法兰与甲板之间增加橡胶减震垫，削弱船体发动机运转带来的持续振动，连接螺栓要做防松处理，避免航行中螺栓脱落。面板的边框预留了走线槽，发电引出线可以顺着立柱内部的空腔向下排布，避免线缆长期暴露在紫外线环境下出现老化，也能防止船用场景下线缆被海浪拍击出现破损。整个结构没有多余的装饰性部件，所有的结构设计都围绕长期户外使用的可靠性、安装便捷性展开，没有为了外观牺牲结构强度，也没有过度设计增加不必要的加工成本，不管是家用场景的水泥地面安装，还是船用场景的甲板固定，都不需要额外定制复杂的转接配件，常规的五金安装工具就能完成装配作业。
