游艇舵柱曲面结构三维设计

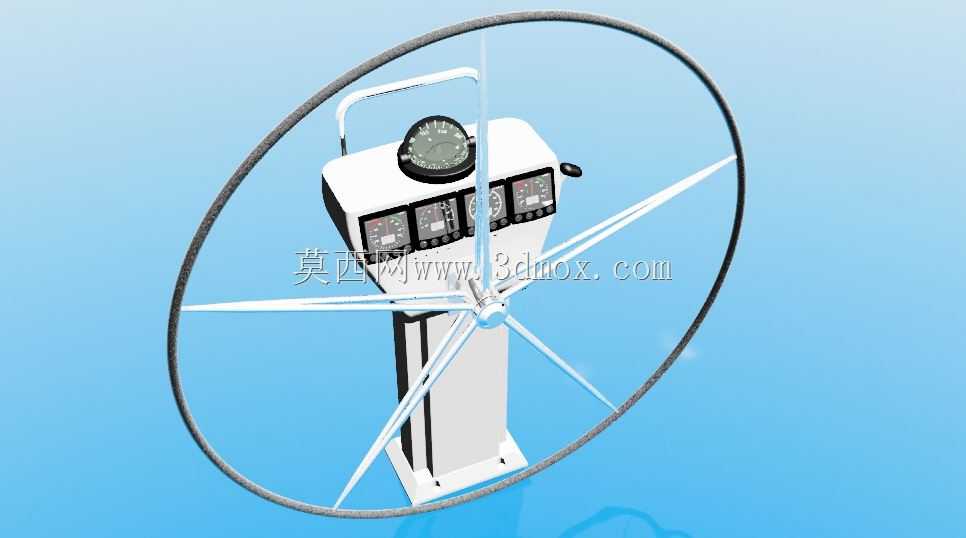

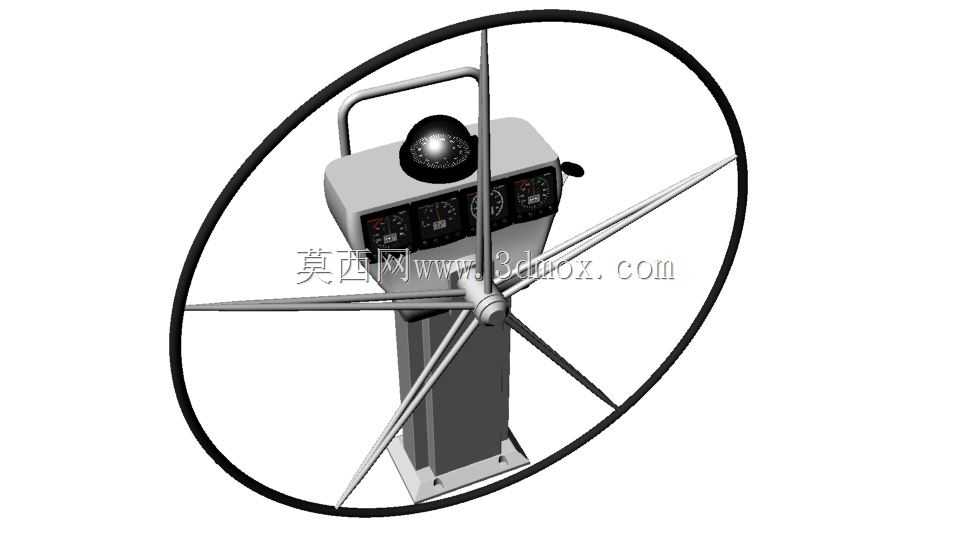

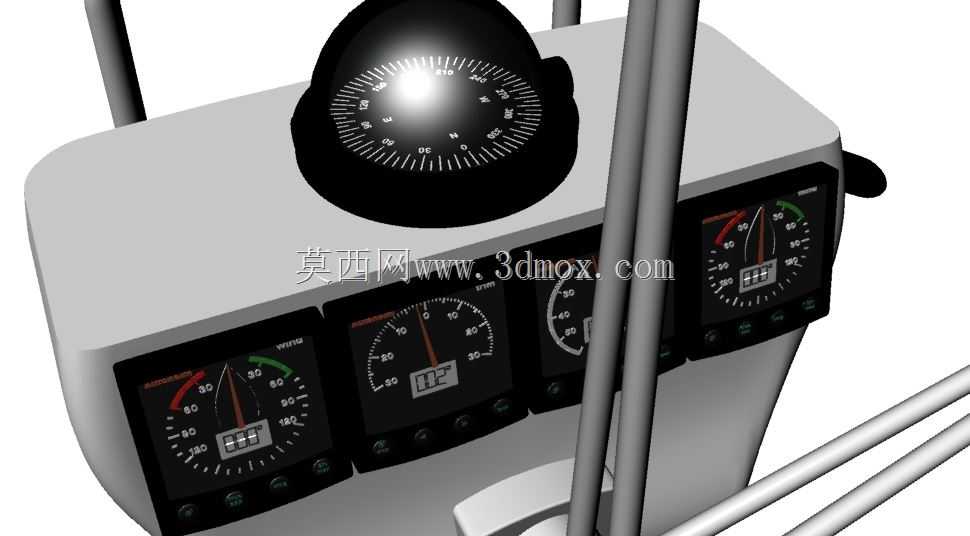

在中小型休闲游艇的舾装系统设计中，舵柱是连接舵叶与操舵机构的核心传力部件，其结构合理性直接决定航行转向的响应精度与操控手感，同时也会影响船体尾部的水动力表现。不同于大型货运船舶的重型舵系结构，休闲游艇的舵柱设计需要兼顾结构强度、轻量化与外观流畅度，尤其对于采用外挂式舵叶的小型游艇而言，舵柱的曲面过渡设计会直接改变尾部流场分布，不合理的折线或突兀结构会在航行中产生额外紊流，增加航行阻力同时带来不必要的舵振。

从实际应用场景来看，这类舵柱主要适配长度在6-12米的小型休闲游艇，安装位置位于船尾板中下部，上端连接驾驶台的操舵软轴或液压舵机输出端，下端与舵叶的舵杆承孔配合固定，航行过程中需要承受舵叶受到的水流侧向冲击力，以及操舵机构传递的扭转力矩，同时还要耐受长期的海水腐蚀与高速水流冲刷。设计过程中首先要确定安装边界：舵柱与船尾板的贴合面需要完全匹配船尾板的安装倾角，常规小型游艇的尾板倾角多在12-15度之间，因此舵柱的安装法兰面需要做对应角度的倾斜处理，保证安装后舵杆轴线与船体基线保持垂直，避免舵叶出现安装偏角导致航行偏航。

结构设计上，舵柱主体采用流线型曲面过渡，从上端的舵机连接轴段向下逐渐延展为与舵叶贴合的支撑结构，曲面的曲率变化参考了NACA翼型的截面设计，顺着水流方向的截面做前窄后宽的流线处理，能够有效降低高速航行时的水流阻力，同时减少水流在舵柱表面的脱流现象，降低舵叶工作时的空泡风险。考虑到游艇的轻量化需求，舵柱主体在保证结构强度的前提下做了等强度壁厚设计，受力较大的舵杆连接段与法兰安装位置做局部加厚，非主要受力的曲面导流段适当减小壁厚，整体在满足强度要求的前提下比传统等壁厚舵柱减重约18%，能够降低船尾的重量集中，优化船体的纵倾平衡。

安装接口的设计需要兼顾通用性与可靠性，上端的舵机连接位采用标准的平键连接结构，适配市场主流的游艇液压舵机与软轴操舵系统的输出轴尺寸，法兰安装面预留了6个均匀分布的螺栓孔，孔位间距符合小型游艇尾板安装的通用尺寸规范，不需要对船体尾板做额外打孔改造即可完成安装。下端与舵叶的连接位置设计了定位止口，安装时可以先通过止口完成舵叶的预定位，再穿入固定螺栓完成锁紧，能够有效降低现场安装的对位难度，同时避免长期使用后舵叶出现相对转动导致的舵角偏差。

设计过程中还需要考虑维护便利性，舵柱与舵杆配合的位置设计了润滑脂注油通道，日常维护时不需要拆解舵柱即可从外部注入润滑脂，减少舵杆转动的磨损，延长部件的使用寿命。曲面的外表面做了平滑过渡处理，没有突兀的凸起或凹槽，能够减少海水中杂物的附着，降低日常清洁维护的工作量，同时光滑的曲面也能减少航行中水流冲击产生的噪音，提升游艇乘坐的舒适性。

从受力角度校核，舵柱的扭转强度需要满足最大舵角下的冲击力承载要求，在30节航速满舵的极端工况下，舵柱承受的最大扭转力矩约为120N·m，对应的弯曲力矩约为85N·m，设计时通过曲面的曲率分布优化，将应力集中区域控制在法兰与主体连接的过渡位置，通过局部的圆角处理将最大应力控制在材料许用应力的30%以内，留有足够的安全余量，即使在高速航行遇到突发横流的情况下，也不会出现结构变形或断裂的风险。另外舵柱的外露表面设计时考虑了防腐需求，整体结构没有封闭的空腔，避免海水进入后无法排出导致的内部腐蚀，所有连接位置都设计了密封槽，安装时配合密封圈可以阻止海水进入配合间隙，减少缝隙腐蚀的发生概率。
