蜂箱转运拖挂车架结构设计

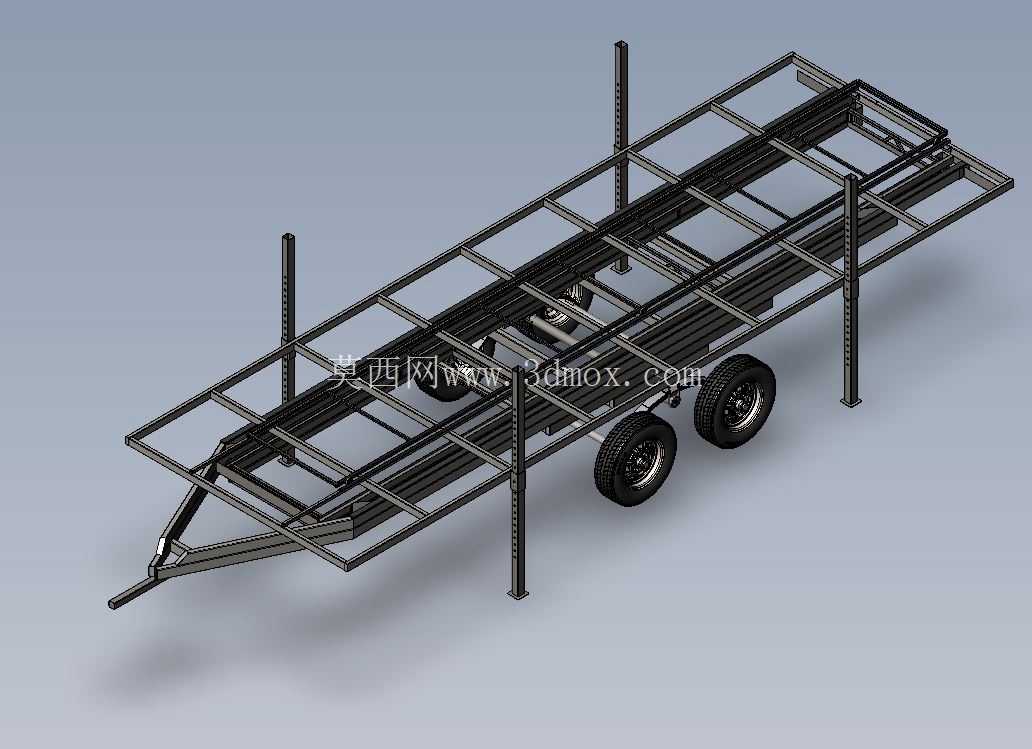

　　蜂箱转运拖挂车架是面向养蜂场地转场、户外蜂群安置作业开发的承载式行走装备，整体采用开放式型钢框架布局，核心作用是在非硬化田间场地承载多层蜂箱，配合牵引车辆完成短距离转场与固定点位布设。车架前端设置三角牵引连接结构，牵引端预留通用拖挂连接接口，可匹配农用拖拉机、轻型越野车辆的后牵引座，牵引梁采用双槽钢拼焊结构，从车头连接位置向后逐步过渡到主承载框架，牵引梁与主框架交接位置设置斜向加强撑，分散牵引起步、制动时产生的纵向冲击载荷，避免连接位置出现应力集中开裂。

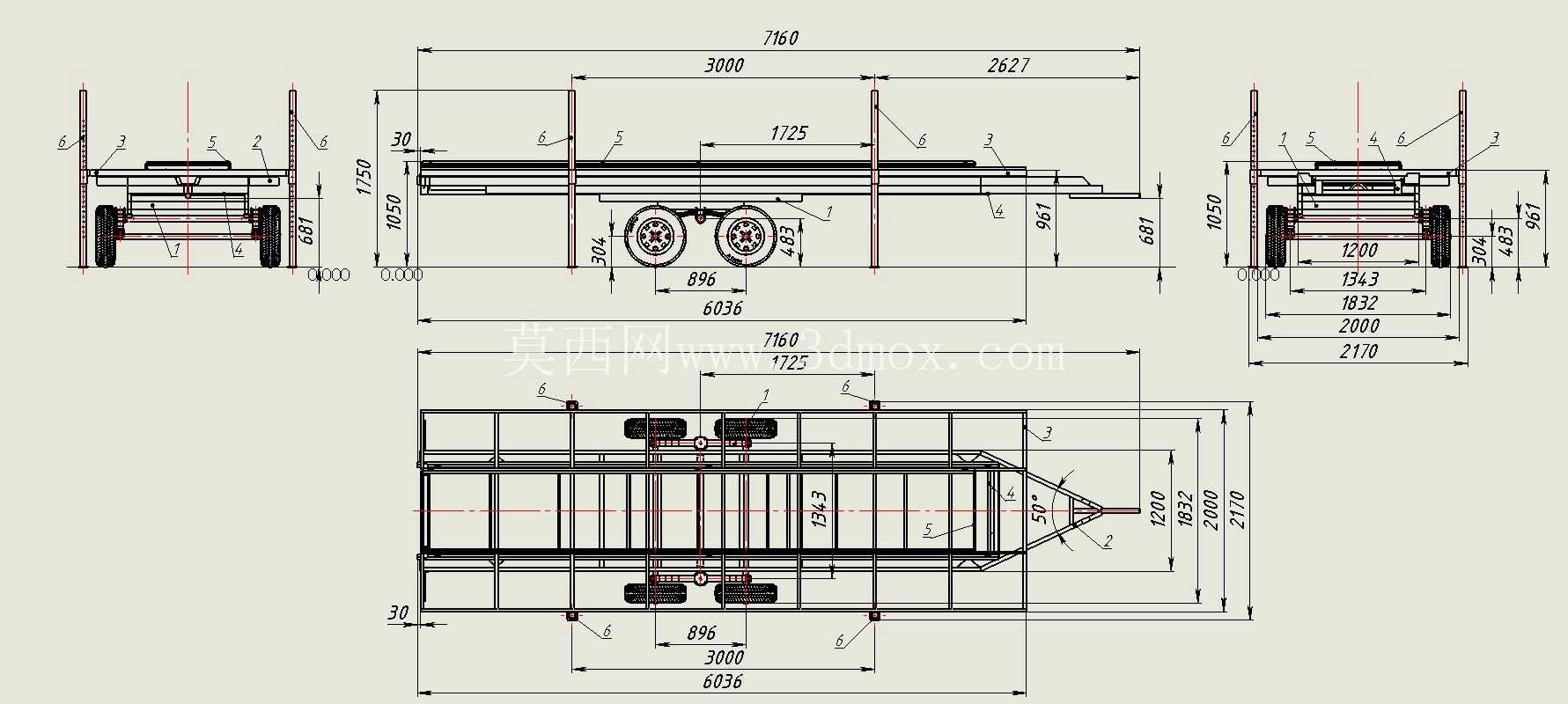

　　主承载区为长条形矩形网格框架，纵向布置多根通长主纵梁，作为蜂箱堆叠后的主要承重路径，纵梁之间按蜂箱标准外形尺寸间隔布置横向横梁，横梁间距既避开蜂箱底部支撑棱边，又能让整排蜂箱的重量均匀传递到每根纵梁上，框架上平面预留蜂箱定位挡边安装孔位，实际使用时可在横梁上加装木质或橡胶垫条，增大蜂箱与金属框架之间的摩擦力，防止车辆在坡地行驶时蜂箱出现横向滑移。框架两侧向上伸出多根立式支撑立柱，立柱沿车架长度方向对称布置，立柱上开设等距调节孔，可根据堆叠蜂箱的总高度加装横向绑带杆或者侧挡杆，当蜂箱堆叠到两层或三层时，穿过立柱孔位的挡杆可以从侧面约束蜂箱的侧向位移，不需要额外在蜂箱之间大量缠绕绑绳，大幅缩短蜂群转场时的固定作业时间。

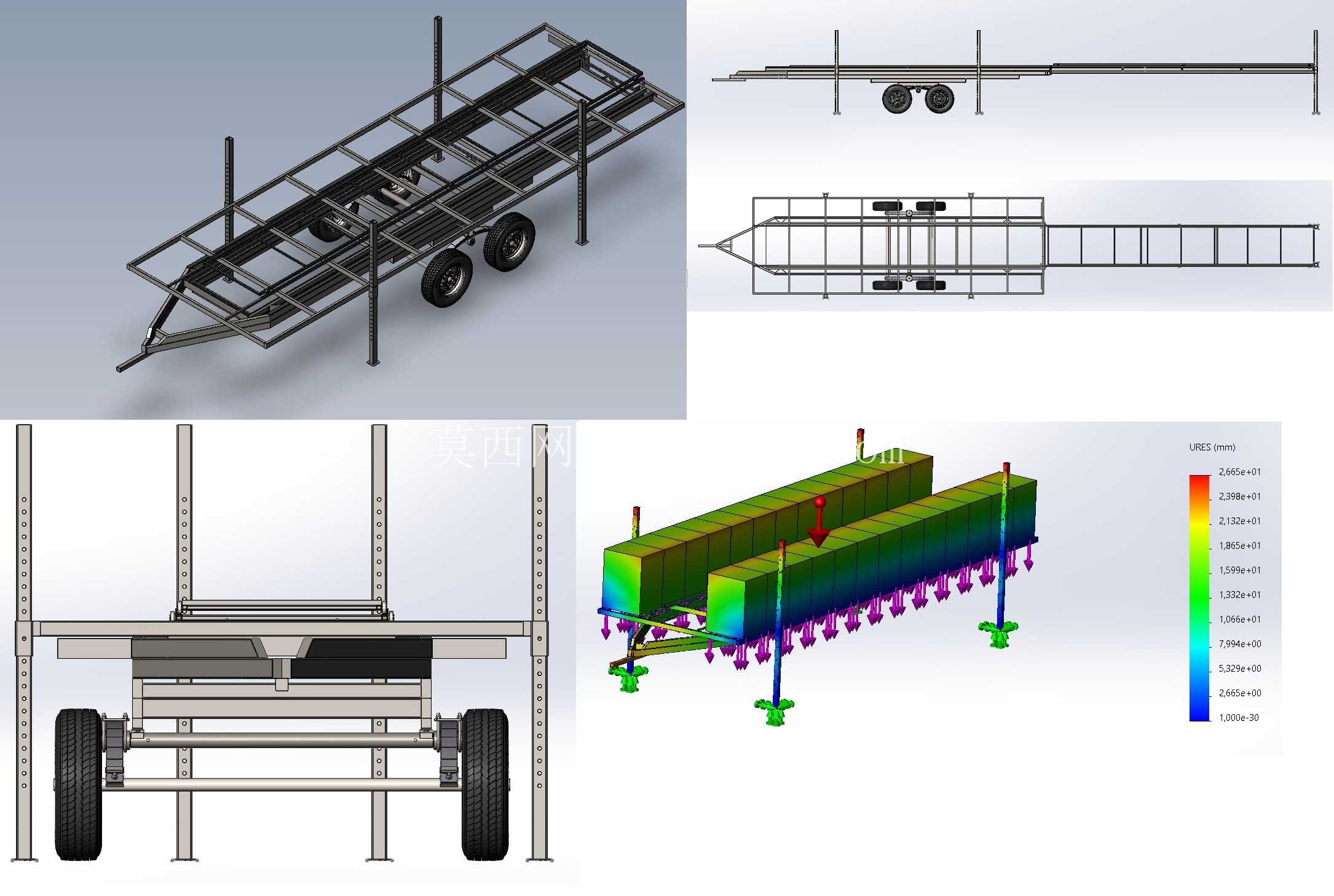

　　行走系统采用双轴四轮布局，车轴安装在主框架下方的悬挂支座上，配置平衡轮轴结构，允许车架在起伏不平的田埂、草地上行驶时，左右车轮随地面高差自适应摆动，整车可适应最大40度的横向倾斜场地，不会出现单轮悬空、车架局部受力过载的问题。轮胎选用深花纹农用越野轮胎，接地面积大、接地比压低，在松软草地、沙土地面行驶时不容易陷车，车轴与框架之间的悬挂连接位置采用加厚钢板焊接，轮距设置为大于主框架宽度，保证整车在坡地停放时的横向稳定性，避免侧翻。

　　框架尾部和侧部预留扩展框架接口，用户可根据单次转运蜂箱的数量，在主框架两侧加装向外延伸的扩展托架，扩展托架采用螺栓快拆结构，不需要时可以快速拆除，缩小整车通行宽度，满足狭窄乡村道路的通行要求；扩展托架展开后，可额外放置备用蜂箱、养蜂工具、储蜜桶等物料，所有扩展位置的载荷都通过斜撑传递到主纵梁上，不会出现悬臂端载荷过大导致框架变形的问题。

　　整车框架全部采用标准型钢切割后焊接成型，所有梁件的交接位置都设置连续焊角，焊接完成后整体做抛丸除锈和喷塑处理，户外露天放置时可以抵御露水、雨水以及养蜂场地常见的弱酸环境腐蚀。车架的整体宽度控制在常规农用拖挂的通行限值内，长度方向匹配标准蜂箱的排列模数，一次可承载数十组标准蜂箱，框架底部预留足够的离地间隙，行驶过程中田间凸起的土块、石块不会磕碰框架底部。车架上未设置封闭货箱栏板，一方面降低整车自重，让牵引车辆在泥泞场地行驶时的总载荷更小，另一方面开放式结构让蜂箱在运输过程中保持通风，避免长途转运时蜂群内部积温过高。

　　在实际养蜂转场场景中，该拖车架可以直接从蜂场的平整场地牵引到蜜源种植区，不需要额外修建硬化道路，到达放置点位后，可直接将拖车架作为蜂箱的长期放置平台，不需要把蜂箱全部卸下搬运到地面，框架下方的悬空空间还可以避免地面积水浸泡蜂箱底部，同时减少地面蚁虫、鼠类进入蜂箱的概率。框架上的立柱同时可作为遮阳网、防雨布的支撑立杆，布设蜂场时直接把篷布绑在立柱上就能快速搭建临时遮雨遮阳棚，一车多用，减少养蜂户转场时需要携带的额外辅助装备数量。建模过程中所有梁件的截面规格、连接孔位、车轴安装位置都按实际装配关系搭建，可直接用于后续的工程出图、物料清单统计以及焊接工装的设计参考。
