Mini Cooper F S6配套阀块结构零件设计

在乘用车液压控制系统的阀块集成设计中，这类借鉴Mini Cooper F S6配套结构的小型零件，主要承担油路通断控制、密封限位以及传动连接的作用，常见于发动机舱内的液压阀组、制动系统辅助油路以及底盘悬架的液压调节单元中，是紧凑化乘用车液压系统里实现小流量油路控制的核心基础零件。从实际装车场景来看，这类零件需要在-40℃到120℃的工作温度区间内保持尺寸稳定性，同时耐受液压油的长期腐蚀，还要承受油路切换时产生的瞬时压力冲击，因此在结构设计阶段就需要对各段尺寸公差、形位公差做严格约束。

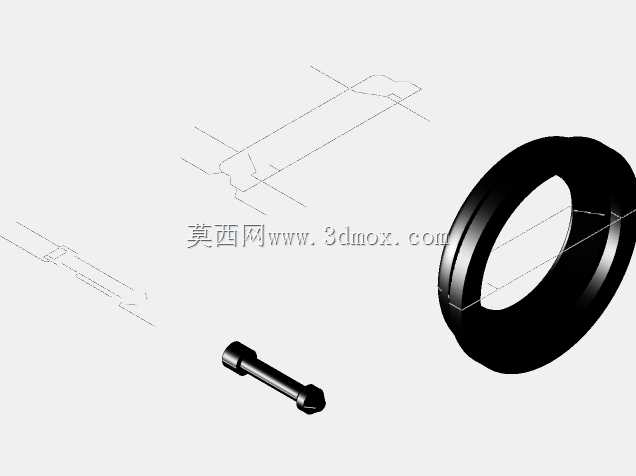

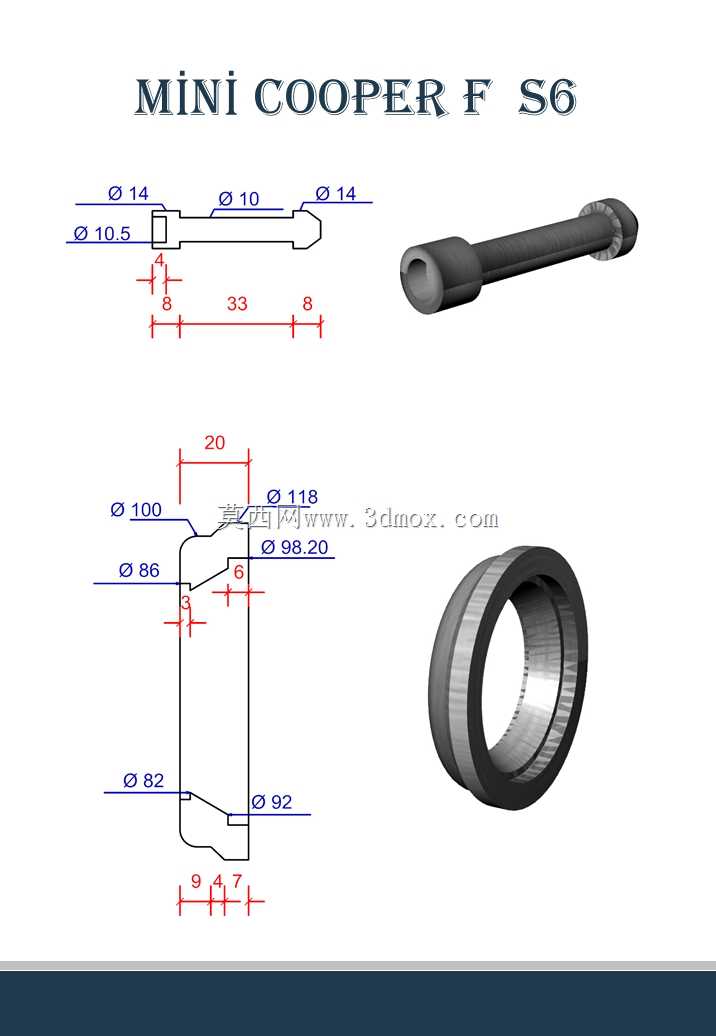

从零件的结构拆分来看，整套设计包含两类核心零件，一类是细长轴类的阀芯推杆，另一类是环形的密封限位衬套。先看细长轴类零件，其总长尺寸为49mm，其中左端直径10.5mm的段长度为8mm，中间直径10mm的主体段长度为33mm，右端直径14mm的限位端头长度为8mm，各段之间的过渡位置设计了1mm的倒角，避免装配时刮伤密封件内壁。这类推杆的核心作用是传递电磁执行器的推力，推动阀芯完成油路的切换动作，因此中间段的圆柱度公差需要控制在0.005mm以内，表面粗糙度达到Ra0.8，才能保证在阀孔内滑动时无卡滞，同时减少液压油的内泄漏量。设计时特意将右端端头直径做的比主体段大4mm，一方面是作为推杆的行程限位，避免推杆过度伸入阀孔造成阀芯撞击，另一方面也可以作为弹簧的安装座，为复位弹簧提供稳定的支撑面，保证断电状态下阀芯能可靠复位。

再看环形的密封衬套零件，其总宽度为20mm，左端外径100mm、内径86mm，右端外径118mm、内径98.20mm，内壁靠近右端位置设计了宽度7mm、内径92mm的密封槽，左端位置设计了宽度4mm、内径82mm的定位卡槽，外壁靠近左端位置还有宽度3mm的密封槽结构。这类衬套是安装在阀块的安装孔内，作为阀芯滑动的辅助支撑以及油路密封的载体，内壁的高精度加工面可以为阀芯提供更长的支撑跨度，减少阀芯在高压油作用下的挠曲变形，避免出现阀芯卡滞或者内泄漏超标的问题。设计时将衬套做成分段变径的结构，一方面是适配阀块内不同直径的安装孔台阶，实现轴向的定位固定，另一方面不同位置的密封槽可以分别安装O型圈和格莱圈，实现静密封和动密封的分离，静密封位置保证衬套和阀块之间无外泄漏，动密封位置配合阀芯表面实现滑动状态下的密封，将内泄漏量控制在允许范围内。

在建模思路上，这类零件首先需要根据阀块的整体安装空间确定边界尺寸，先绘制各段的回转截面草图，通过回转命令生成基础实体，之后对各过渡位置做倒角和圆角处理，避免应力集中，再通过切除命令生成各位置的密封槽和卡槽，最后对需要配合的面做公差标注和表面粗糙度要求的定义。需要注意的是，细长轴类零件在建模时需要考虑加工工艺性，尽量减少磨削加工的行程长度，将高精度的配合面集中在中间主体段，两端的非配合面可以适当降低精度要求，减少加工成本；环形衬套的内壁密封槽位置需要做圆角处理，避免安装密封件时割伤橡胶圈，同时槽的宽度和深度需要严格匹配所选密封件的尺寸规格，保证压缩量在15%-25%的合理区间，既保证密封效果，又避免摩擦力过大造成阀芯动作卡滞。

从实际装配的角度来看，细长推杆安装时需要先在表面涂抹清洁的液压油，顺着衬套的内孔缓慢推入，避免歪斜造成密封件的损伤，推杆右端的复位弹簧需要保证预压缩量符合设计要求，预紧力过大会造成电磁执行器推力不足无法推动阀芯，预紧力过小则会造成复位延迟、油路关闭不及时的问题。环形衬套压入阀块安装孔时，需要使用专用的压装工装，保证衬套端面和阀块安装面垂直，压装力控制在合理范围内，避免衬套出现变形导致内孔尺寸超差，压装完成后需要检测内孔的圆柱度，确认变形量在允许范围内才能进行后续的装配工序。这类零件虽然尺寸不大，但是直接影响整个液压阀块的工作可靠性，一旦出现尺寸超差或者密封失效，会造成液压系统压力不足、动作延迟甚至漏油的问题，因此在设计和加工阶段都需要对关键尺寸做全检，保证每一个零件的尺寸都符合设计要求。
