卡丁车阿克曼转向机构三维设计

卡丁车作为场地竞速类休闲娱乐装备，其转向系统的设计直接决定了过弯操控表现与行驶安全性，阿克曼转向几何的应用，能够解决车辆转弯时内外侧车轮转向半径不一致带来的轮胎侧滑问题，是小型轮式竞速车辆底盘设计中的核心环节。这套转向组件的设计，完全围绕卡丁车的实际行驶工况展开，没有冗余的结构设计，所有杆件的连接点位都经过运动学校核，确保转向过程中内外轮的转角差符合阿克曼几何的理论计算值，避免转弯时轮胎出现拖滑、异常磨损的情况，同时保证转向操作的线性手感，让驾驶者能够精准控制前轮转角。

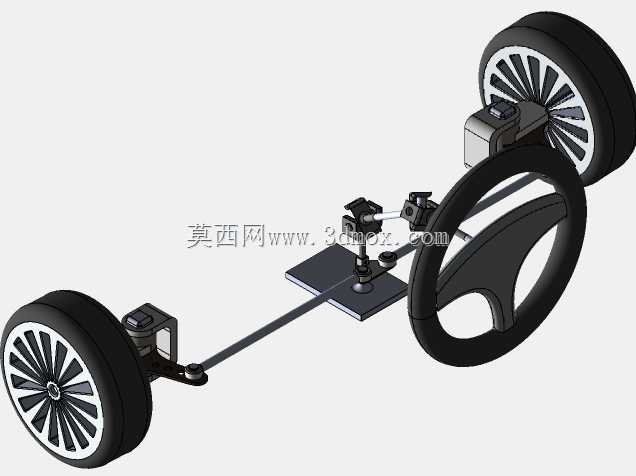

从实际应用场景来看，这类转向机构多用于场地娱乐卡丁车、小型自制竞速车、大学生方程式赛车的原型验证阶段，结构上完全适配卡丁车无助力转向的设计需求，整套机构通过方向盘输入转向力矩，经由转向柱传递到中间的转向摇臂，再通过左右两侧的横拉杆带动两侧转向节绕主销转动，实现车轮的偏转。设计过程中首先确定了整车的轮距、轴距参数，以此为基础计算出理论阿克曼转角的对应关系，再反推转向梯形的几何参数，确保在常用转向角范围内，内外轮的实际转角与理论值的偏差控制在工程允许范围内，避免转向过程中出现轮胎 scrub 现象，降低行驶阻力与轮胎损耗。

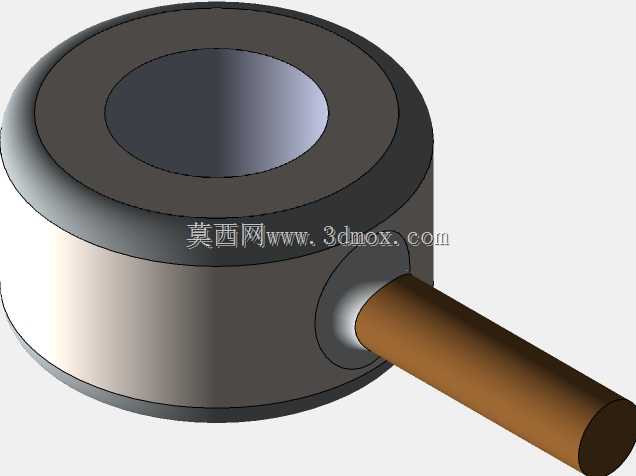

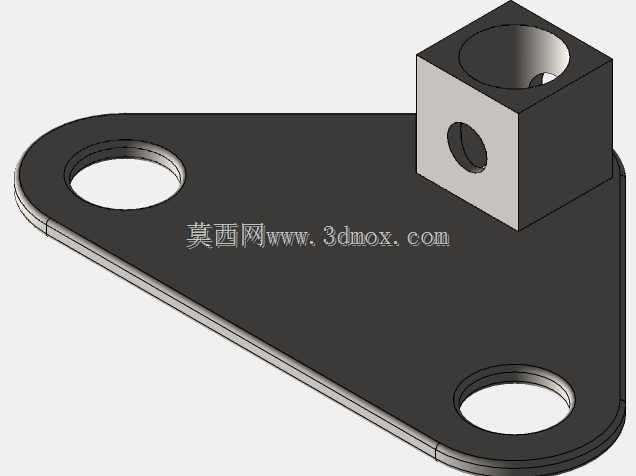

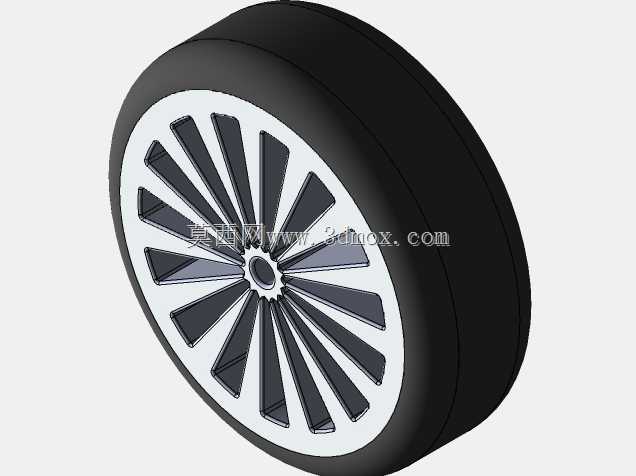

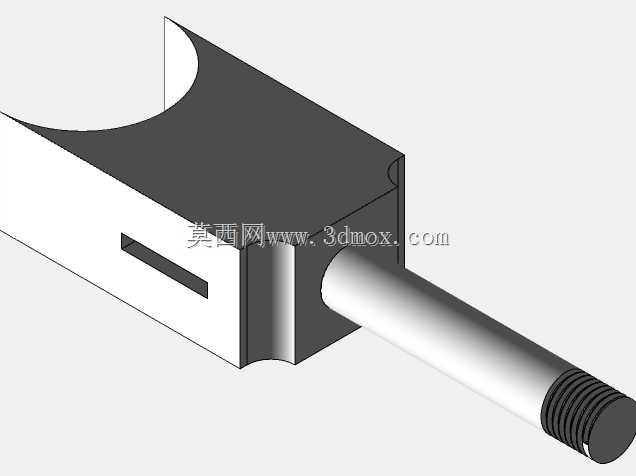

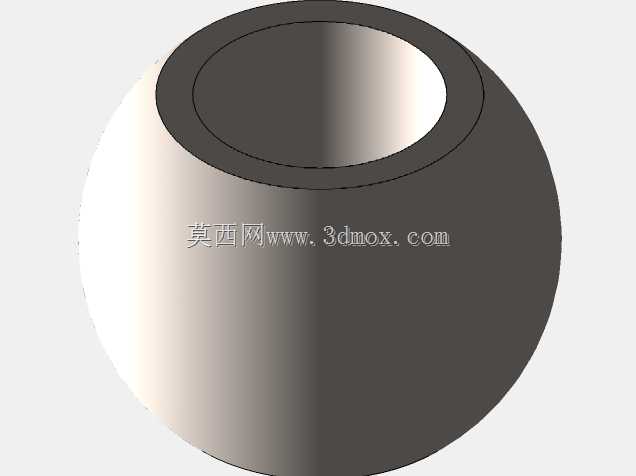

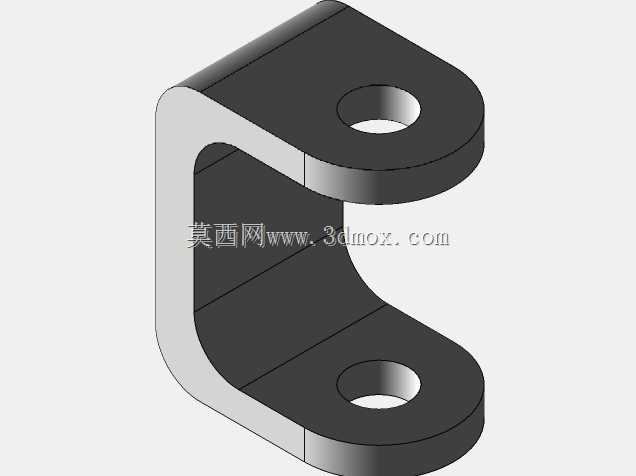

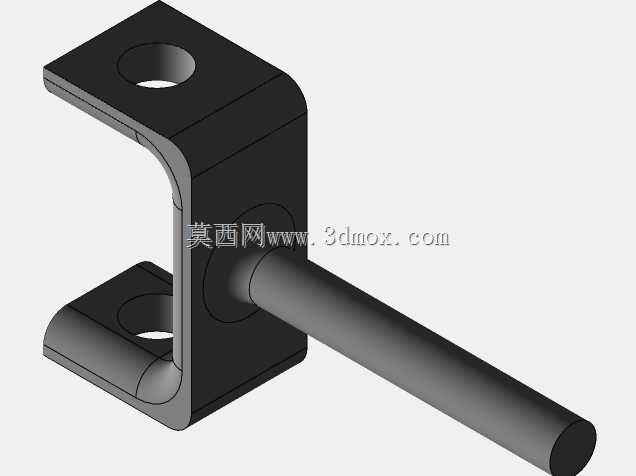

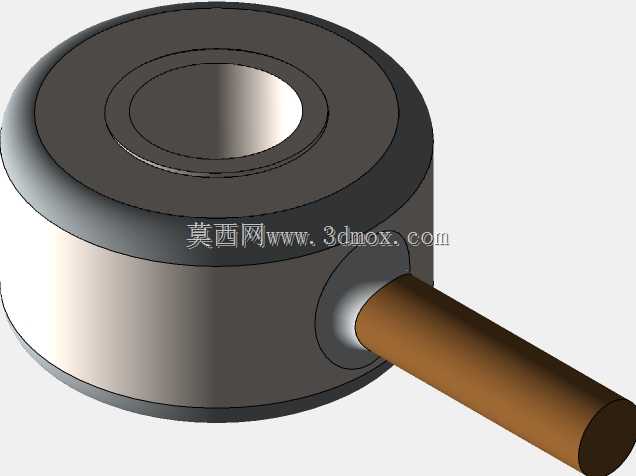

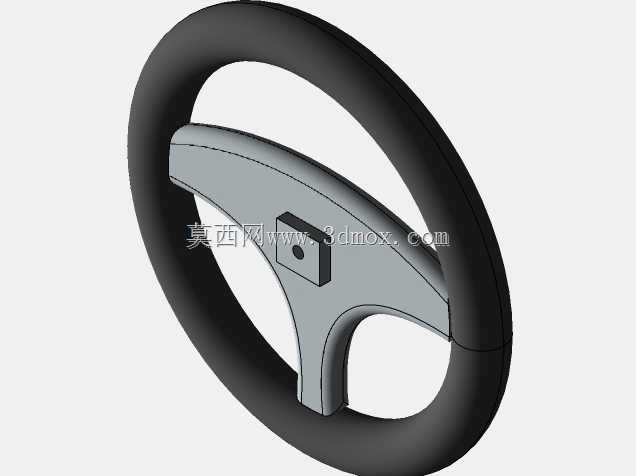

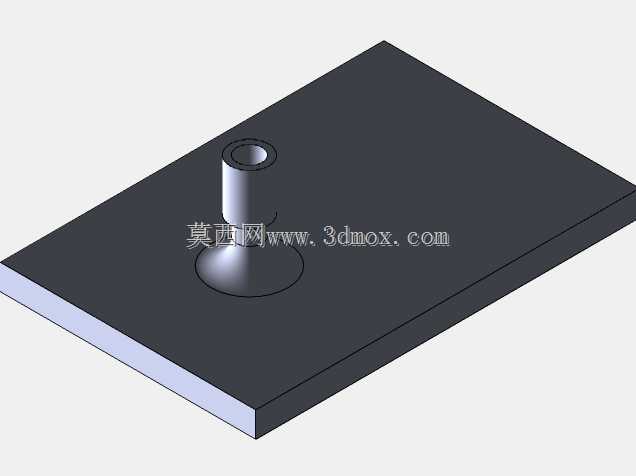

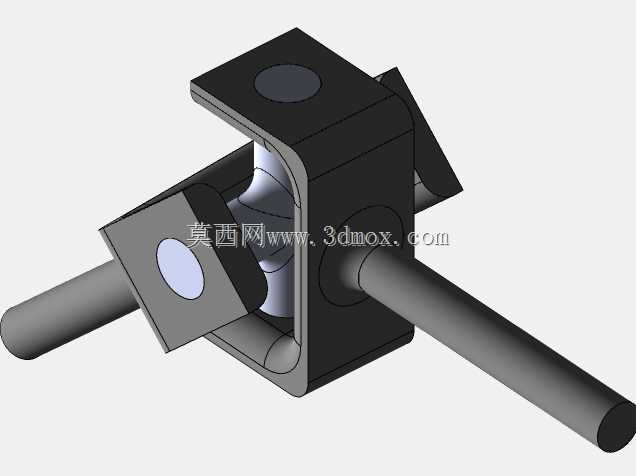

结构细节上，转向节与羊角的连接采用了标准的销轴配合设计，预留了标准轴承的安装位，能够适配市面上常见的卡丁车轮毂尺寸，横拉杆两端采用球头连接结构，可通过调整拉杆长度来实现前轮前束的校准，安装边界上，整套转向机构的底座安装孔位完全匹配常规卡丁车车架的前舱安装平面，不需要对原有车架进行额外的打孔改装即可直接适配，转向柱的安装角度符合卡丁车驾驶时的人机工程角度，方向盘的安装位预留了标准花键接口，可适配通用的改装方向盘。

在运动干涉校核层面，建模过程中对转向全行程的部件运动轨迹做了完整的碰撞检查，确保方向盘打到最大转角时，横拉杆、转向摇臂与车架、车轮轮毂之间不会出现运动干涉，最大转向角的设置符合卡丁车的最小转弯半径要求，能够满足狭小场地内的灵活转向需求。所有受力部件的截面尺寸都经过强度校核，在承受转向冲击力、路面颠簸带来的反向冲击时，不会出现杆件变形、连接松旷的问题，球头连接处预留了防尘罩的安装槽位，能够适应户外场地多尘的使用环境，延长部件的维护周期。

这套转向结构没有采用复杂的助力结构，完全依靠机械传动实现转向动作，结构简单可靠，维护成本极低，非常适合卡丁车这类轻量化、高使用率的场地车辆使用，转向传动比的设置经过多轮调整，既不会因为传动比过小导致转向过于灵敏难以操控，也不会因为传动比过大导致转向反应滞后，匹配卡丁车的低速行驶特性，能够给驾驶者带来直接的转向反馈。安装时只需要将底座固定在车架前舱的对应安装平面，连接两侧转向节与轮毂羊角，调整好横拉杆长度确保前束值符合设计要求，再固定方向盘即可完成装配，不需要额外的辅助安装支架，整体结构紧凑，不会占用前舱过多的布置空间，给刹车管路、油门拉线等其他部件预留了充足的布置位置。
