汽车车桥动力传输支撑支架结构

项目分类:汽车 发布时间:2025-10-12 ID:1086811
  • 汽车车桥动力传输支撑支架结构
  • 汽车车桥动力传输支撑支架结构

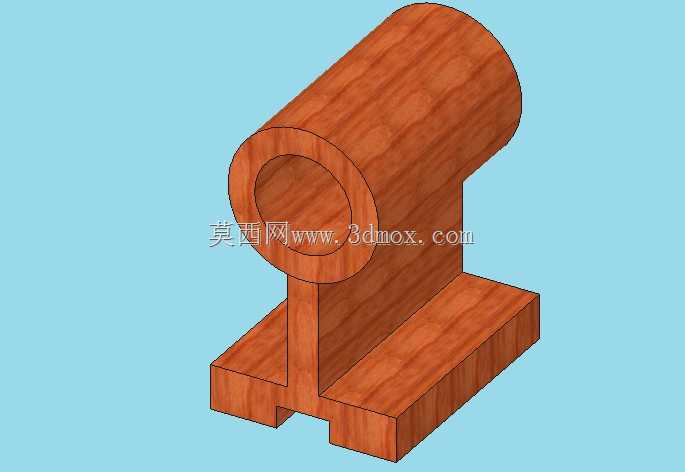

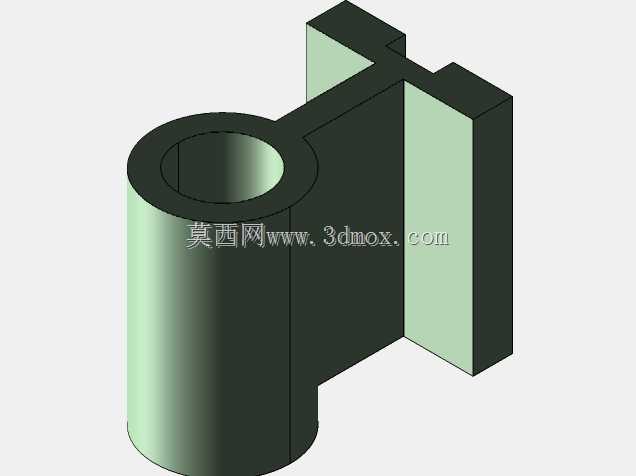

  在四驱车型的底盘传动布局中,这类支撑支架是衔接前桥动力传递路径的核心承载构件,日常工况下需要持续承受发动机输出端传递来的扭矩载荷,同时还要缓冲车辆行驶过程中路面颠簸带来的交变冲击,因此结构设计上优先选用可锻铸铁作为毛坯材质,兼顾强度与抗振性能,避免长期载荷下出现疲劳开裂问题。从结构构型来看,上部的空心筒状结构是核心的轴系穿装位,内孔加工精度需要满足H7级公差要求,保证穿过的传动轴或者支撑轴可以顺畅转动,不会出现卡滞或者旷量过大的问题;筒身下方的立板做了等厚度加强设计,厚度根据整车额定载荷下的扭矩输出值做匹配计算,既要避免材料冗余增加整车簧下质量,也要保证极限扭矩输出时立板不会出现剪切变形。

  下部的安装底座采用双侧凸缘的开槽式设计,底座上的安装孔位与车桥壳体上的预装凸台完全对位,安装时支架可以顺着安装孔滑入预装位,通过侧面的开槽拧入紧定螺栓完成横向定位,不需要额外做复杂的对位调整,能有效提升总装车间的装配效率,后期维保拆卸时也不需要拆解周边的传动部件,单独松掉侧方紧定螺栓即可完成支架更换。设计过程中需要重点校核几个安装边界:上部筒体内孔的中心高必须和左右车轮半轴的中心高保持同轴度公差在0.05mm以内,否则会造成传动轴运转时出现附加弯矩,加速半轴轴承的磨损;底座安装面的平面度要求控制在0.03mm以内,保证安装后支架和车桥壳体完全贴合,不会出现局部应力集中的问题;立板和筒体、底座的衔接位置都做了圆角过渡处理,避免热处理和载荷冲击时出现应力集中导致的开裂问题。

  实际装车场景中,这类支架布置在左右车轮之间的前桥位置,两驱车型上该位置的支架仅起到支撑传动轴的作用,而四驱车型上需要承担将变速箱传递来的动力分流到前轮的载荷,因此四驱版本的支架立板厚度会比两驱版本厚2-3mm,底座的紧定螺栓也会从单螺栓升级为双螺栓锁紧结构,应对更大的扭矩输出。从加工工艺角度,毛坯铸造时需要保证筒体部分的壁厚均匀,避免出现砂眼、缩孔等铸造缺陷,机加工时先以底座安装面为基准加工筒体的内孔,再反过来以内孔为基准加工底座的安装面和侧方的紧定螺纹孔,全程通过工装夹具保证各形位公差符合设计要求,成品完成后需要做磁粉探伤检查,确认衔接位置没有微观裂纹才能进入装配环节。

  日常使用中,这类支架的失效形式大多是长期交变载荷下立板和筒体衔接位置出现疲劳裂纹,或者侧方紧定螺栓松动导致支架移位,造成传动轴运转异响,因此设计时在衔接位置额外增加了1.5mm的加强筋结构,在不明显增加重量的前提下提升结构的抗疲劳强度,同时紧定螺栓的安装位设计了防松垫片的卡槽,避免车辆长期振动下螺栓出现松脱问题。
