探测器气推式隔热罩分离装置结构

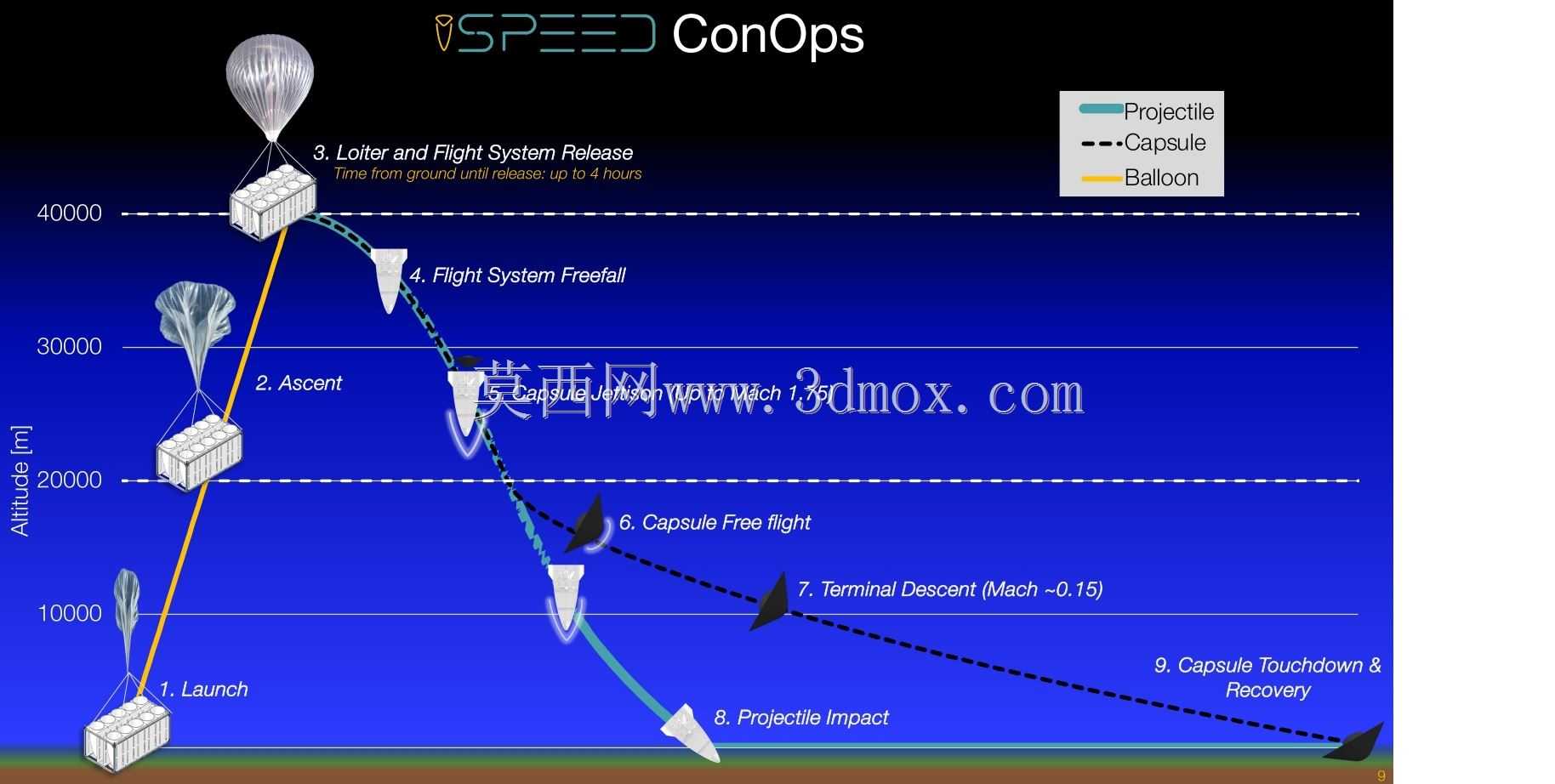

该结构主要应用于高空探测类设备的舱段分离环节，适配搭载隔热罩的升空探测载体，在载体抵达预设释放高度后，完成探测器与隔热罩的可靠分离推离动作，避免隔热罩遮挡探测器后续工作路径，保障探测任务顺利开展。整套装置的核心动力来源为气压差作用力，无需额外配置大体积火工推动元件，整体结构紧凑，适配小直径探测载体的舱内安装空间。

从功能实现逻辑来看，装置在载体上升阶段全程保持锁止状态，所有通风口通过线性塞完成封闭，线性塞顶部采用小齿结构与周边基体啮合定位，底部通过钩环系统完成锁止固定，避免上升过程中气流扰动导致线性塞意外移位，保障舱体整体气动外形完整，降低上升阶段的空气阻力。当载体抵达预设高度后，预加载的机械弹簧释放系统触发锁止机构动作，类似房屋常用电动锁的解锁逻辑，钩环系统解除对线性塞的限位，外部气流通过预设的不同横截面积通风口进入隔热罩与探测器之间的腔室，形成稳定的推力场，将隔热罩沿横向平稳推离。通风口采用非对称截面设计，对应探测器横向位移需求的一侧通风口截面积更大，可提供更大的横向空气推力，避免隔热罩推离过程中与探测器发生剐蹭碰撞，保障分离动作的安全性。

设计过程中针对线性塞的解锁逻辑做了专项优化，采用恒速齿轮作为钩环系统的驱动核心，三到四个齿轮联动完成所有锁钩的同步解锁：每个齿轮对应一个环形钩槽，一部分钩环连接在恒速齿轮的环槽上，另一部分钩环固定在待解锁的线性塞端面上，齿轮转动时同步带动所有钩环脱开，避免出现单个线性塞解锁不同步导致的卡滞问题。解锁完成后外部气流会将线性塞完全冲开，不会残留结构遮挡通风口，保障气流通路的有效过流面积。整套装置的所有结构件均可采用3D打印工艺加工制作，锁止用的钩环、齿轮零件可直接选用通用门窗五金类标准件改制，无需定制特殊规格零件，大幅降低加工与装配成本。解锁触发的供电可直接取自载体自带的电池组，控制回路建议采用RC电路搭配预充电超级电解电容器，通过航空级电子设备与光耦合器缓冲器完成触发信号的传输，避免升空过程中的电磁干扰导致误触发。

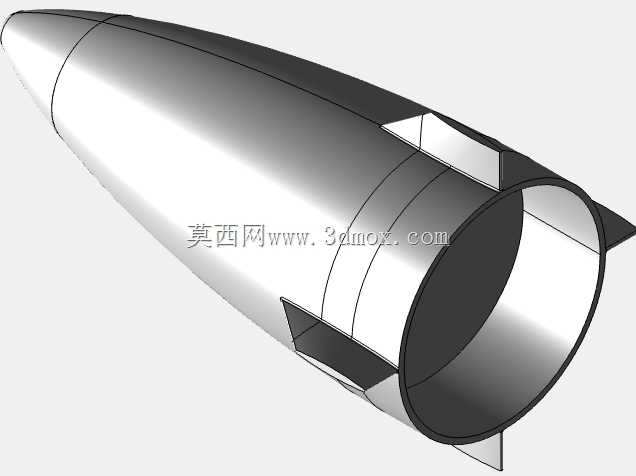

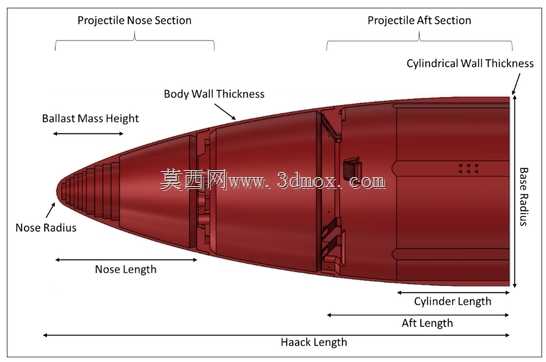

从安装边界来看，整套装置布置在探测器安装鞍座下方，围绕隔热罩主体呈圆形排布，主体外形为流线型锥段结构，外轮廓与载体整体气动外形完全贴合，不会额外增加风阻。通风口的开设位置避开了探测器的安装定位点与内部走线通道，不会干涉探测器的原有布局。锁止机构的所有运动部件均设置在舱体内部，无外露凸起结构，避免上升过程中气流冲刷导致零件损坏。横向推离的行程经过精准核算，可保障隔热罩完全脱离探测器的工作范围，不会出现分离后再次碰撞的风险。整套结构无需额外设置独立的动力源，完全利用外部高速气流形成的气压差作为推离动力，相比传统的弹簧推离、火工品推离方案，结构重量更轻，触发过程无冲击碎片，安全性更高，适配各类小型高空探测载体的分离需求。
