Nema17规格42mm步进电机结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的传动场景里，42规格的步进电机一直是选型清单里的高频选项，这次呈现的Nema17标准步进电机结构，完全贴合行业通用的安装接口规范，能直接适配绝大多数现成的安装支架、同步轮、联轴器配件，不需要额外做转接结构的二次设计。从实际使用的角度看，这类电机的核心作用是把控制系统发出的脉冲信号转化为固定步距角的角位移，不需要额外的位置反馈元件就能实现开环状态下的精准位置控制，搭配对应的细分驱动器后，能实现更小的单步位移，满足低速运动场景下的平稳性要求，不会出现明显的低频抖动问题，在小型传送带模组、点胶机位移轴、自动锁螺丝机进给单元、桌面机械臂关节这类负载不大、定位精度要求适中的场景里，这类电机的性价比远高于伺服类执行元件，后期维护的替换成本也更低。做这个结构设计的时候，首先锚定的是Nema17标准的安装边界，机座截面严格控制在42mm×42mm的方形尺寸内，输出轴直径统一为5mm，轴伸长度、安装孔位的孔距、端面止口的尺寸都完全对齐行业通用规范，不管是替换现有设备上的同规格旧电机，还是给新设备做结构预留，都不会出现安装干涉的问题。机身长度设定为40mm，对应的输出扭矩能覆盖绝大多数小型运动轴的负载需求，不会因为机身过长挤占设备内部的布线空间，也不会因为扭矩储备不足出现高速丢步的问题。

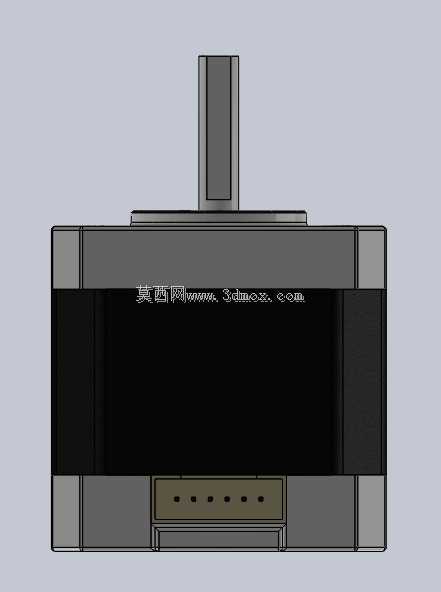

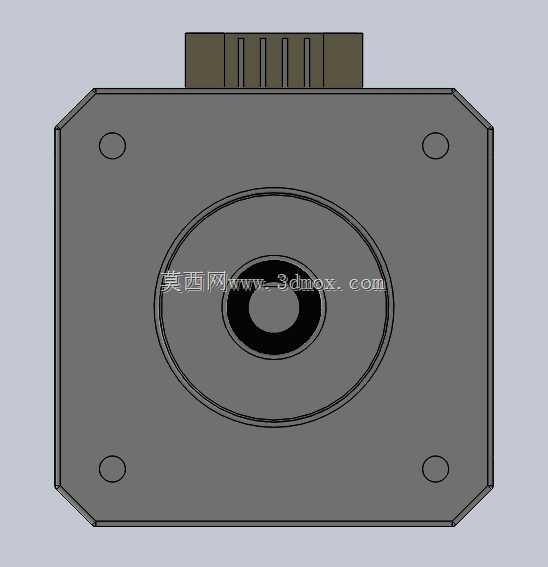

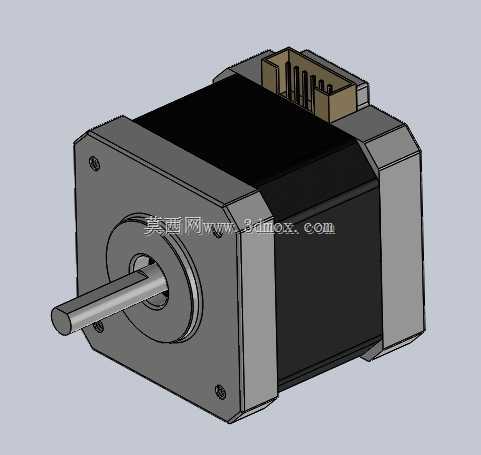

　　结构拆分上，把定子绕组、转子磁钢、前后端盖、输出轴轴承、尾部接线座都做了独立的结构还原，前端盖的轴承安装位做了对应的限位台阶，保证输出轴的径向跳动控制在合理范围内，不会出现带载运行时轴端晃量过大的问题；尾部的接线座采用标准的接插件接口，和市面上通用的步进电机驱动器接线端子完全匹配，不需要额外改线就能直接接线调试。设计过程中特意考虑了安装时的公差配合，安装孔的孔径留足了螺丝穿入的间隙，端盖和机身的配合位做了定位止口，装配的时候不需要反复调整就能保证前后端盖的同轴度，减少组装时的调试工作量。从实际选型的角度看，这个尺寸的步进电机在做结构布局的时候，只需要预留出机身的方形安装空间，加上输出轴端连接联轴器或者同步轮的轴向长度，就能完成运动单元的空间排布，不需要额外预留散热风道——因为这类小尺寸步进电机在额定负载下的温升完全在材料耐受范围内，靠机身金属外壳的自然散热就能满足长时间运行的要求。另外，输出轴的扁位结构也做了还原，在锁紧同步轮或者联轴器的时候，能避免传动件和轴之间出现相对滑动，保证位置传递的准确性，不会因为长期正反转出现传动间隙变大的问题。

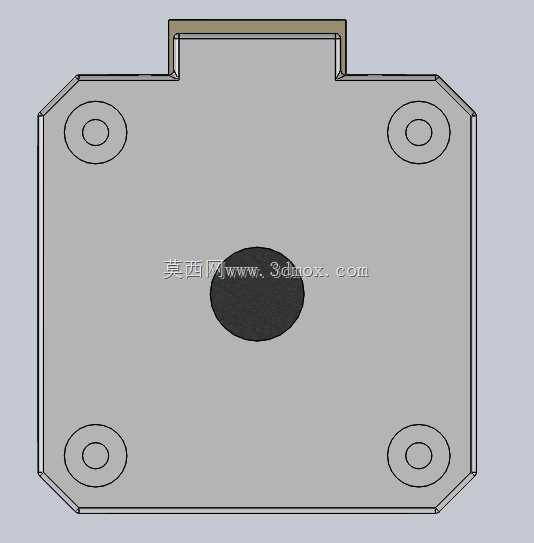

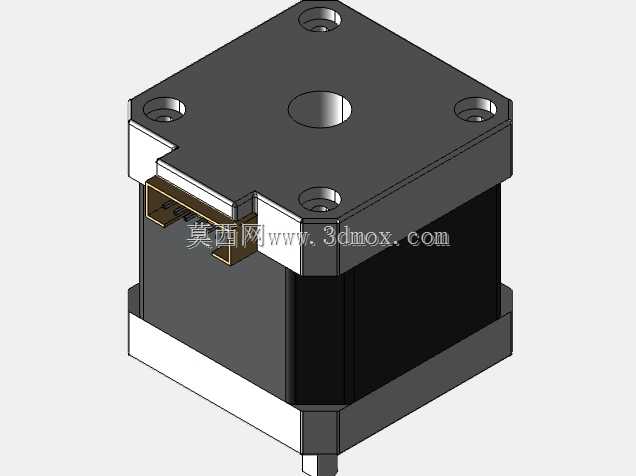

　　很多新手工程师在做小型设备结构设计的时候，容易忽略电机尾部接线座的空间预留，这个模型里把尾部接插件的凸起尺寸也做了准确还原，在做整机结构排布的时候，可以直接参考这个尺寸预留接线和插拔的空间，不会出现设备组装完之后电机插头被结构件挡住、没法插拔接线的问题。同时，机身表面的安装固定孔是贯穿式的设计，从前端或者后端穿入固定螺丝都能完成安装，适配不同方向的安装空间需求，不管是把电机固定在铝型材框架的内侧还是外侧，都能找到合适的锁付方式。在做传动匹配的时候，5mm直径的输出轴可以直接搭配市面上绝大多数的5mm孔径同步轮、联轴器，不需要额外做轴套转接，能减少传动链上的零件数量，降低整个运动单元的装配复杂度，也能减少因为转接带来的传动同心度误差。

　　这类步进电机的应用场景其实远不止常见的3D打印和小型雕刻机，在小型自动售货机的货道驱动、智能摄像头的云台转动、小型阀门的开度控制、实验室自动进样装置的位移驱动里，都能看到同规格电机的身影，核心原因就是它的安装尺寸已经形成了行业通用标准，不同厂家生产的同规格产品都能直接替换，不需要重新修改设备的结构设计，不管是前期样机开发还是后期批量生产的物料备选，都有非常大的选择空间。做这个三维结构的还原时，没有刻意简化内部的核心配合结构，每个零件的装配关系都和实际量产的电机保持一致，不管是用来做整机的装配干涉检查，还是用来做设备的运动仿真，都能直接调用，不需要再额外修正尺寸。
