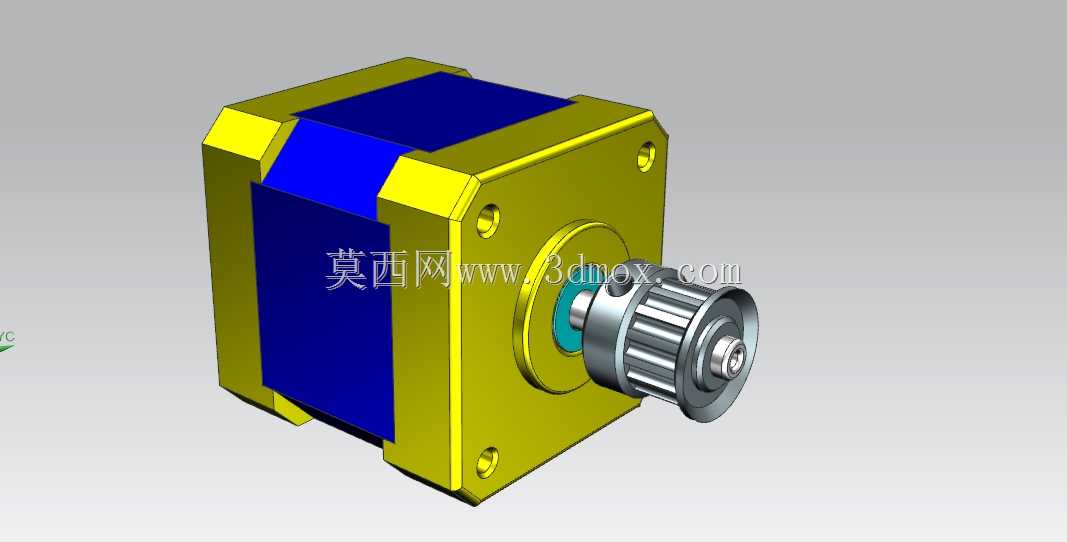

带同步轮输出端方形步进电机结构设计

　　这款步进电机的输出端预装了同步带轮，直接适配齿形同步带传动场景，省去了用户自行拆装轴端配件、找正带轮同轴度的工序，在小型自动化输送线、桌面级数控滑台、3D打印运动轴、点胶机位移机构这类对安装空间要求紧凑的设备里，这种集成式输出结构能有效压缩动力端的轴向安装尺寸，避免额外加装带轮带来的轴长超差问题。从结构设计来看，机座采用方形切角造型，四个角位预留了贯通安装孔，安装时可以从电机尾部穿入螺栓直接固定在设备安装板上，也可以配合L型支架从侧面锁附，两种安装方式都能保证电机端面与安装基准面的贴合度，安装孔的位置公差控制在0.02mm以内，能避免安装后电机轴与负载轴出现平行度偏差，导致同步带传动时出现偏磨、跳齿的问题。

　　机座主体的散热筋与外壳做了一体化设计，外壳表面的平整区域可以直接粘贴温度传感器，方便设备运行时实时监测电机温升，在持续低速大扭矩输出的工况下，这种方形外壳的散热面积比同规格圆形机座高出15%左右，能有效降低电机持续运行时的绕组温升，延长绝缘层的使用寿命。输出端的同步轮采用紧定螺钉与电机轴固定，轴端做了D型切边，紧定螺钉直接顶在切边平面上，相比光轴顶丝固定的方式，能传递更大的扭矩，避免频繁正反转时出现带轮与电机轴相对打滑的问题，同步轮的齿形采用标准圆弧齿设计，适配市面上常规的GT2、S2M系列同步带，带轮端面做了挡边设计，能防止同步带运行时出现轴向窜动脱带的问题，不需要额外加装带轮挡片。

　　设计过程中对电机的出线方向做了预留，机座尾部的出线槽可以适配侧出、后出两种走线方式，在安装空间局促的设备内部，可以根据走线空间调整出线方向，避免线缆与周边运动部件出现干涉。电机轴的径向跳动控制在0.01mm以内，端面跳动不超过0.008mm，保证同步带传动时的线速度稳定，在需要精准位移控制的场景下，这种精度等级能有效降低传动环节的误差累积，配合驱动器的细分设置，可以实现0.01mm级别的位移控制精度。

　　安装边界方面，电机的方形机座边长为42mm，属于常规42系列步进电机的安装尺寸，能直接替换市面上同规格的标准42步进电机，不需要修改设备上的安装孔位，输出端同步轮的外径为16mm，带轮的轴向位置距离电机安装端面的距离为12mm，设计同步带传动结构时，只需要保证带轮与负载端带轮的中心平面重合度在0.1mm以内，就能保证传动平稳无噪音。电机的轴伸长度控制在18mm，除去同步轮占用的10mm轴向长度，剩余的轴段可以根据需求加装编码器或者刹车模块，不需要额外更换长轴电机，拓展性较强。在实际选型应用中，这款电机适合用在负载扭矩不超过0.6N·m的中低速传动场景，运行转速在0-600rpm区间时扭矩输出平稳，没有明显的共振区，配合橡胶减震垫安装在设备机架上，能进一步降低运行时的振动传递，避免振动影响设备上其他精密检测元件的测量精度。
