Nema17高精度步进电机结构设计

在桌面级3D打印机的运动轴驱动、小型数控雕刻机的进给传动、桌面机械臂的关节动力输出这类需要精准位置控制的场景里，Nema17规格步进电机是应用覆盖率极高的执行元件。这类电机的核心设计逻辑是通过电磁脉冲信号转换为固定步距角的角位移输出，不需要额外的位置反馈元件就能实现开环状态下的精准定位，对于成本敏感、控制逻辑相对简洁的小型自动化设备而言，这种特性能够大幅简化整机的控制架构，降低硬件选型与调试的复杂度。

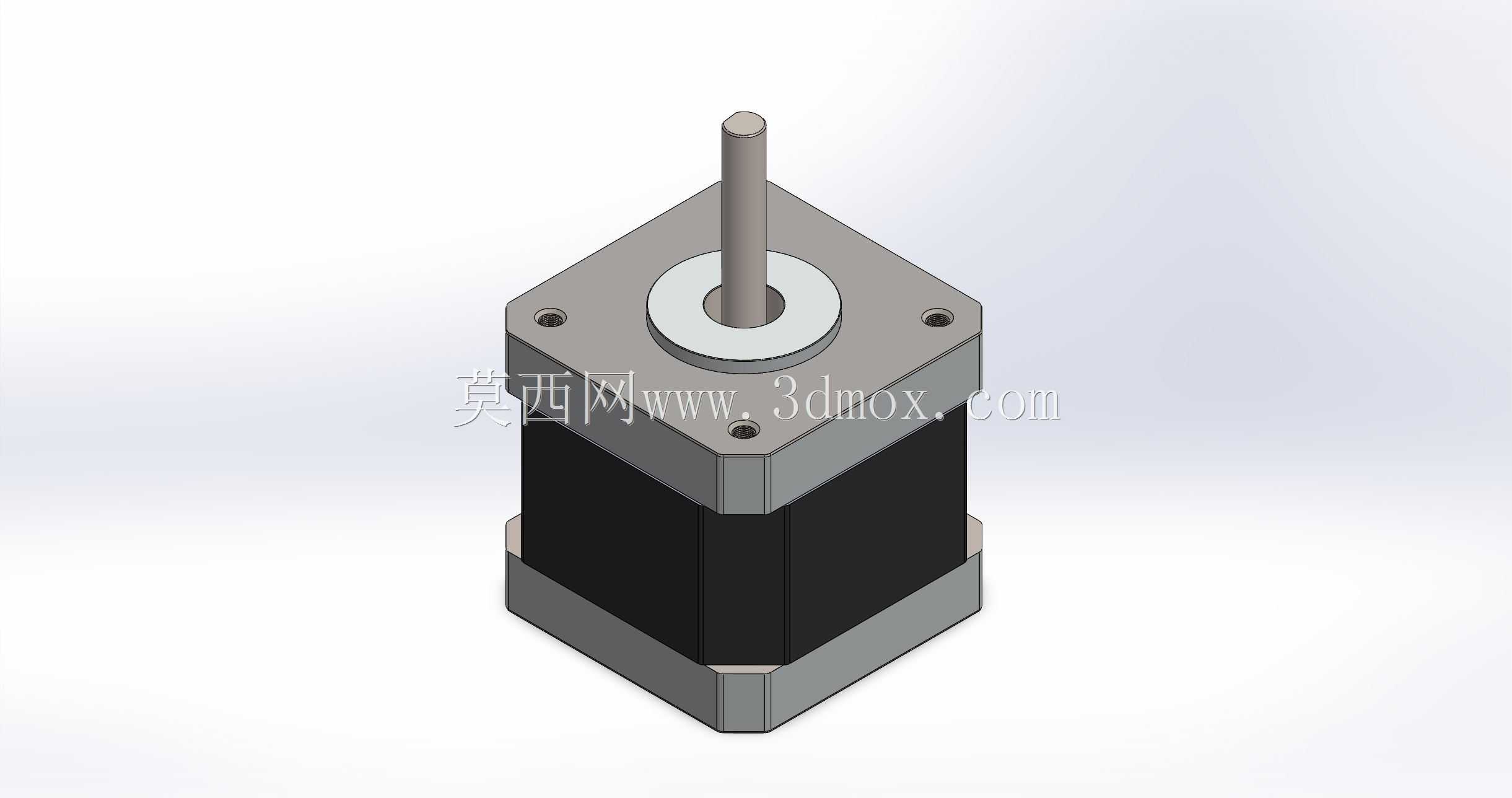

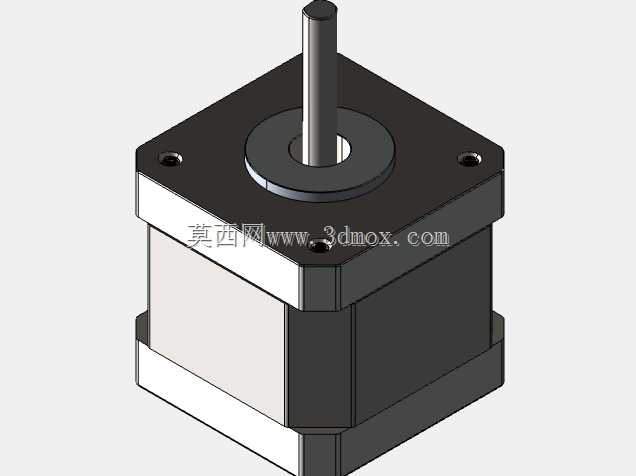

从结构设计维度看，这款电机采用方形安装法兰的构型，法兰端的四个安装孔呈对称分布，安装孔位的中心距严格遵循Nema17标准的42mm间距规范，输出轴的直径、轴伸长度也匹配通用的联轴器、同步带轮安装尺寸，设计阶段就充分考虑了通用传动配件的适配性，不需要额外定制转接件就能直接对接市面上绝大多数的小型传动组件。电机本体的定子与转子段采用分层叠压的硅钢片结构，绕组排布经过优化，能够在保证输出扭矩满足负载需求的前提下，尽可能降低电机运行时的发热与振动，避免长时间连续运行时因温升过高导致的扭矩衰减、步距精度下降问题。

实际选型应用时，需要重点关注电机的安装边界尺寸：法兰端面到电机尾端的本体长度直接决定了设备安装位的预留空间，输出轴的轴伸长度需要匹配所搭配的传动件锁紧高度，避免出现轴伸过长导致传动件晃动、或是轴伸过短无法可靠锁紧的问题。安装法兰的平面度在设计时控制在较高精度范围内，能够保证电机安装后与安装基面完全贴合，不会出现安装倾斜导致的输出轴径向跳动，进而影响传动精度、加剧轴承磨损。电机的出线端位置也做了标准化设计，预留的接线空间足够容纳常规的电机引线接头，不会出现安装时引线与周边结构件干涉的情况。

从功能特性上看，这款步进电机的步距角为常规的1.8度，整步状态下每圈对应200个脉冲，搭配细分驱动器使用时可以将步距角进一步细分，大幅降低运行时的低频振动，提升低速运行的平稳性，完全能够满足3D打印机挤出机构、XY轴运动平台、小型数控机床进给轴这类场景的运动精度要求。电机的输出扭矩特性经过调校，在低速运行区间能够保持较为平稳的扭矩输出，不会出现明显的扭矩波动，带动同步带传动的运动平台时能够保证启停过程的加速度平稳，避免平台出现过冲、丢步的问题。

在结构细节处理上，电机前端盖的轴承位采用过盈配合设计，能够牢牢固定输出轴的支撑轴承，保证输出轴的径向跳动量控制在极小范围内，带动负载运行时不会出现轴系窜动。电机外壳采用金属材质，既能够起到电磁屏蔽的作用，避免电机运行时的电磁干扰影响设备上的传感器、控制板正常工作，也能够提升整体的结构强度，在安装、搬运过程中不容易出现外壳变形损坏的问题。后端盖的结构设计兼顾了散热需求，表面的散热结构能够将电机运行时产生的热量快速传导到周边空气中，保证长时间连续运行时电机的工作温度处于合理区间。

针对不同的应用场景，这款电机的安装方式也具备足够的灵活性，既可以通过法兰端的四个安装孔从正面锁紧固定，也可以根据设备结构的空间限制，采用侧面夹持的方式固定电机本体，只要保证固定时的夹紧力不会导致电机外壳变形影响内部定子转子的同轴度即可。在搭配传动组件时，输出轴上的扁位结构能够与传动件的锁紧螺丝紧密配合，避免大扭矩输出时传动件与轴之间出现打滑空转的问题，保证动力传输的可靠性。对于需要频繁正反转切换的运动场景，电机内部的轴承选型也充分考虑了轴向与径向的负载能力，能够承受频繁换向带来的冲击载荷，延长整机的使用寿命，减少设备后期的维护更换成本。
