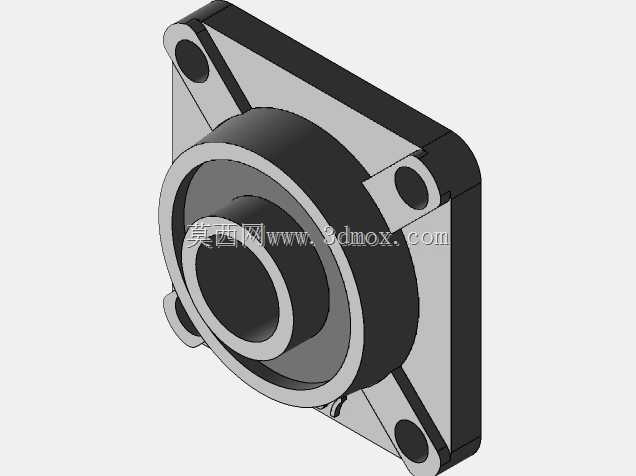

方形法兰带座外球面轴承F207结构设计

在轻工输送、食品包装、小型农机以及普通机床辅机的传动布局中，这类方形法兰带座外球面轴承是极为常见的支撑部件，区别于立式座、菱形座的安装形式，方形法兰座的四个安装孔呈对称矩形分布，安装面贴合设备侧壁或机架立面时，能提供更均衡的抗倾覆力矩，尤其适合传动轴垂直于安装板面的悬臂支撑场景，比如皮带输送机的端部辊筒支撑、小型风机的叶轮轴定位、包装线拨轮机构的转轴固定，都能见到这类轴承座的应用。

从结构功能来看，该组件由外球面球轴承芯与方形铸造轴承座两部分组成，轴承芯的内圈带有顶丝结构，装配时可通过拧紧顶丝直接锁紧在光轴上，无需额外加工轴肩、定位套等结构，大幅降低传动轴的加工精度要求，适配现场快速装配、后期维护拆换的需求；轴承芯的外球面与轴承座的内凹球面为间隙配合，装配后可自动补偿轴系加工、安装过程中产生的少量同轴度误差，避免轴系因不对中产生的附加弯矩，延长轴承实际使用寿命。轴承座本身为一体式铸造结构，四个安装凸台带有沉孔结构，安装螺栓可完全沉入凸台内部，不会突出座体表面，避免与周边转动部件、防护结构产生干涉，座体与轴承芯的配合面带有储油间隙，可填充润滑脂形成长效润滑层，减少日常维护的注油频次。

设计这类轴承组件的三维模型时，首先要明确安装边界的核心尺寸：F207规格对应的适配轴径为35mm，方形座的四个安装孔中心距为固定标准值，安装孔直径适配常用的内六角圆柱头螺栓，座体总厚度、轴承芯突出座体的轴向尺寸都需要严格遵循通用互换标准，确保模型可直接用于设备布局的干涉检查、安装孔位的配做设计。建模过程中需要注意几个细节：一是轴承座四个安装凸台的圆角过渡，铸造件的圆角不能省略，否则后续出工程图时无法匹配铸造工艺要求，也会导致应力集中的仿真结果失真；二是轴承芯内圈顶丝孔的位置与深度，要保证顶丝锁紧后顶端不超出内圈内径范围，避免划伤轴表面；三是座体中心孔与轴承芯的配合间隙，建模时要预留合理的球面配合公差，不能做成完全过盈的实体，否则无法体现自动调心的功能特性。

在实际设备选型应用中，这类方形座轴承相比其他安装形式的带座轴承，最大的优势是安装时不需要在机架上加工沉台、定位止口，只要在安装面板上加工四个对应位置的光孔即可完成固定，对于薄钢板焊接的机架、铝合金型材搭建的自动化设备框架来说，能大幅减少机加工工序，降低整体制造成本。同时方形座的四个安装点受力均匀，在承受径向载荷的同时，可承受一定的双向轴向载荷，适合中低速、中等载荷的传动场景，转速过高的工况下需要考虑轴承的密封形式与润滑方式，常规的带密封圈结构可满足普通粉尘环境下的使用需求，若应用在潮湿、有腐蚀介质的场景，则需要更换带不锈钢轴承芯或者带三重密封的特殊规格。

建模时还要注意装配关系的还原：轴承内圈可相对外圈做小角度的摆动，模拟实际调心功能，内圈的内孔为光孔，顶丝孔位于内圈的单侧，装配时两个顶丝呈120度分布锁紧轴面，避免单点锁紧导致的轴偏心。座体的背面为平整安装面，没有突出的定位结构，完全依靠四个螺栓的预紧力实现固定，因此在做设备整体装配仿真时，需要给安装面设置足够的摩擦系数，模拟实际安装后的防滑效果。很多新手建模时容易忽略轴承座底部的排尘缺口，这个结构是为了排出球面配合间隙内进入的粉尘、多余润滑脂，避免杂质卡滞导致调心功能失效，建模时需要在对应位置留出缺口，不能做成完全封闭的球面腔体。

从结构强度角度看，方形座的四个连接臂从中心轴承室向外延伸到安装凸台，截面为渐变的加强结构，既保证了支撑刚度，又尽可能减轻了座体重量，铸造时的拔模斜度也需要在模型中体现，避免出现无法脱模的垂直壁结构。轴承芯的两侧密封圈为橡胶材质，建模时可简化为环形凸台结构，不需要还原橡胶的细微形变，但要保证密封圈的位置突出内圈端面，起到实际的密封防护作用。这类模型在设备设计过程中，除了用于装配干涉检查，还可直接导出二维工程图用于安装板的孔位加工，因此所有安装尺寸、外形尺寸都需要严格遵循行业通用标准，不能随意更改孔距、轴径等核心参数，否则会导致实际采购的标准件无法装配。
