外啮合法兰安装式齿轮泵三维结构

做液压系统配套设计快十年，经手的齿轮泵三维建模和选型适配少说也有上百套，这次做的这款外啮合齿轮泵结构，是针对中小吨位工程机械、小型液压站润滑系统、机床液压进给单元这类场景优化的结构方案。先从实际应用场景说，这类齿轮泵不像柱塞泵那样适合高压大流量的重载工况，它的优势在于结构简单、抗油液污染能力强、转速适配范围宽，在10-16MPa工作压力区间的工况里性价比极高，比如小型装载机的转向助力系统、数控车床的卡盘夹紧供油回路、自动化生产线的液压工装夹紧单元，甚至是小型润滑系统的压力供油单元，都能看到这类结构齿轮泵的身影。

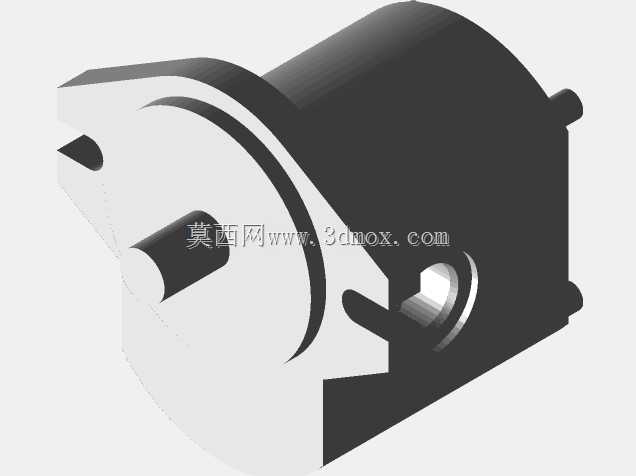

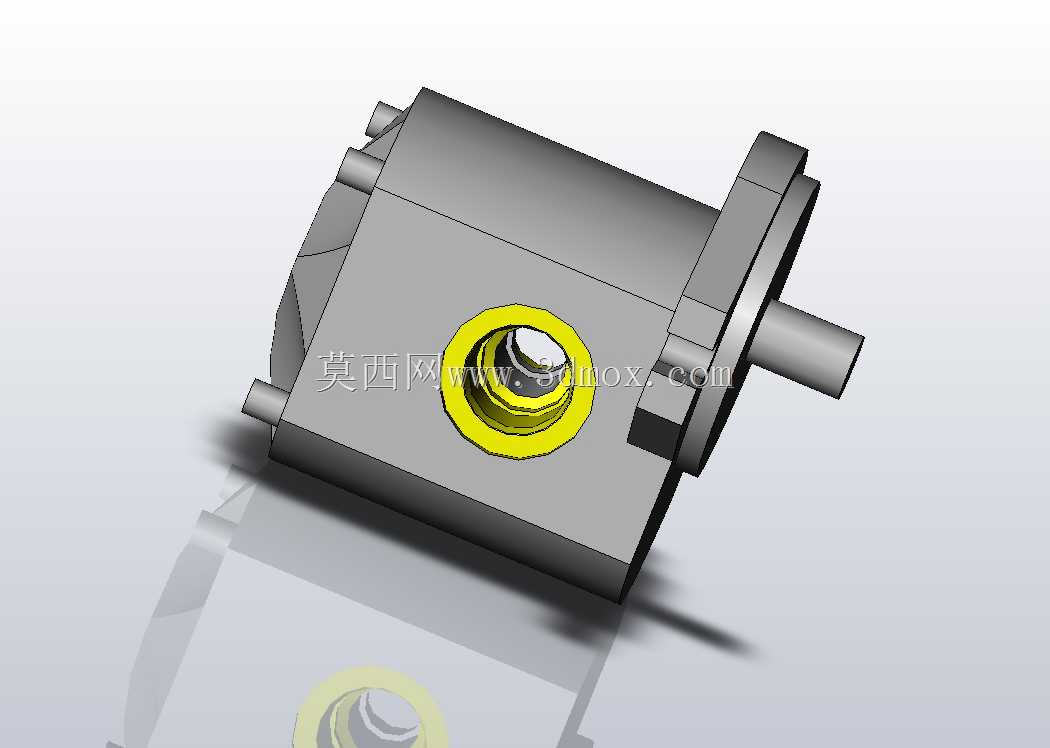

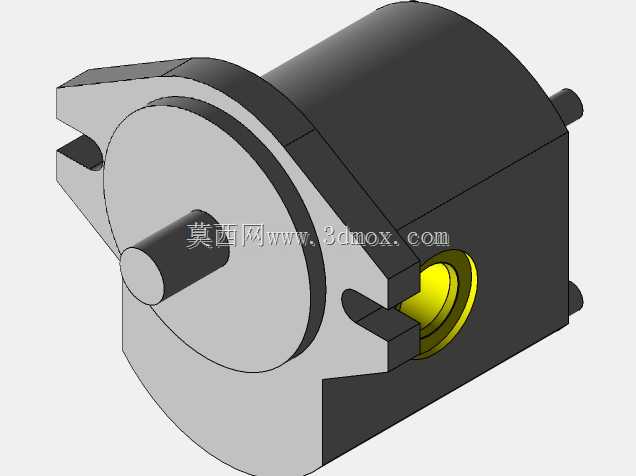

从功能特性上拆解，这款泵采用的是标准外啮合渐开线圆柱齿轮结构，主动轴伸出端采用法兰式安装定位，相比脚座安装的形式，法兰安装的同轴度更容易保证，不需要额外做安装基座的配做加工，直接对接电机法兰或者钟形罩就能完成装配，能大幅减少现场安装的调试工作量。泵体的进出油口采用侧置螺纹接口，也就是模型上黄色标识的油口位置，这种侧置布局的好处是管路走向布置更灵活，不管是水平安装还是垂直安装的工况，都能方便地对接硬管或者软管，不会出现安装后油口朝向不合理导致管路憋劲的问题。

设计思路上，首先要考虑的是容积效率的保证，齿轮和泵体腔体内壁的径向间隙、齿轮端面和前后端盖的轴向间隙都做了参数化的预留，建模的时候特意把浮动轴套的安装槽做了出来，实际生产中可以通过浮动轴套的压力补偿作用，在工作压力升高时自动补偿轴向间隙，减少高压油的内泄漏，避免高转速下容积效率掉得太快。齿轮参数选择上，采用的是齿数12的修正齿轮，相比标准齿数的齿轮，相同排量下齿轮的外径更小，泵体的整体体积可以做的更紧凑，同时修正齿形能避免根切，提升齿轮的啮合平稳性，降低工作时的啮合噪音，这一点对机床类对噪音有要求的工况尤为重要。

再说到外形尺寸和安装边界，这款泵的法兰安装止口是标准的φ82mm尺寸，安装孔采用4个均布的M8螺纹孔，孔位中心圆直径φ100mm，主动轴的轴径是φ16mm，采用平键传动，键宽5mm，伸出端长度30mm，这些尺寸都是和行业内通用的Y系列电机、标准钟形罩尺寸做了适配，选型的时候不需要额外做转接法兰，直接就能匹配。泵体本身的总长度不含伸出轴是112mm，总宽度90mm，总高度95mm，进出油口采用G1/2管螺纹，在做系统布局的时候，只要预留出120mm见方的安装空间，同时留出油口上方30mm的管路操作空间，就能满足安装和后期维护的空间需求，不会出现和周边阀块、管路干涉的问题。

另外建模的时候特意把泵体上的定位销孔、连接螺栓孔都做了完整还原，前后端盖和泵体之间采用2个圆柱销定位，6个内六角螺栓连接，拆解维护的时候只要松开连接螺栓就能打开端盖，更换磨损的齿轮或者密封件，不需要专用的拆解工具，后期维护成本很低。主动轴伸出端的密封槽也做了标准的骨架油封安装位，适配TC型25*42*7规格的骨架油封，能有效防止泵内油液外漏，同时阻挡外部的灰尘、铁屑进入泵体内部，延长泵的使用寿命。在做液压站布局的时候，这类齿轮泵通常是安装在油箱上方的立式安装位，进油口直接插入油箱液面以下，省去了进油管路的布置，也能避免进油口吸空产生气蚀，这也是这款泵侧置油口设计的一个适配点，垂直安装时进油口朝下刚好能浸入油液，出油口朝侧面方便对接压力管路。

很多刚入行的工程师做齿轮泵选型的时候容易忽略安装边界的问题，比如只看排量和压力参数，不核对安装法兰的止口尺寸、轴伸长度，买回来之后和电机对接不上，还要额外做转接件，既增加成本又影响装配精度。这款模型在建模的时候就把所有安装配合尺寸都做了参数化关联，只要调整齿轮的齿宽参数就能改变泵的排量，而安装法兰、轴伸、油口的尺寸都保持通用标准不变，能快速衍生出不同排量的同安装尺寸系列产品，方便做系列化设计的时候快速调整模型，不需要每次都重新绘制安装接口部分的结构。还有一点需要注意的是，这类齿轮泵的转向是固定的，建模的时候特意在泵体端面做了转向标识的凸台位置，实际生产中可以直接压铸出转向箭头，避免安装的时候接反转向导致泵无法正常吸油，进出油口的位置也和转向做了对应，进油口口径比出油口略大，减少进油阻力，降低吸空的风险。
