电磁驱动隔膜式耐腐蚀计量输送泵

在水处理药剂投加、化工小流量精准加料、实验室试剂定量输送这类场景里，普通离心泵很难兼顾小流量稳定性和耐介质腐蚀的需求，这款电磁驱动隔膜计量泵的结构设计，刚好瞄准了这类细分工况的痛点。从结构逻辑来看，它的动力核心是电磁线圈带动的活塞组件，活塞端面直接贴合聚四氟乙烯隔膜，完全把驱动侧的电磁组件、弹簧结构和过流腔隔离开，过流部分不会接触到驱动侧的金属部件，哪怕输送酸碱类、腐蚀性的流体，也不会出现驱动件锈蚀、卡滞的问题。

实际运行过程里，电磁线圈得电时会产生磁吸力拉动活塞向后位移，此时隔膜随活塞同步形变，泵腔内部容积变大形成负压，出口侧的单向阀在压差作用下闭合，入口侧单向阀打开，流体被吸入泵腔；当电磁脉冲断电，磁吸力消失，复位弹簧会推动活塞回到初始位置，隔膜反向形变挤压泵腔，此时入口阀闭合、出口阀打开，泵腔内的流体被定量压出管路。整个工作循环里没有旋转密封结构，也不需要额外添加润滑油做润滑，日常运维只需要定期检查隔膜损耗和单向阀密封状态即可，维护量极低，很适合无人值守的连续加药工位使用。

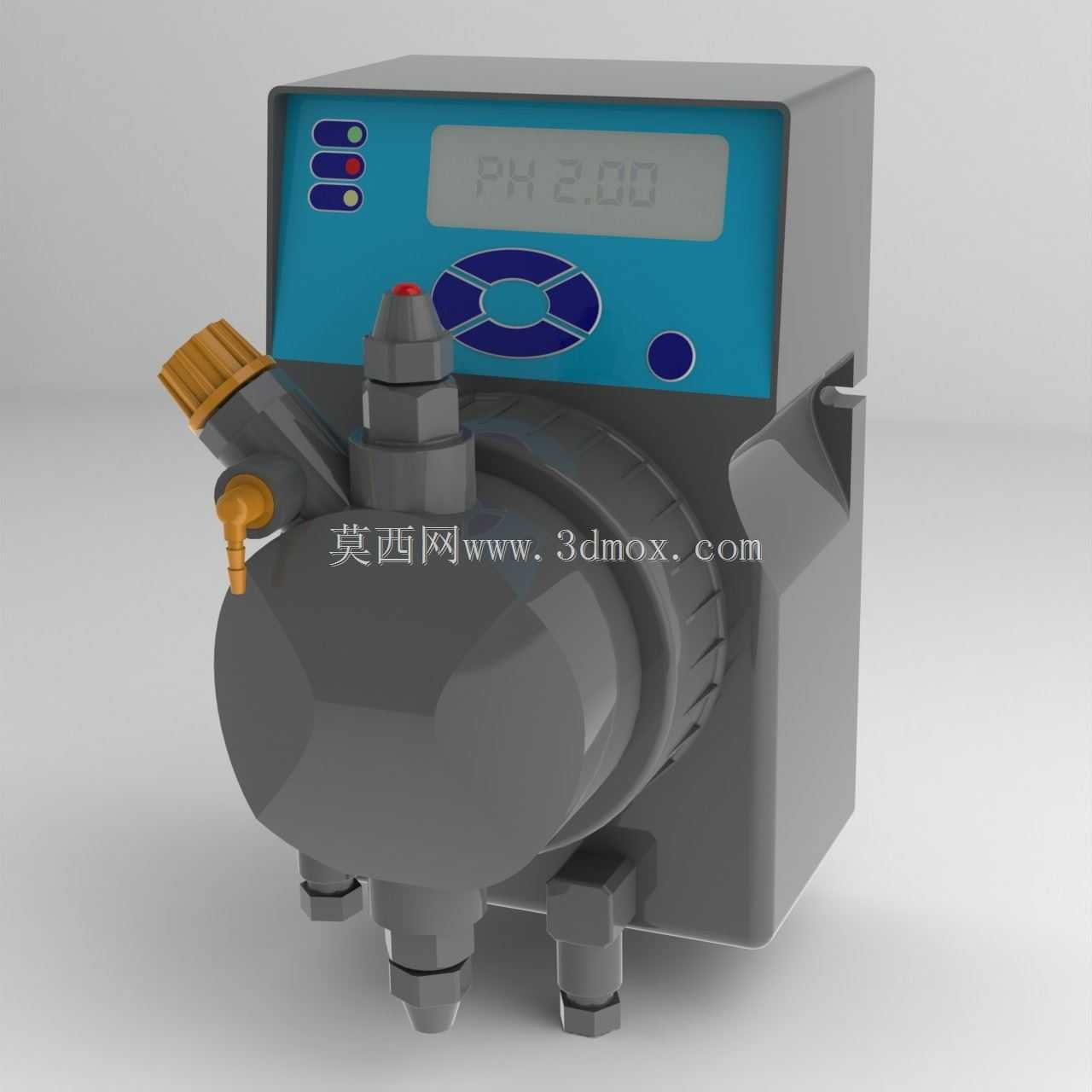

从外形和安装边界来看，这款计量泵采用控制端和泵头一体化的紧凑结构，控制部分的外壳做了壁挂式安装的卡扣设计，不需要额外做安装支架，直接卡在墙面或者设备侧壁的导轨上就能固定，整体安装占用的横向空间不到20厘米，竖向高度也控制在25厘米以内，在空间局促的水处理加药柜、小型实验设备旁安装不会出现空间干涉。泵头的进出液接口采用快插式外螺纹接头，适配常规的耐腐蚀塑料管路，不需要做复杂的管路转接，接线部分在控制盒的后侧，做了防水密封结构，哪怕安装在有少量喷淋水汽的工况环境里，也不会出现电路短路的问题。

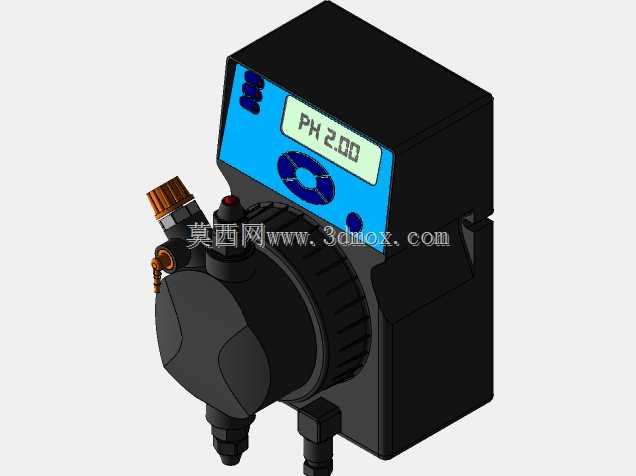

控制端的面板集成了流量调节按键和数显屏，可以直接显示当前的工作参数，也能通过按键调整电磁脉冲的频率，进而改变单位时间内的输送流量，这款泵的流量覆盖范围是0到15升每小时，输出压力最高可以到15巴，选型的时候可以根据实际输送的介质粘度、管路背压来匹配对应的型号，要注意如果输送的是含固体颗粒的介质，需要在入口端加装过滤装置，避免颗粒卡滞单向阀造成计量失准。隔膜采用的是改性聚四氟乙烯材质，除了强酸强碱类介质，也能适配大部分常规的化学药剂，不会出现溶胀、开裂的问题，相比传统的柱塞式计量泵，这种隔膜结构没有柱塞和填料的摩擦损耗，长时间运行也不会出现外漏的问题，输送挥发性、有毒性介质的时候安全性更高。

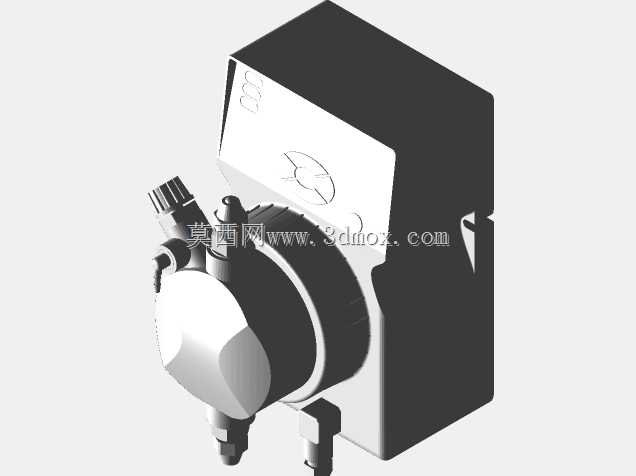

做三维建模的时候，要重点注意隔膜的形变行程和活塞位移的匹配关系，单向阀的开启角度和流道的顺滑度会直接影响泵的容积效率，建模时要把阀球的限位结构、密封面的贴合角度做准确，不然实际生产出来的样机很容易出现回流、流量不准的问题。另外控制盒内部的电磁线圈和活塞的同轴度也要在装配约束里做严格限定，同轴度偏差过大会导致活塞运动卡滞，直接影响泵的使用寿命。泵头和控制端的连接位置做了密封槽设计，装配时要预留密封圈的压缩量，避免外部水汽进入控制腔损坏电路元件。
