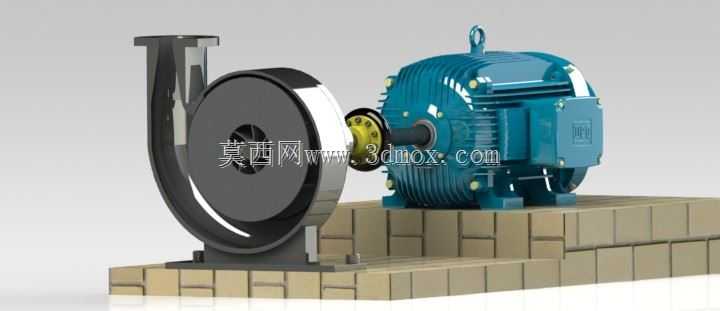

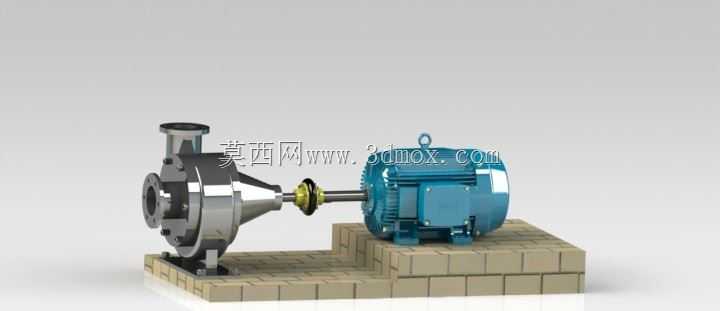

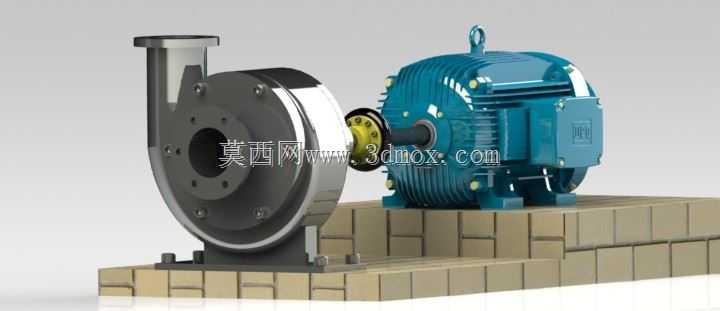

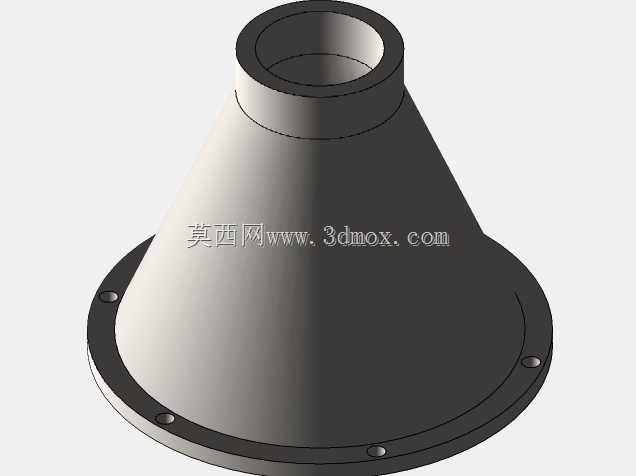

卧式单级离心泵与驱动电机配套结构

　　这套离心泵结构采用卧式单级端吸布局，是流体输送系统里应用范围极广的通用动力单元，常见于市政供水、化工介质输送、循环水系统、暖通空调管路、工业制程流体转运等场景，核心作用是通过叶轮高速旋转产生的离心力对管路内流体做功，提升流体压力以克服管路沿程阻力、高程差，实现流体从低位到高位、从低压端到高压端的稳定输送。从结构设计逻辑来看，泵头部分采用后开门式结构，日常检修维护时无需拆卸进出水法兰管路，仅需拆开泵体与悬架的连接螺栓，即可将转子组件整体抽出，大幅降低现场运维的拆装工作量，这一设计也是目前工业端吸离心泵的主流结构选型方向。

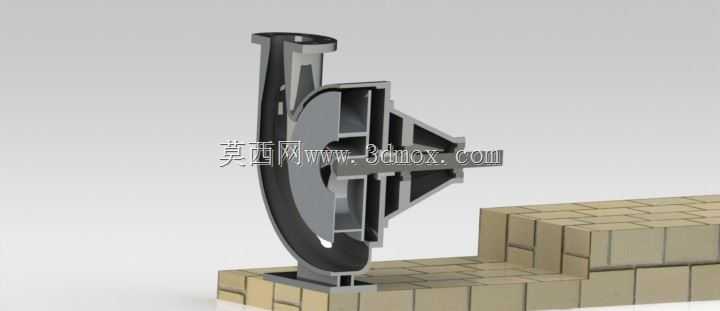

　　泵壳采用蜗壳式流道设计，流道截面从隔舌位置开始沿叶轮旋转方向逐渐扩大，能够将叶轮甩出的高速流体的动能平稳转化为压力能，减少流道内的水力冲击与湍流损失，提升泵组整体运行效率。叶轮采用闭式结构设计，前后盖板与叶片一体成型，适配输送清水或物理化学性质与清水相近的低粘度清洁介质，叶轮与泵轴之间通过键连接传递扭矩，轴端设置叶轮锁紧螺母防止运行过程中叶轮轴向窜动，同时在叶轮后盖板位置设置平衡孔，平衡叶轮前后盖板因压力差产生的轴向力，降低轴承组件的轴向载荷，延长轴承使用寿命。

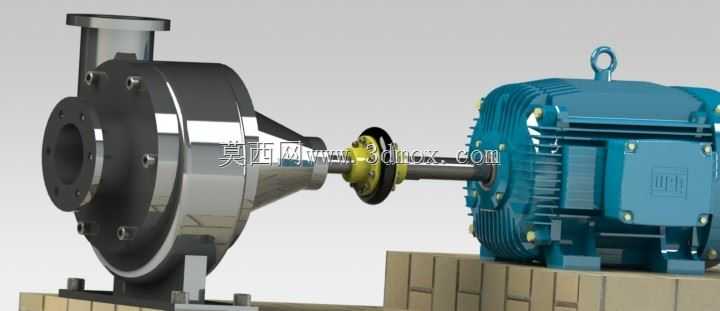

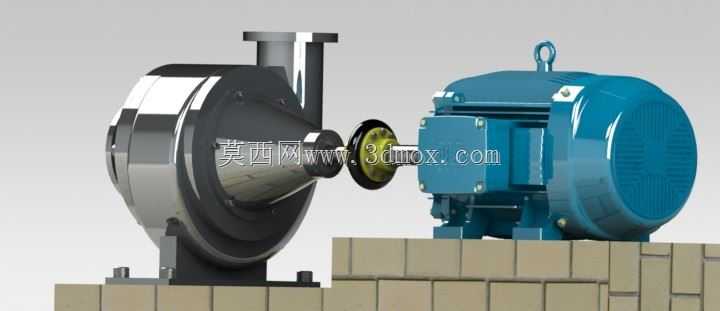

　　泵轴与电机轴之间采用联轴器直联传动，省去了中间皮带传动或齿轮减速的结构损耗，传动效率更高，同时联轴器位置设置可拆卸的防护罩，避免运行过程中旋转部件外露引发安全隐患，也能防止外界杂物落入联轴器位置造成卡滞。轴封位置根据常规应用场景预留了机械密封安装位，相比传统填料密封，机械密封的泄漏量更低，运行寿命更长，更适合长时间连续运行的工业工况，密封腔的结构设计也兼容填料密封的改装需求，可根据实际输送介质的特性、现场运维条件灵活选择密封形式。泵体的进出水口采用水平轴向吸入、垂直向上吐出的布局，这种布局的管路受力更合理，进出口法兰的尺寸符合通用管路连接标准，能够直接对接同口径的工业管路，无需额外制作变径转接件。配套的驱动电机采用标准卧式三相异步电机结构，电机底脚通过螺栓固定在共用钢制底座上，底座上预留了电机位置调整的长圆孔，安装时可通过调整电机位置实现联轴器的对中校准，保证泵轴与电机轴的同轴度在允许偏差范围内，避免运行过程中出现异常振动、轴承过热、联轴器过早磨损等问题。共用底座采用槽钢焊接成型，具备足够的结构刚度，能够承受泵组运行过程中的重量载荷与振动载荷，底座下方预留了二次灌浆的空间，现场安装时可通过二次灌浆将底座与混凝土基础牢固结合，进一步提升泵组运行的稳定性。

　　从安装边界来看，泵组的整体长度方向尺寸覆盖泵头进口端到电机风扇罩末端，宽度方向以底座两侧边缘为最大边界，高度方向从底座安装底面到电机吊环顶端为最大高度，现场布置时需要在泵组四周预留足够的操作空间，尤其是联轴器侧与泵头密封位置，需要预留日常巡检、更换密封件、检修轴承的操作空间，进出口管路需要设置独立的支撑结构，避免管路重量直接作用在泵体法兰上，导致泵壳受力变形、轴封泄漏、轴系对中偏移等问题。在实际选型应用中，这类离心泵的流量、扬程覆盖范围广，可通过更换不同直径的叶轮、调整电机转速适配不同的工况参数需求，泵体的过流部件材质可根据输送介质的腐蚀性选择铸铁、不锈钢、双相钢等不同材质，满足不同行业的流体输送需求。建模过程中对泵体的壁厚、法兰螺栓孔位置、轴承位尺寸、联轴器配合尺寸、电机安装孔位都做了1:1的还原，能够直接用于管路布置的干涉检查、泵组安装方案模拟、运维拆装流程演示等场景，结构细节上还原了泵体上的放气螺塞、放水螺塞位置，这些细节是现场调试、停机维护时会用到的功能结构，放气螺塞用于泵启动前排出泵腔内的空气，避免气缚现象导致泵无法正常吸液，放水螺塞用于停机检修或冬季防冻时排空泵腔内的残留介质，防止介质结冰冻裂泵壳。
