六米长倾斜式工业皮带输送设备结构

在散料、成件包装物的车间转运、工序衔接场景里，这类倾斜布置的带式输送设备是产线布局里非常常见的单元，不同于水平输送设备，倾斜安装的结构需要兼顾物料防滑、机架刚性、运行稳定性几个核心维度，很多刚入行的结构设计人员在做这类设备建模时，容易忽略实际安装边界的约束，最后出的图纸到现场装不上，或者运行时出现皮带跑偏、机架晃动的问题。

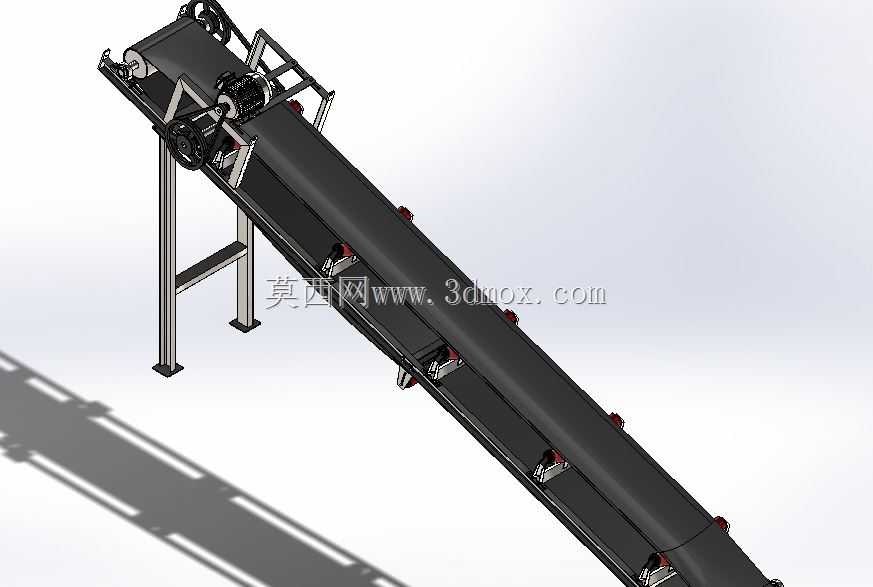

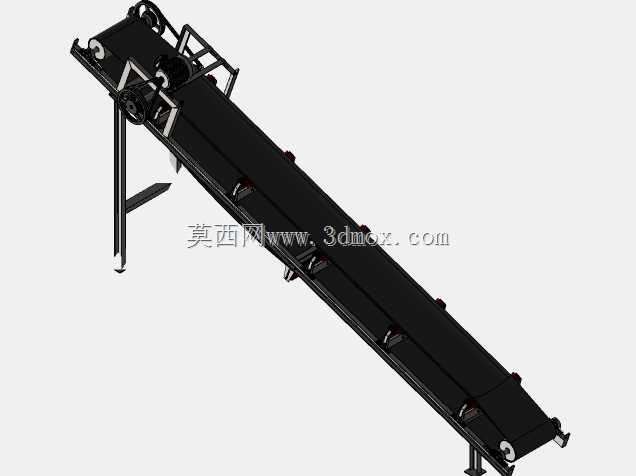

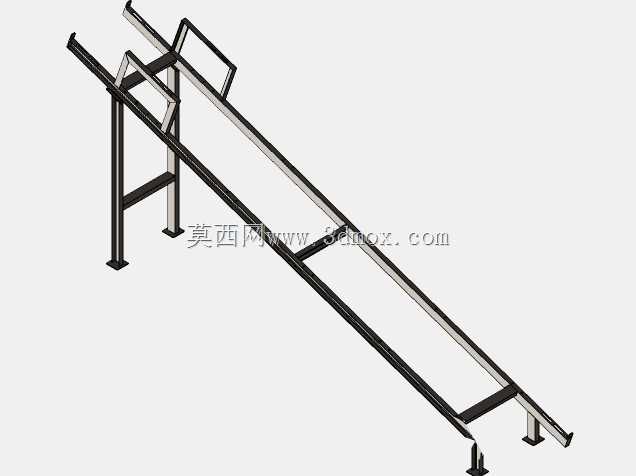

这款输送设备的有效输送长度为六米，带宽设置为五百毫米，皮带厚度十毫米，属于中型载荷的输送单元，适配的物料单重范围覆盖从散状颗粒到五十公斤以内的成件包装箱，倾斜角度的设置参考了常规散料的安息角，避免物料在输送过程中出现下滑回落的情况，机架部分采用标准矩形钢管焊接成型，支腿设计为可调节高度的结构，适配现场地面不平整的安装工况，支腿底部配置安装底板，可以通过膨胀螺栓与地面固定，抵消设备运行时的振动偏移。

从设计思路上看，驱动端设置在设备的上部位置，也就是倾斜段的高点，这种布置方式可以让皮带的紧边处于下部承载段，减少皮带运行时的垂度，降低托辊组的受力，张紧机构采用尾部螺旋张紧结构，结构简单可靠，调整行程足够应对皮带长期运行后的拉伸变形，不需要复杂的张紧控制结构，对于常规工业场景的维护人员来说，调整操作门槛很低，不需要专门的工具就能完成张紧度校准。

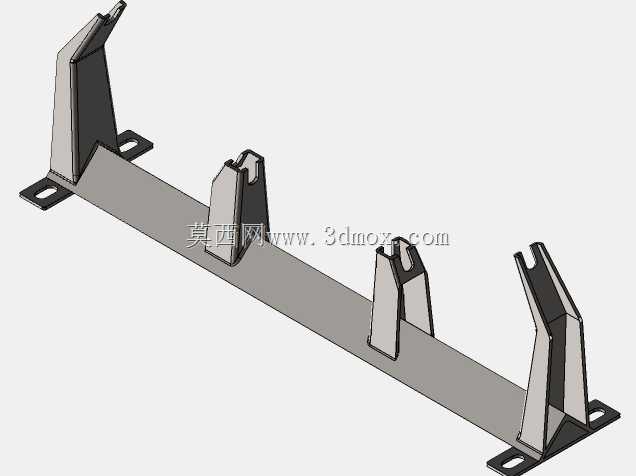

承载段的托辊采用槽型托辊组布置，每隔固定间距设置一组，保证皮带在承载物料时的成槽性，避免物料从皮带两侧撒落，回程段采用平行下托辊，支撑皮带回程段的自重，减少皮带运行的抖动，两侧机架上设置的挡边结构，除了防止物料撒落之外，还能作为皮带跑偏时的硬限位，避免皮带脱辊造成设备故障，头部滚筒位置设置清扫器，刮除皮带表面粘附的物料碎屑，避免碎屑进入滚筒和轴承座造成磨损。

在实际应用场景里，这类设备常被用在生产车间的工序间高度差衔接，比如从一楼上料点将物料输送到二楼的加工工位，或者对接注塑机、包装机的出料端，将成品输送到装箱工位，也可以用在仓储物流的分拣线上，配合扫码设备完成不同品类物料的转运，安装时需要注意头部卸料点的高度匹配下游设备的进料口高度，设备的水平投影长度需要根据现场的倾斜角度核算，避免和周边的设备、管线产生干涉，机架的两侧预留了安装安全防护罩的螺栓孔，后期如果需要做安全防护，可以直接加装防护网，不需要重新在机架上钻孔。

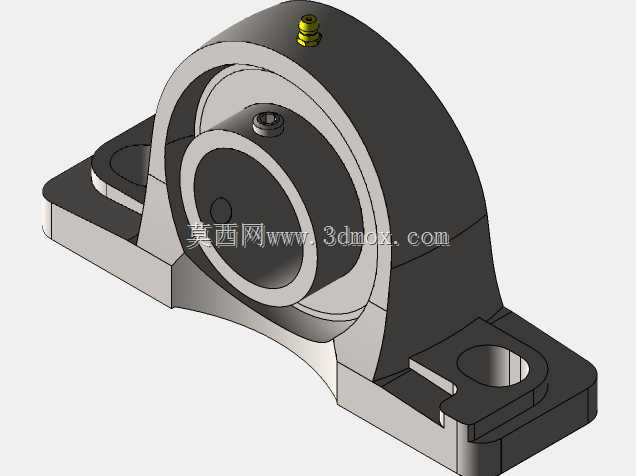

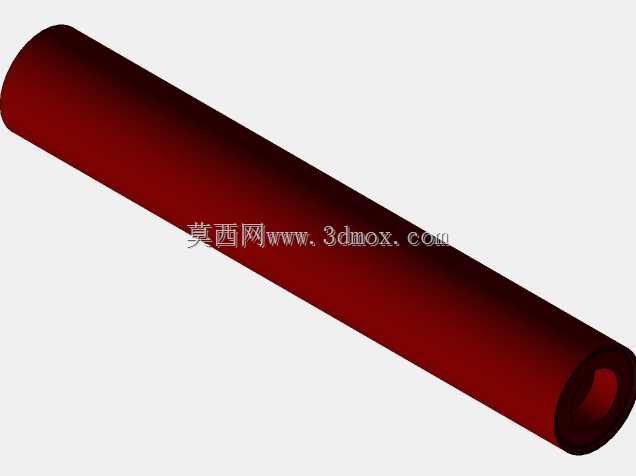

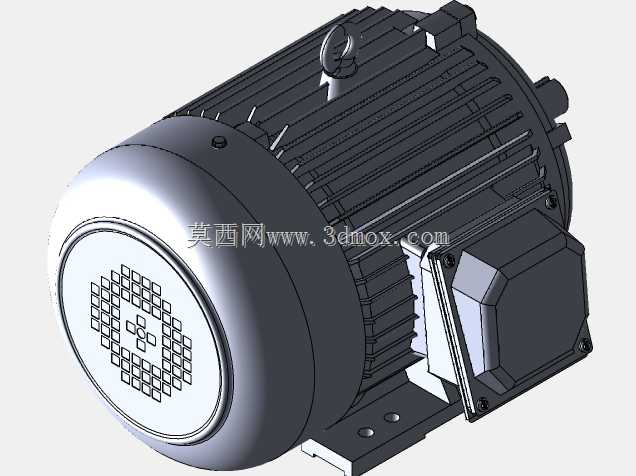

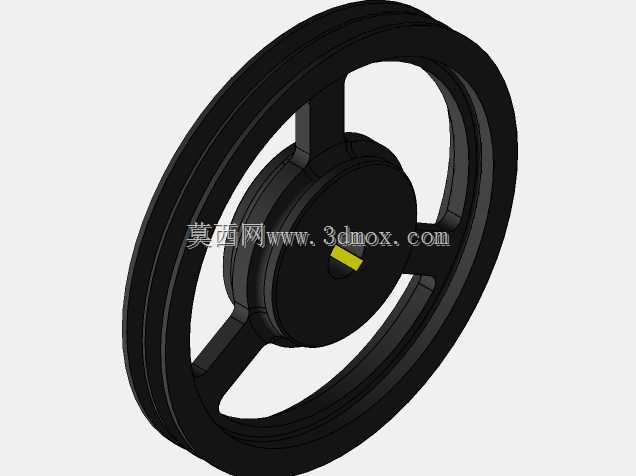

很多设计人员在建模时容易忽略的细节是滚筒的包胶处理，这款设备的驱动滚筒表面做了菱形包胶，增大滚筒和皮带之间的摩擦力，避免重载启动时出现皮带打滑的情况，改向滚筒采用光面钢制滚筒，减少皮带背面的磨损，所有的轴承座都采用带座外球面轴承，安装对中要求低，后期更换维护方便，不需要复杂的同轴度校准，传动部分采用电机直联减速机的结构，相比链传动的结构，运行噪音更低，不需要定期润滑链条，维护周期更长。

从安装边界来看，设备的总宽度比带宽两侧各多出一定的安装余量，现场布局时需要在设备两侧预留至少三百毫米的维护空间，方便人员调整托辊、张紧机构以及日常巡检，头部驱动端需要预留电机接线和检修的空间，尾部张紧端需要预留足够的调整行程空间，避免设备紧贴墙面导致后期无法调整皮带张紧度，设备的整体重心沿着倾斜方向分布，固定时除了支腿的膨胀螺栓之外，如果倾斜角度较大，还需要在中部机架位置增加斜撑固定，避免设备运行时出现前倾的风险。

在三维建模过程中，这类设备的结构需要重点验证皮带的运行轨迹，避免托辊组的安装角度偏差导致皮带长期跑偏，所有的焊接件需要预留焊接变形的余量，在出工程图时标注清楚焊接后的形位公差要求，避免加工出来的机架出现扭曲，导致皮带运行时受力不均，另外，所有的转动部件都需要考虑润滑路径的设计，轴承座的注油嘴位置要方便维护人员操作，不要被机架结构挡住，导致后期无法加注润滑脂。
