铝型材框架平皮带输送线结构设计

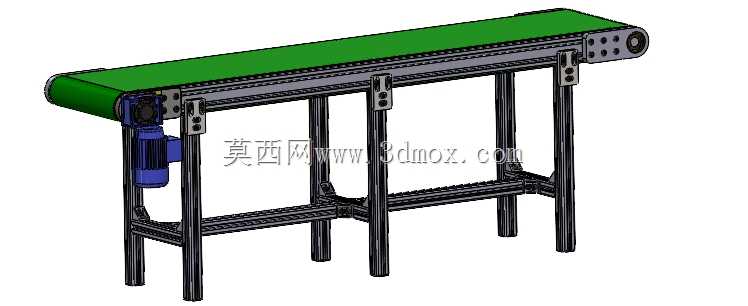

　　这套平皮带输送结构的设计初衷，是面向3C电子组装、小型零部件分拣、包装工序衔接这类轻载输送场景，解决产线间短距离物料转运的工位衔接需求，适配重量在10kg以内的规整工件传输，常见于电子元器件装配线、小五金件加工后流转、食品内包装工位的物料传递环节，可直接嵌入现有产线作为过渡输送单元，也可多段拼接组成长距离流水线。从结构组成来看，主体承载框架采用工业铝型材搭建，型材槽口可兼容标准T型螺栓，无需焊接即可完成机架组装，后期调整机架高度、加装侧边挡条、传感器安装支架时无需重新打孔焊接，适配产线快速迭代改造的需求，机架支腿同样采用同系列铝型材，底部可配置脚杯或者脚轮，满足固定安装或者灵活移位的不同使用需求。

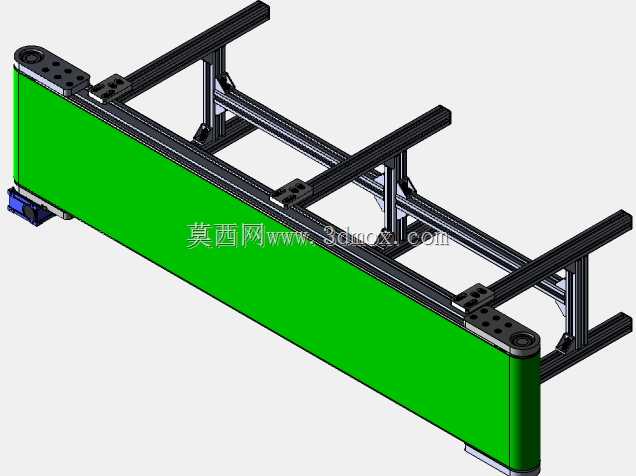

　　输送载体选用绿色PVC平皮带，这类皮带表面摩擦系数适中，不会刮伤工件表面，同时具备一定的耐油污、抗磨损特性，日常维护仅需定期擦拭表面即可，皮带张紧结构集成在两端的辊筒安装座上，通过调整端部螺栓即可改变辊筒间距，快速完成皮带张紧度调节，避免皮带长期运行打滑跑偏，两端辊筒采用带座轴承支撑，转动阻力小，运行过程噪音低，适配车间安静作业的要求。机架上方横向布置的铝型材横梁，是为了预留工装安装位置，实际使用中可在横梁上加装光电传感器支架、工件挡停机构、扫码枪安装座或者导向挡边，无需额外在主框架上打孔，不会破坏机架的整体结构强度，横梁的安装位置可沿机架长度方向任意调整，适配不同尺寸工件的检测、挡停需求。

　　设计过程中优先考虑了安装边界的适配性，整机宽度控制在常规窄型输送线的通用尺寸范围内，长度可根据实际工位间距进行同比例拓展，机架底部预留了驱动电机的安装空间，可根据现场布局选择端部驱动或者中间驱动的安装方式，电机安装板采用可调节结构，方便同步带或者链条的张紧调整。皮带运行面的高度可通过支腿的型材连接位置进行调整，适配不同高度的加工设备出料口高度，减少工件掉落的高度差，避免工件磕碰损伤。

　　从结构强度角度考量，铝型材框架的横梁间距经过受力核算，在额定负载下皮带支撑面的挠度控制在合理范围内，不会出现皮带中部下垂导致工件传输卡顿的问题，侧边的型材框架同时起到皮带防跑偏的限位作用，配合两端辊筒的腰型安装孔调整，可将皮带跑偏量控制在极小范围内，减少日常运维的调整频次。这套结构没有冗余的复杂设计，所有零部件均采用工业标准件，铝型材、螺栓、轴承、辊筒、皮带均可直接从市面采购标准件替换，后期维护成本极低，组装过程仅需常规内六角扳手即可完成，无需专用工装设备，非常适合小型加工厂自行组装搭建产线使用，也可作为非标自动化设备的物料进出输送单元，直接配套在专机设备上完成工件的上下料传输。在实际工况使用中，这类输送线的运行速度可通过配套的调速电机进行调整，适配不同节拍的产线需求，当搭配变频控制器时还可实现与上下游设备的信号联动，做到有工件时运行、无工件时停机，降低不必要的能耗。皮带下方可根据需求加装支撑托板，当输送更小尺寸的工件时，避免工件从皮带下方缝隙掉落，托板同样采用铝型材安装方式，拆装十分便捷。
