0.5吨级锤式粉碎搅拌研磨设备结构

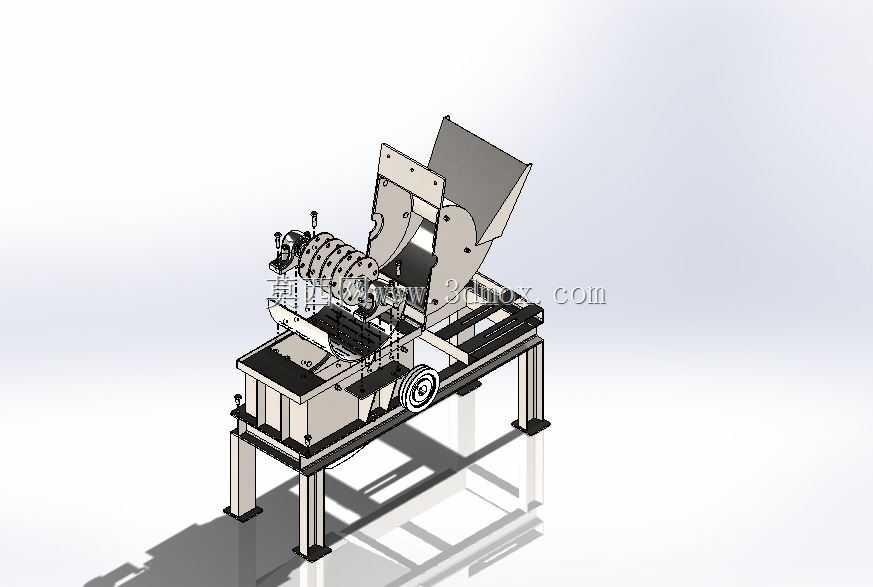

　　在矿山细碎、建材骨料制备、工业固废预处理这类对出料粒度均匀性有稳定要求的作业场景里，锤式粉碎研磨设备的结构合理性直接决定整条产线的连续运行时长与单位能耗表现。这套0.5吨每小时处理能力的设备结构，在建模阶段就优先考虑了中小型加工点位的安装适配性，整体采用方管焊接机架作为承载主体，四条支腿的安装孔位按照常规混凝土预埋螺栓的间距预留，支腿底部设计了可调式垫铁接触面，不需要额外做复杂的二次灌浆就能完成水平校准，适配厂房内固定安装或者临时作业点的快速移位架设需求。

　　从功能分区来看，设备上部的倾斜进料溜槽做了扩口式设计，进料端宽度比破碎腔入口宽出近三分之一，能避免人工投料或者上游皮带送料时的物料撒漏，溜槽内壁的倾斜角度按照散料安息角设计，针对含水率8%以内的脆性物料不会出现挂壁堵料的问题。破碎腔内部的锤片组件采用交错排布方式，每一片锤片的安装座都做了对称式配重校准，转子轴两端选用带座外球面轴承作为支撑，轴承座与机架之间预留了3毫米的调整垫片间隙，长期运行出现磨损后可以快速调整同心度，不需要整体拆卸转子组件就能完成维护。设备侧面的传动轮采用防护罩半封闭设计，既满足安全防护的要求，又能方便日常巡检时检查皮带张紧度，防护罩上预留的观察口可以直接看到皮带的磨损状态，不需要频繁拆卸防护结构。

　　出料端设置在机架下部的居中位置，对应的输送设备接料口可以直接对接皮带机或者螺旋输送机，出料口的法兰尺寸按照通用散料输送接口设计，不需要额外制作变径接头就能完成管路对接。在结构设计的细节上，破碎腔的侧衬板采用可更换的耐磨件安装结构，衬板与腔体外壳之间用沉头螺栓固定，当衬板磨损到极限厚度时，只需要打开侧部的检修门就能完成更换，不需要拆解上部的进料结构。转子部分的锤片采用铰接式安装，遇到不可破碎的硬物进入腔体时，锤片可以绕安装销轴回转避让，避免刚性冲击直接打坏转子轴或者轴承，降低突发故障的停机概率。机架上部的电机安装座做了长圆孔调节结构，安装传动皮带时可以调整电机位置来控制皮带张紧度，调整到位后用双螺母锁紧固定，避免运行过程中电机移位导致皮带打滑。整套设备的外形尺寸控制在中小型作业场地的适配范围内，整机长度方向预留了检修空间，安装时只需要在设备两侧各留出800毫米的操作通道，就能满足日常维护、易损件更换的操作需求，不需要为设备单独搭建大跨度的安装平台。

　　针对搅拌研磨的功能需求，破碎腔后部的研磨腔内壁设计了渐开线式的齿形衬板，物料经过锤片初步击碎后进入研磨区，在锤片的带动下与齿形衬板反复摩擦剪切，最终达到要求的出料粒度后从下部筛网排出，筛网采用弧形拼接结构，不同粒度要求的作业场景只需要更换对应孔径的筛网就能完成工艺调整，不需要改动其他结构部件。设备的整体重心落在机架支腿围成的矩形区域中心位置，满负荷运行时的动载荷经过机架传导到地面，不会出现明显的共振偏移，不需要额外做很重的混凝土基础就能稳定运行，适合小型加工厂、移动式破碎站点这类基础条件有限的使用场景。
