垂直式肘节快速压紧夹具结构设计

在车间工装夹具的选型库里，手动快速压紧件永远是小批量多工位治具里的高频选项，这款垂直式肘节压紧夹，就是针对需要频繁开合、快速装卸工件的工位设计的手动夹紧元件。很多做注塑件后处理、焊接工装、装配线定位的工程师都有体会，用螺栓压板锁紧每次拧螺母要耗十几秒，遇到批量大的工位，操作员反复拧动的劳动强度很高，还容易因为锁紧力不一致导致工件装夹偏差，而肘节结构的压紧夹刚好能解决这个痛点——利用连杆机构的死点位置实现锁紧，只要扳动手柄到闭合位置，就能自动锁死，不会因为加工过程中的振动松脱，打开的时候只要反向扳动手柄，压头会自动抬升足够的高度，方便工件取放，整个操作过程单手握持就能完成，单次装夹的动作耗时不超过两秒，非常适合流水线上的重复装夹作业。

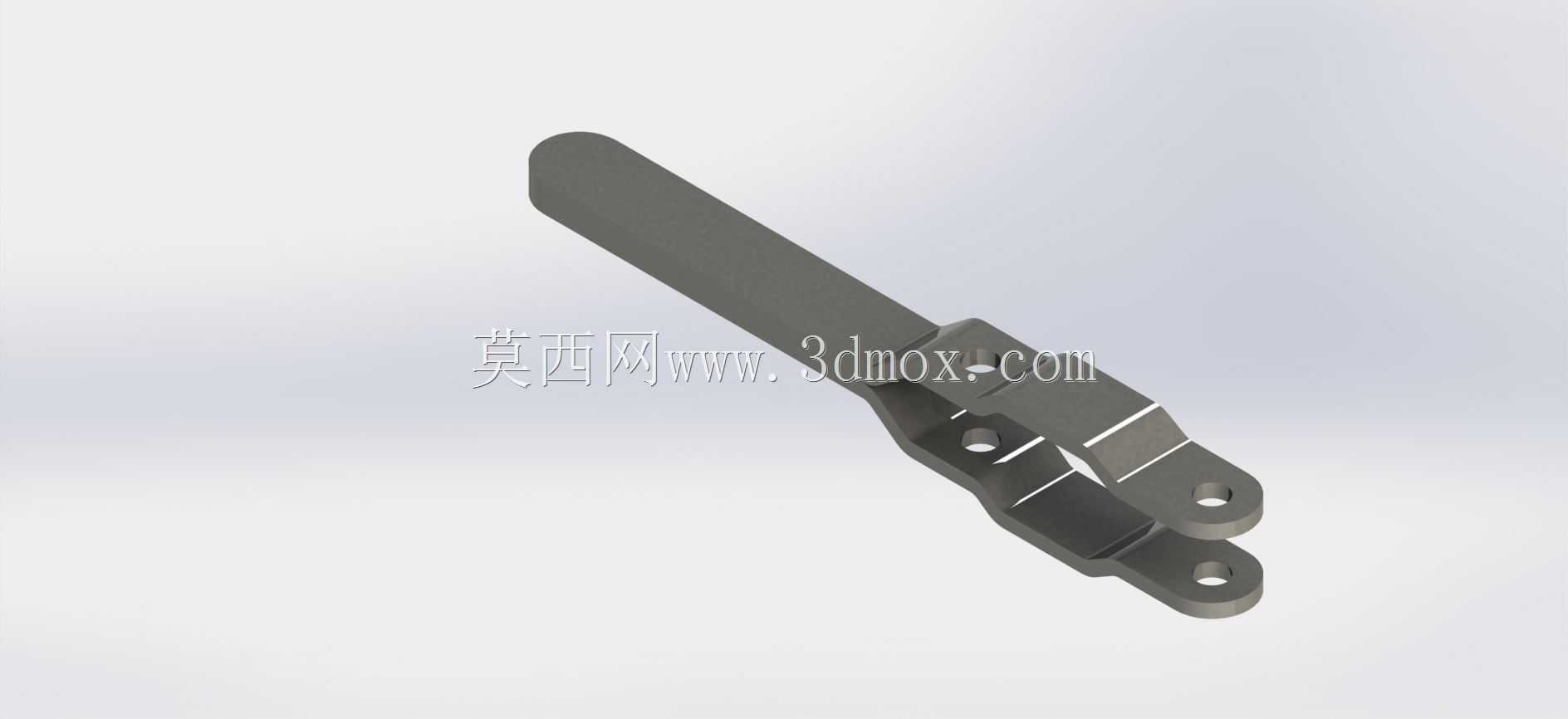

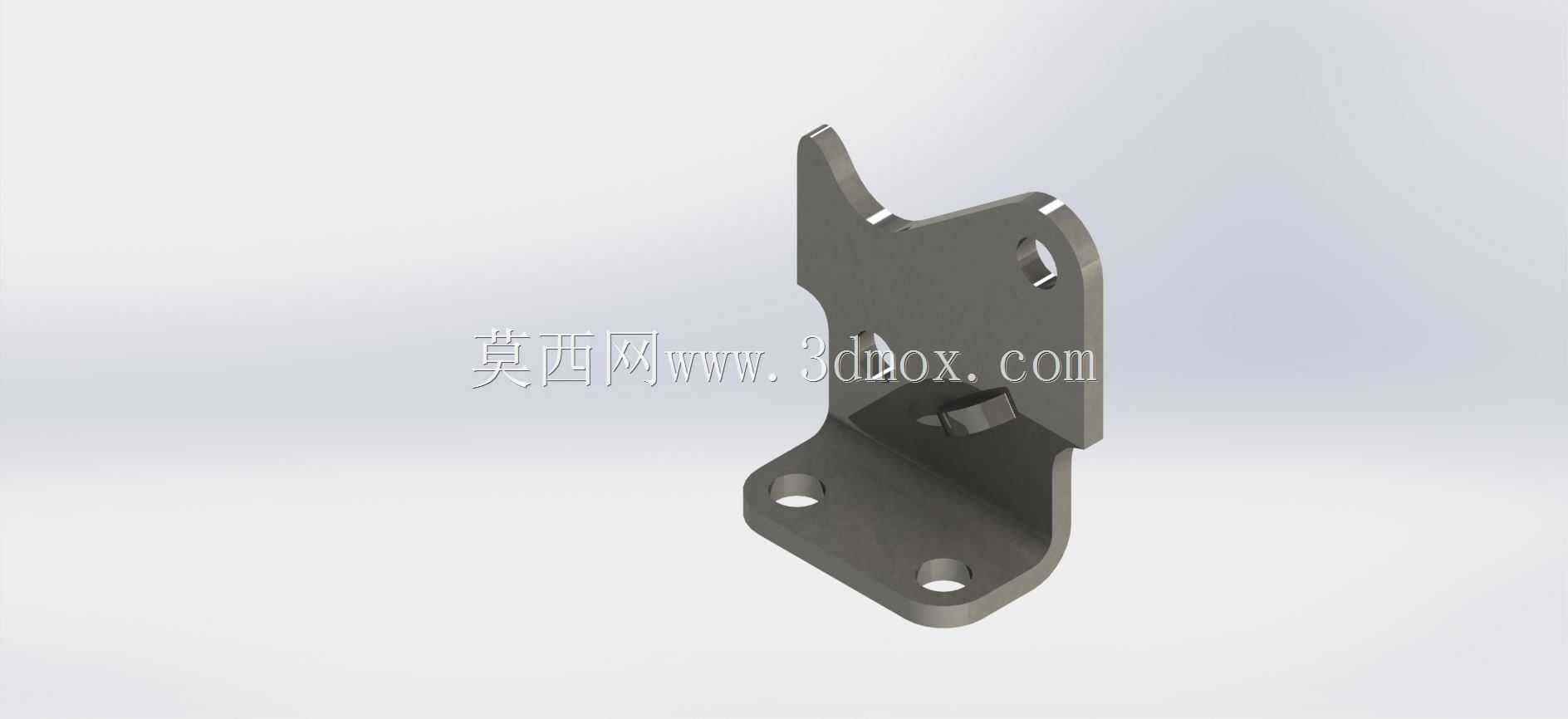

从结构设计逻辑来看，这款夹具的核心是四连杆肘节机构，手柄端的力臂做了加长处理，红色的绝缘握套不仅能提升握持的摩擦力，在焊接工位使用时还能隔绝焊渣飞溅带来的烫手问题，避免操作员误碰金属构件被烫伤。底座采用带安装孔的平板式设计，两个长圆形的安装孔可以适配一定范围内的安装位置偏差，不需要在工装板上打高精度的定位孔，现场安装的时候只要把底座放在预设位置，穿入螺栓拧紧就能固定，后期如果需要调整压紧位置，松开螺栓就能沿着长孔微调，对工装改制的适配性很强。压头部分采用带橡胶垫的可调螺杆结构，螺杆可以旋转调整伸出长度，适配不同高度的工件压紧需求，端部的橡胶垫能避免刚性压头直接接触工件表面，压伤铝件、塑料件这类软质工件的表面，同时橡胶的摩擦力还能提升压紧的可靠性，避免工件在压紧过程中出现滑移。

实际应用场景里，这类夹具的覆盖范围很广：在注塑生产线上，它可以装在剪浇口治具上，压住注塑件的本体，操作员手持气剪修剪浇口的时候不会出现工件移位；在小件焊接工位，多台同规格的夹具可以并排安装在焊接工作台上，分别压住工件的不同点位，保证焊接过程中拼接缝隙不会错位；在装配流水线的检测工位，它可以把待检测的工件压在定位靠模上，避免检测过程中工件晃动导致检测数据偏差；甚至在小型零件的铣削、钻孔加工中，只要切削力不大，这类夹具也能作为快速装夹元件使用，比传统的机用虎钳装夹效率高很多。

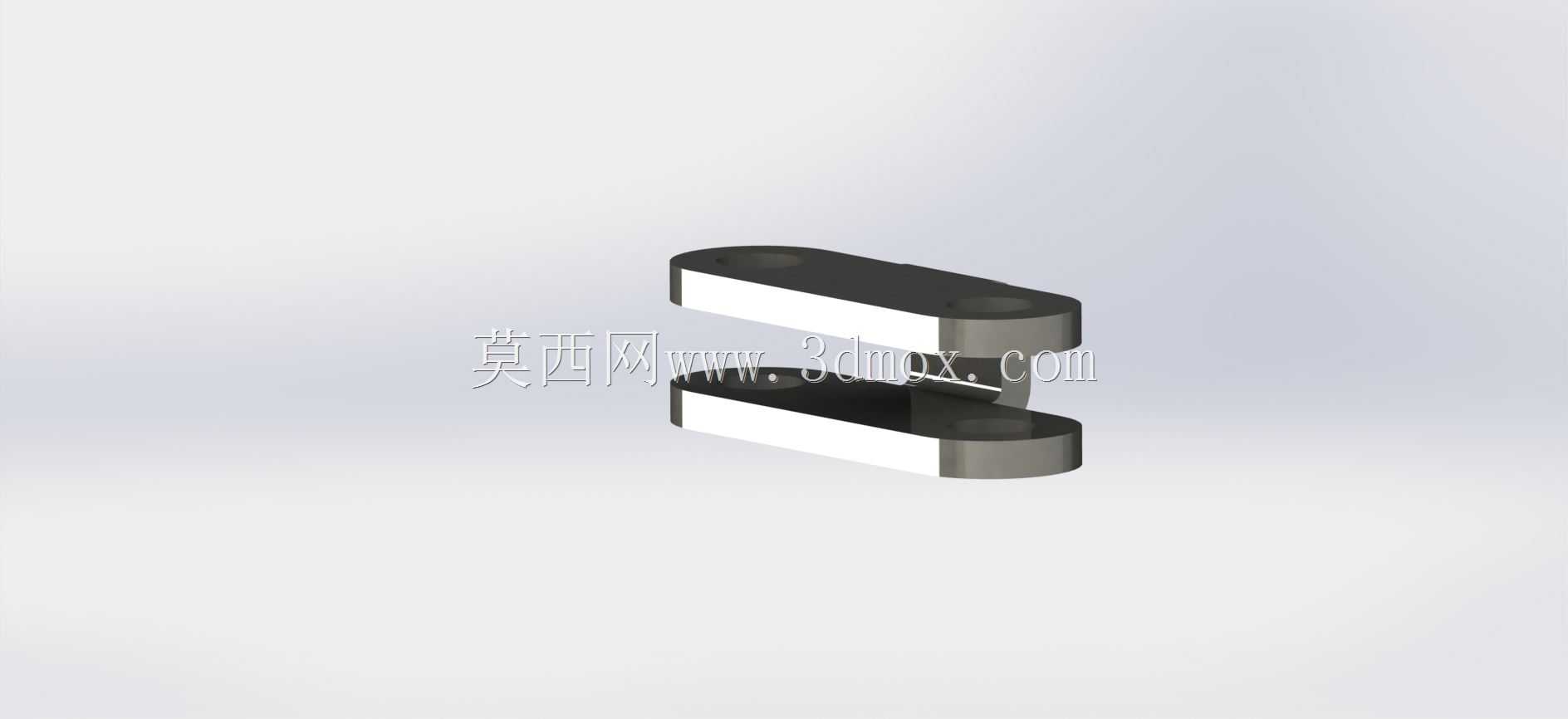

设计这款夹具的三维模型时，要重点关注几个安装边界尺寸：首先是底座的安装孔距，要和常用的工装铝型材槽距匹配，方便直接装在工业铝型材搭建的工装上；其次是压头的开合行程，要保证打开状态下压头底部到安装面的高度足够，方便工件从侧面取放，不需要把压头完全拆下来；还有手柄的扳动角度，要保证闭合状态下手柄处于垂直向下的位置，不会突出到工装的操作通道里，避免操作员走动的时候误碰手柄导致夹具松开；另外连杆机构的铰接点都做了衬套设计，长期反复扳动也不会出现铰接孔磨损导致的锁紧间隙，整个机构的锁紧力可以通过调整压头螺杆的伸出量来微调，针对不同壁厚、不同材质的工件，可以调整到合适的压紧力，既不会因为压力太小导致工件松动，也不会因为压力太大把薄壁工件压变形。

很多新手工程师在选用这类肘节夹具的时候，容易忽略压紧力的方向问题，这款垂直式夹具的压紧力是垂直向下指向安装底座的，安装的时候要保证工件的被压紧面和安装面平行，避免出现侧向分力导致夹具受力变形；另外要注意，肘节夹具的锁紧是靠机构死点实现的，不能在手柄上额外加延长杆来加大锁紧力，不然会导致连杆机构过载变形，反而失去锁紧作用。从维护角度来说，这类夹具没有复杂的液压、气动元件，只需要定期在铰接点滴少量润滑油，就能保证长期使用的扳动顺畅性，不需要复杂的日常维护，对生产现场的使用环境要求很低，哪怕是有粉尘、少量切削液溅落的工位，也能稳定工作，不会像气动夹具那样因为气管漏气、气缸活塞卡滞出现故障。
