小型木制品用隐藏式桶形合页结构

这类桶形铰链在小型木制构件的连接场景中应用十分广泛，常见于微型橱柜、珠宝收纳盒、小型木质展示柜等需要做开合动作的木制品上，部分对外观整洁度要求较高的小型木质工艺摆件的活动结构也会选用该类铰链。和常规外露式合页不同，它的桶形轴套结构在门扇完全闭合时，会完全嵌入门扇与门框的预开槽位内，从外部看不到铰链的连接结构，能最大程度保留木制品的外观完整性，不会因为五金件的外露破坏木质表面的整体质感。

从功能特性来看，这类铰链同时兼顾了焊接固定与可拆卸两种使用需求，针对不同的加工场景可以选择不同的安装方式：如果是批量生产的标准化木质构件，可以在预装位预先加工出匹配轴径的沉孔，将铰链的固定页通过自攻螺丝穿过页片上的预冲孔完成固定，后期需要拆卸门扇时，只需要抽出中间的铰接芯轴，就能将门扇和门框分离，不需要拧下全部固定螺丝，大幅降低后期维护、漆面修补时的拆装难度；如果是针对金属材质的小型箱柜结构，也可以直接将铰链页片焊接在柜体连接位，依靠焊接强度实现更高的承重能力，适配自重更大的金属门扇。

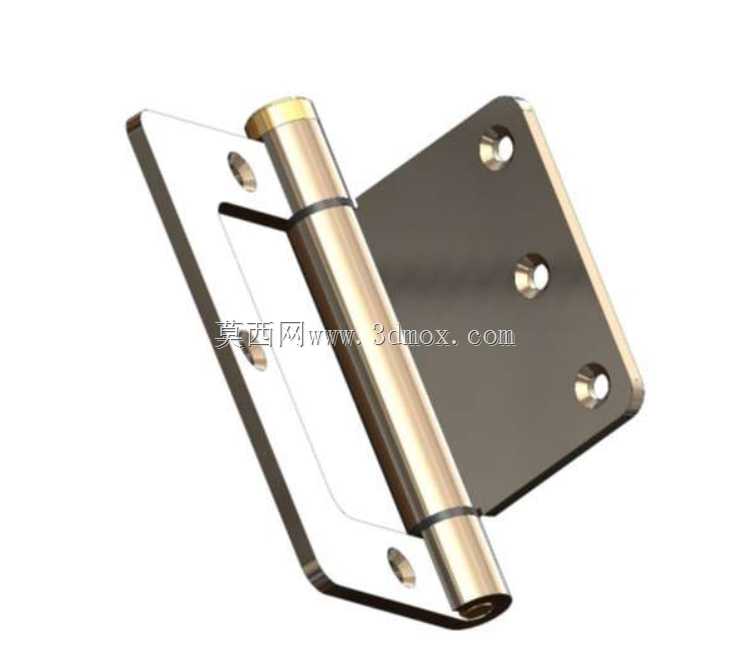

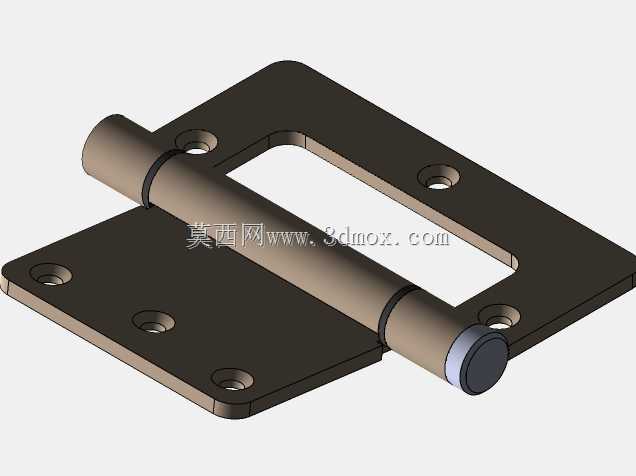

在设计思路上，该铰链的页片采用了不对称的结构设计，其中一侧页片带有延伸的折弯挡边，在门扇开合到最大角度时，挡边会和另一侧页片形成物理限位，避免门扇开合角度过大导致连接位的木材出现劈裂，也能防止铰接芯轴受到侧向的剪切力出现变形。铰接轴套采用了分段式的卷圆结构，中间的芯轴和卷圆套之间预留了微小的配合间隙，既保证门扇转动时没有卡顿感，也能避免间隙过大导致门扇出现下垂晃动。页片上的固定孔采用了沉头设计，螺丝锁紧后螺丝头会完全没入页片表面，不会出现凸起刮蹭木制品表面的情况，也能保证页片和安装面完全贴合，不会出现安装间隙导致的连接松动。

从安装边界来看，该类铰链的整体厚度较薄，安装时只需要在门扇和门框的连接侧边开出深度匹配轴套直径的浅槽，不需要在木材表面开出大面积的嵌装槽，对木材本身的结构强度破坏极小，即便是厚度只有12mm的薄木板也能完成安装，不会因为开槽导致木板出现断裂。两个页片的固定孔位采用了错位排布，安装时两侧的固定螺丝不会出现干涉，即便是新手安装也不容易出现孔位打偏的问题。铰接芯轴的两端做了圆弧收边处理，安装时不需要刻意对准就能顺利穿入卷圆套，装配效率比常规的平开合页更高。在实际选型时，需要根据门扇的自重选择对应页片厚度的型号，页片厚度越大，承重能力越强，针对珠宝盒这类自重较轻的构件，选用薄款页片就能满足使用需求，如果是自重较大的实木橱柜门，则需要选用加厚页片、带加强筋的型号，避免长期使用后页片出现变形导致门扇开合不畅。
