全向移动麦克纳姆轮结构设计方案

在仓储AGV、智能巡检机器人、窄通道转运设备的行走机构选型中，麦克纳姆轮是实现零半径转向、任意方向平移的核心部件，区别于传统差速轮、舵轮的运动逻辑，这类轮组不需要额外设置转向驱动机构，仅通过多个轮组的转速差与转向组合，就能完成横向斜向、原地自旋等复杂移动动作，适配空间受限的作业场景，比如密集仓储货架间的物料转运、生产线上工位间的精准对位、狭小舱室内的巡检设备移动，都能依靠这类轮组的运动特性减少设备转弯半径，提升空间利用率。

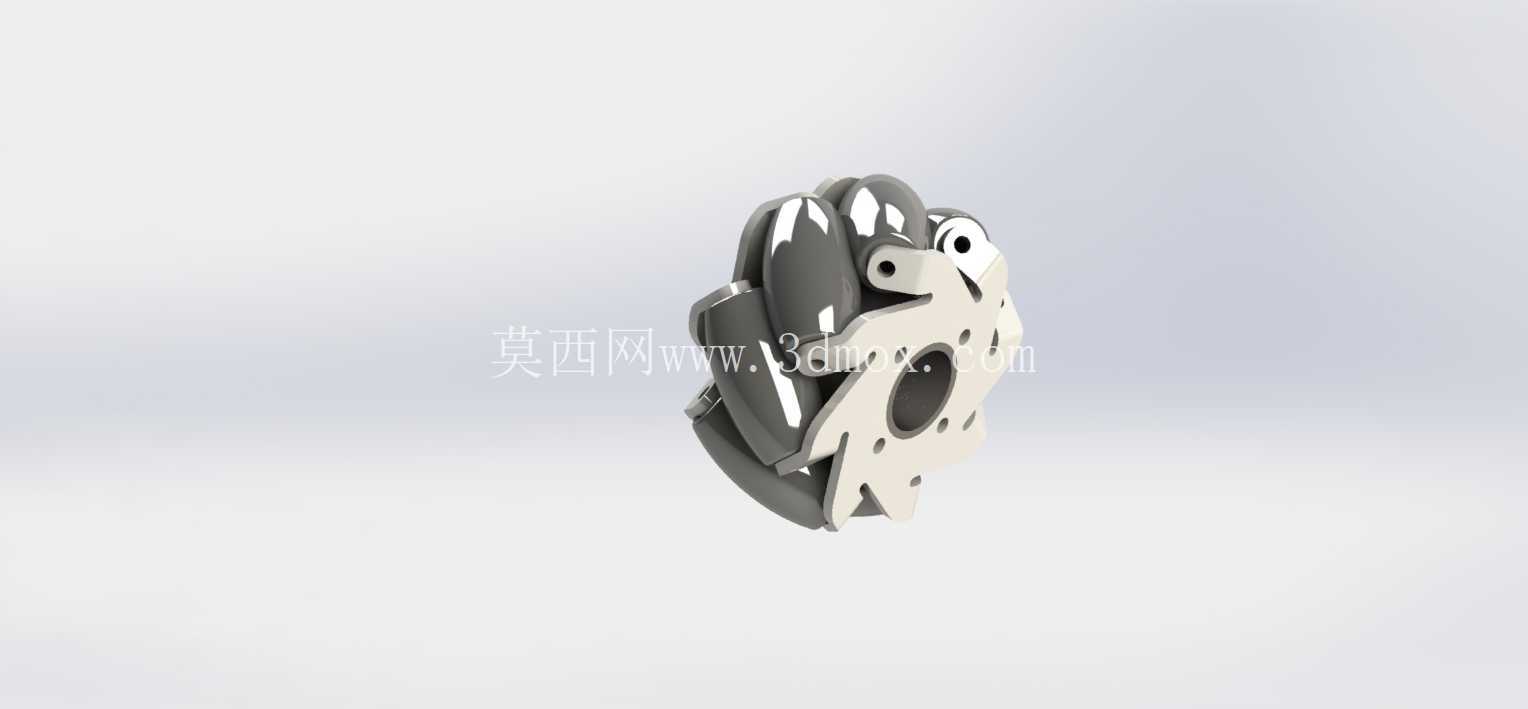

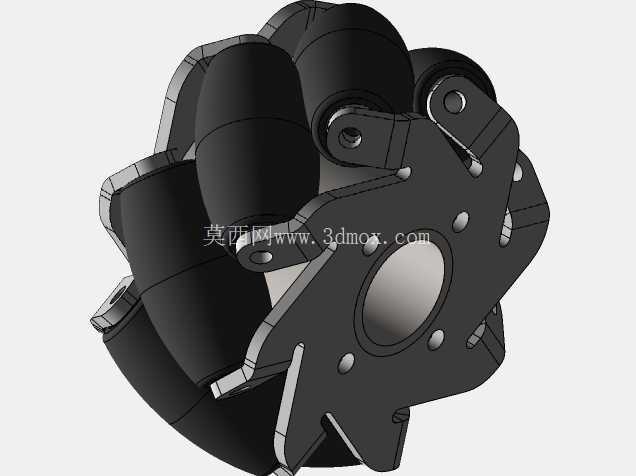

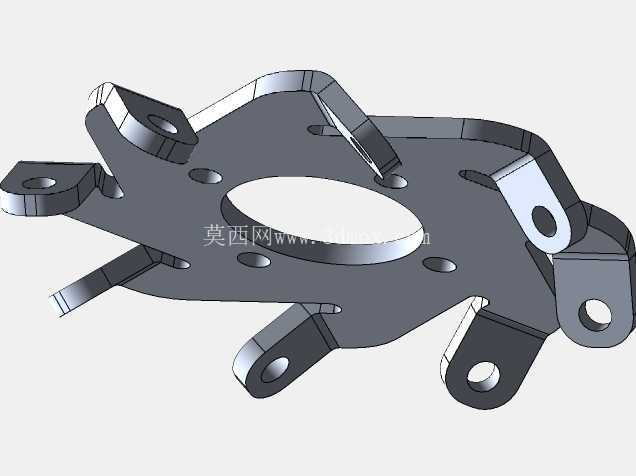

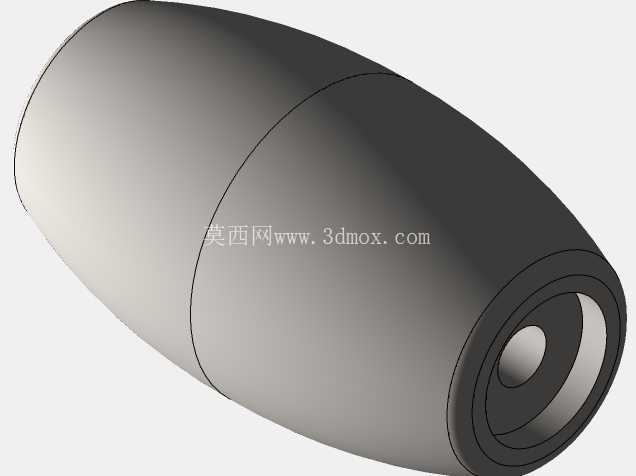

从结构设计逻辑来看，这款麦克纳姆轮采用轮毂与周向辊子组合的形式，轮毂主体作为承载核心，周向均匀分布的鼓形辊子轴线与轮毂主轴线呈固定夹角，通常为45度布局，每个辊子都能绕自身轴线自由转动，当轮毂被驱动旋转时，接触地面的辊子会产生分解到横向与纵向的摩擦力，多个轮组的摩擦力矢量叠加后，就能合成任意方向的合力，驱动设备完成对应方向的移动，不需要改变轮组自身的朝向。设计过程中需要重点考虑辊子的包角布局，确保任意时刻轮毂与地面的接触点都有至少一个辊子平稳接触，避免行走过程中出现颠簸、跳轮的问题，同时辊子的外廓曲线需要匹配地面接触特性，保证接触过程中轮组的等效滚动半径保持一致，减少运动过程中的速度波动。

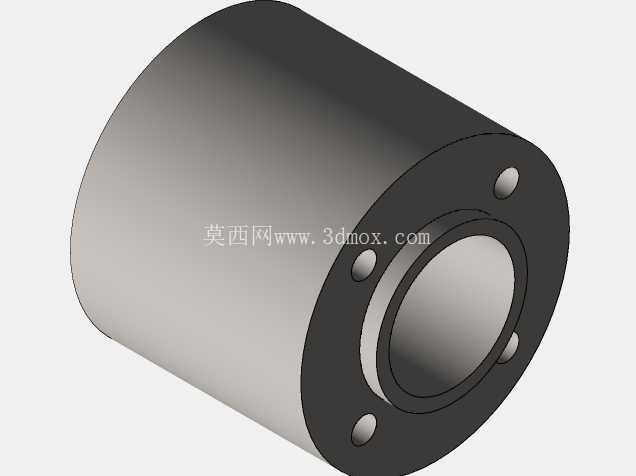

安装边界方面，这类轮组的轮毂中心设置有标准安装孔位，可直接适配常规的驱动电机输出轴，孔位周边设计有定位止口，保证轮组与电机输出轴的同轴度，避免高速转动时出现动平衡问题。轮组的轴向尺寸需要匹配底盘的安装空间，周向辊子的外伸尺寸需要预留足够的安全间隙，避免轮组转动时与底盘支架、外围护板发生运动干涉。辊子的材质通常选用聚氨酯包胶结构，兼顾地面摩擦力与耐磨性能，轮毂主体采用硬质铝合金加工，在保证结构强度的前提下降低轮组自身重量，减少驱动电机的负载。

实际应用中，这类轮组通常以四个为一组搭配使用，分别布置在底盘的四个角位置，每个轮组独立配置驱动电机，通过运动控制器协调四个电机的转速与转向，就能实现全向移动的功能。设计时需要注意四个轮组的安装高度保持一致，确保每个轮组都能均匀承受设备重量，避免单个轮组负载过大导致辊子过早磨损。同时辊子的安装角度需要保持统一，角度偏差会导致运动合成时出现方向误差，影响设备的移动精度。针对不同的负载场景，可以调整辊子的数量与轮毂直径，大负载场景下选用更大直径的轮毂、更多数量的周向辊子，提升单轮的承载能力，轻载场景下可以适当缩小轮组尺寸，降低整体结构重量。

在运动特性上，这类轮组相比传统行走轮的优势在于不需要预留转弯空间，设备可以直接沿横向移动进入狭窄工位，也可以在原地完成自旋调整朝向，对于需要精准对位的作业场景，比如自动化产线的物料对接、仓储货架的精准叉取，这类轮组可以大幅减少对位调整的时间，提升作业效率。设计过程中还需要考虑辊子的维护更换便利性，辊子作为易损件，长期与地面摩擦会出现磨损，结构上采用快拆式的辊子安装轴，不需要拆卸整个轮毂就能完成单个辊子的更换，降低后期维护的成本与时间。轮毂的动平衡精度也需要满足驱动转速的要求，通常在加工完成后对轮毂整体做动平衡校正，避免高速行走时出现振动，影响设备上搭载的精密传感器、作业机构的正常工作。
