绍尔和孙SohnCal22LR左轮手枪剖视结构设计

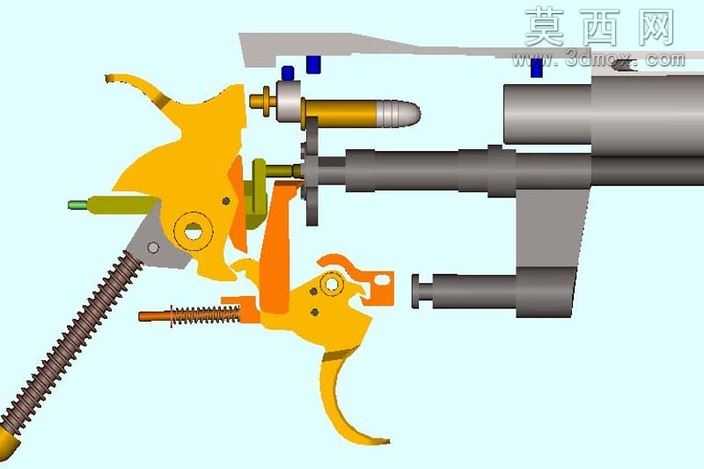

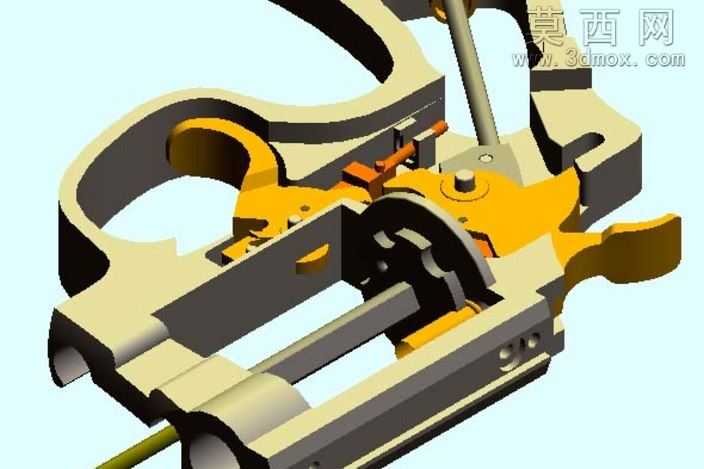

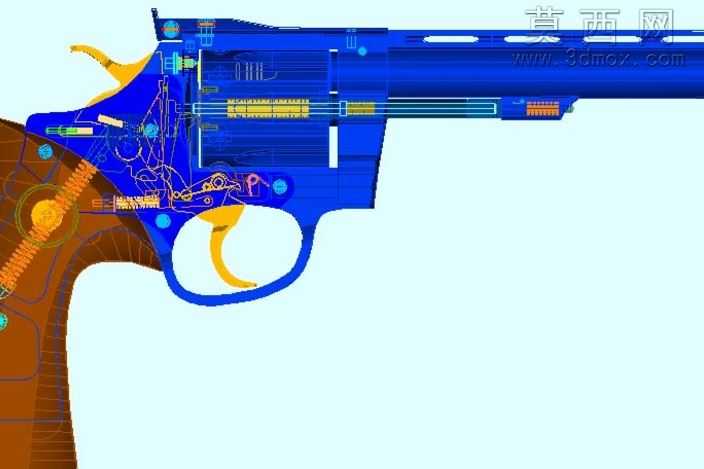

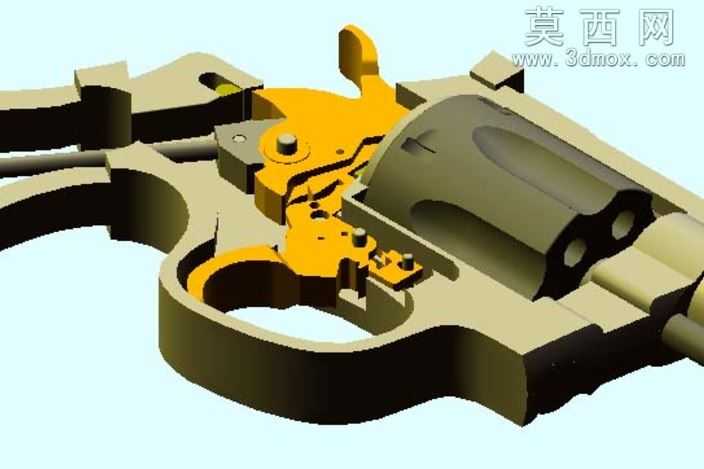

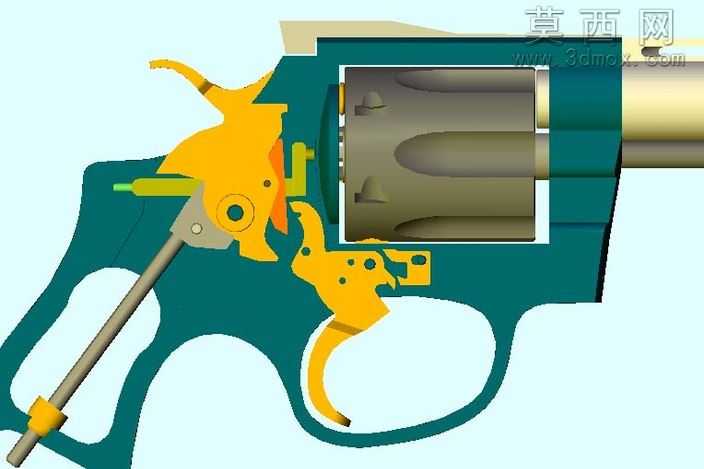

本作品为绍尔和孙Sohn Cal 22 LR口径左轮手枪的剖视结构三维设计，建模过程中严格还原该款小型左轮手枪的真实内部构造，通过半剖视的呈现形式，清晰展现枪械内部各组件的装配关系与运作逻辑。建模阶段首先依据该款左轮手枪的实体测绘比例搭建整体框架，将枪身框架、转轮弹巢、击锤组件、扳机连杆、退壳杆、握把护板等核心部件逐一拆分建模，对每个零件的尺寸公差进行合理校准，保证各部件装配后不存在干涉问题。材质渲染阶段采用差异化配色区分不同功能组件：击锤、扳机、传动连杆等金属击发结构采用亮黄色金属材质，还原钢材表面的金属光泽与加工质感；枪身主体框架采用深墨绿色哑光涂装材质，模拟枪械表面的烤蓝处理效果；转轮弹巢采用灰黑色金属材质，表现弹巢内部的膛线结构与金属厚重感；退壳杆采用金属杆身搭配黄色端头的配色，清晰标识退壳机构的位置与形态。结构设计上完整还原了该款左轮手枪的单动击发逻辑，清晰呈现击锤待击、扳机传动、转轮旋转供弹、击针击发的整套动作传递路径，剖视视角下可直观看到转轮与枪管的对正结构、扳机与击锤的联动卡扣、握把内部的零件避让空间，所有活动部件的连接位置都做了符合机械原理的限位设计，确保虚拟状态下可模拟整套击发动作的运行轨迹。设计过程中重点把控小型左轮手枪的紧凑结构特点，在有限的枪身空间内合理排布所有传动零件，既保证各部件的结构强度符合轻武器设计的力学要求，也还原了该款.22口径左轮手枪小巧精致的外形特征，通过色彩区分的渲染方式降低了内部结构的理解门槛，可直观展现老式小型左轮手枪的精巧机械设计魅力。
