双摩擦轮式无级变速传动机构三维模型

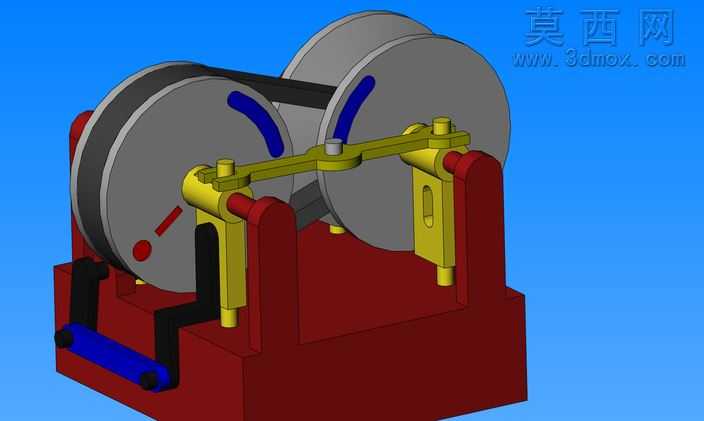

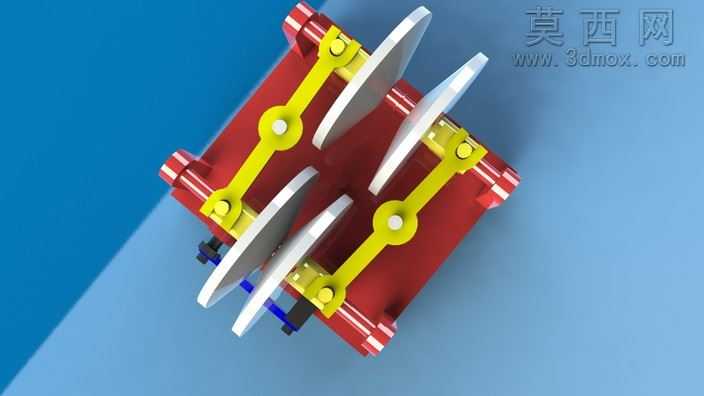

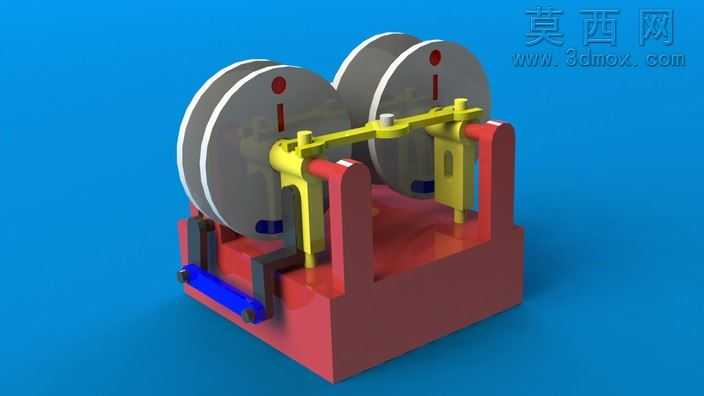

该作品为基于SolidWorks平台完成的双摩擦轮式无级变速器三维建模成果，建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了无级变速机构的核心传动结构。模型主体包含两组平行布置的摩擦传动轮组，每组轮组由两片同轴安装的锥形摩擦盘构成，轮盘表面做了模拟耐磨摩擦材料的质感处理，通过中间的摩擦传动元件实现动力的无档位传递；支撑轮组的立式机架采用一体化基座设计，基座部分做了加强筋结构处理，表面赋予了红色工程塑料的哑光材质，还原了教学演示类模型常用的材质表现；连接两组轮组的调速联动机构采用黄色金属材质渲染，清晰区分出传动构件与支撑构件的功能差异，机构上的铰接点、滑动槽位都做了精细化的建模处理，可直观展示调速时传动元件的位置变化逻辑；基座前端的蓝色操作手柄做了防滑纹理的细节刻画，还原了手动调速操作部件的真实结构。建模过程中对所有配合面做了干涉检查，确保轮组转动、调速机构滑动时无结构冲突，装配层级按照实际机械装配流程划分，从基座预装、轮组定位到调速机构安装的逻辑清晰，可直接用于装配动画制作与结构原理演示。渲染阶段采用纯色蓝色背景突出模型主体，通过光影调整凸显出不同构件的材质差异：摩擦轮的金属磨砂质感、机架的哑光工程塑料质感、传动连杆的金属光泽都得到了清晰呈现，模型的爆炸视图可拆分展示每个零件的独立形态，能够清晰呈现无级变速器通过改变摩擦传动接触半径实现传动比连续变化的核心原理，适合用于机械原理教学、传动方案验证以及相关变速产品的前期设计参考，完整还原了摩擦式无级变速器的结构特征与工作逻辑，所有非标准零件都做了参数化建模处理，可根据实际设计需求调整轮组直径、机架尺寸等参数，快速衍生出不同规格的变速机构方案。
