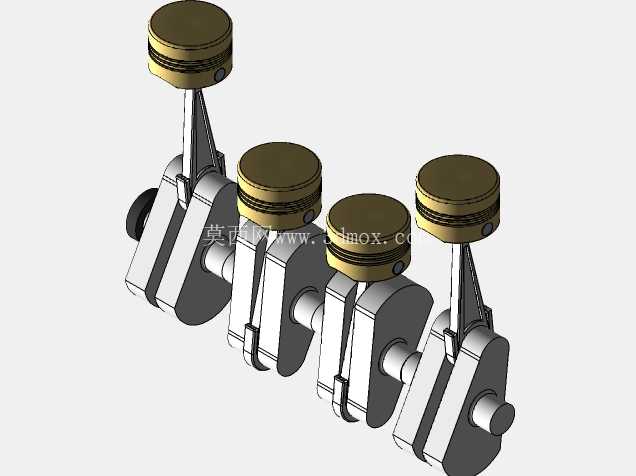

直列四缸发动机无外壳核心传动结构

　　这套直列四缸动力核心结构，是内燃机动力输出单元的核心组成部分，去掉了外围缸盖罩、油底壳、进排气歧管等附属壳体结构，完整保留了动力转换的全部核心传动部件，能直观呈现化学能转化为旋转机械能的完整运动链路，在动力机械研发、教学演示、结构逆向参考等场景中都有很高的实用价值。从实际应用场景来看，这类无外壳的核心传动总成，常被用于职业院校的内燃机结构教学实训，能让学员直观观察活塞往复运动与曲轴旋转运动的转换过程，也可作为乘用车、小型工程机械动力单元前期研发阶段的结构验证载体，帮助设计人员快速核对曲柄连杆机构的运动干涉风险，校核各部件的运动行程边界。

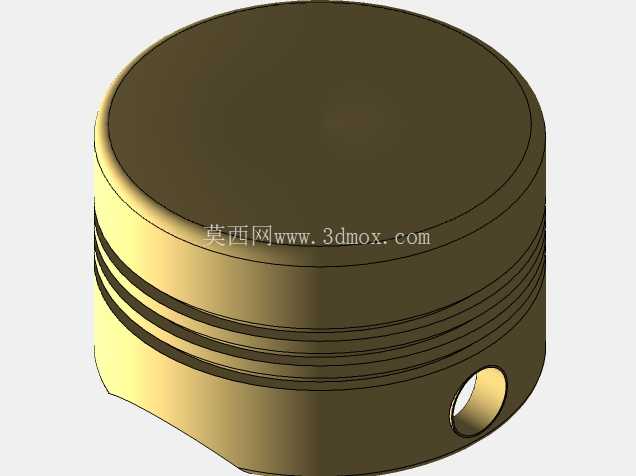

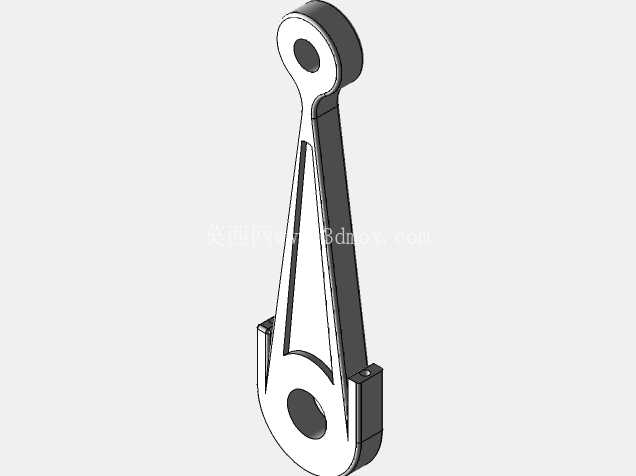

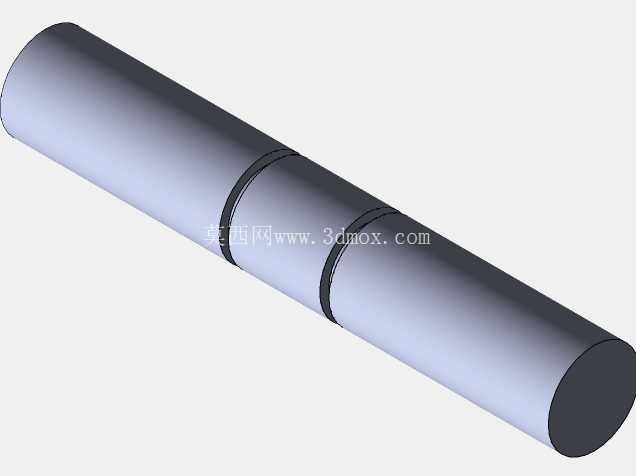

　　从功能特性上看，这套结构完整还原了四缸机的做功顺序逻辑，四个活塞沿曲轴轴向等距排布，相邻缸的曲柄销呈180度夹角布置，能保证曲轴运转过程中一阶往复惯性力的自平衡，相比三缸、单缸结构运转平顺性有明显提升，可输出更连续稳定的旋转扭矩。设计思路上，这套结构优先保证了运动副的配合精度，活塞裙部与连杆小头通过活塞销铰接，连杆大头采用剖分式结构与曲轴曲柄销配合，曲轴主轴颈对应布置在缸体主轴承座位置，各部件的配合间隙都预留了实际工程中的润滑空间，活塞环槽位置也做了对应结构还原，能清晰呈现气环、油环的安装位置，方便使用者理解密封、刮油的结构逻辑。

　　从安装边界来看，四个活塞的缸心距保持统一尺寸，曲轴的轴向总长、主轴颈的径向尺寸都符合常规小排量直列四缸机的通用设计参数，前端的曲轴输出端预留了带轮、飞轮的安装接口位置，可直接对接后续的离合、变速单元，连杆的长度、活塞的行程参数也匹配常规1.5-2.0L排量自然吸气机型的设计范围，在做同类型机型改型设计时，可直接参考这套结构的尺寸比例调整缸径、行程参数，大幅缩短前期结构建模的周期。

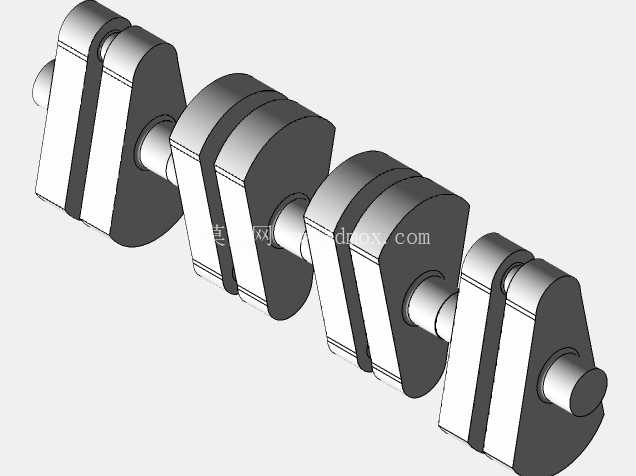

　　在实际工程应用中，这类核心结构的建模精度直接影响后续动力学仿真的准确性，这套模型完整还原了曲柄的配重结构，每个曲柄臂上的配重块都做了对应偏心设计，用来平衡活塞连杆组往复运动产生的惯性力，降低曲轴高速运转时的振动幅度，活塞顶部的凹坑结构也做了还原，对应燃烧室的形状设计，能帮助设计人员理解压缩比与活塞顶部结构的对应关系。对于三维建模从业者来说，这套结构能很好地练习多部件运动配合的建模逻辑，掌握旋转运动与直线运动转换结构的尺寸校核方法，避免出现运动死点、部件干涉等常见设计问题；对于设备选型人员来说，可通过这套结构直观理解四缸动力单元的核心组成，在配套外围附件时更清晰各部件的安装位置与避让空间。
