小型合页式铰链三维结构设计

　　日常做设备护罩、小型机箱柜门、仪表箱侧门的结构设计时，这类小型铰链是选型频率极高的连接件，很多刚入行的工程师容易忽略铰链的安装边界校核，最后装配时出现门体开合剐蹭、合页受力变形的问题，这次建模的这款小铰链，就是针对小型封闭腔体、轻型柜门的连接需求做的结构还原。先从实际应用场景说，这类小铰链的承重范围集中在10kg以内的轻型门体，常见于小型电气控制箱的侧开门、实验室小型仪器的翻盖、设备局部检修口的挡板连接，还有民用领域的小型储物柜门、木质礼盒的铰接部位，相比重型工业合页，它的体积更小，安装后外露结构少，不会破坏设备外观的整体性，同时开合阻尼均匀，不会出现门体下垂错位的问题。

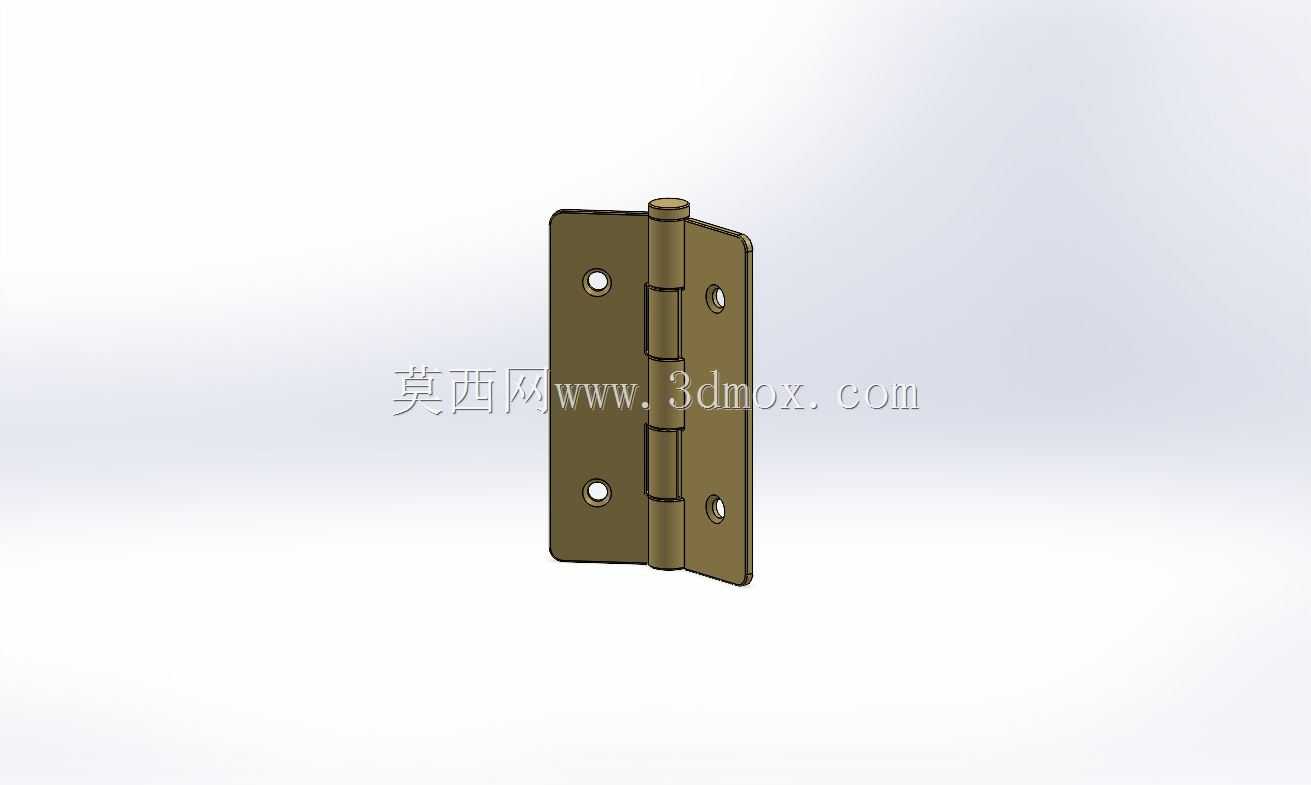

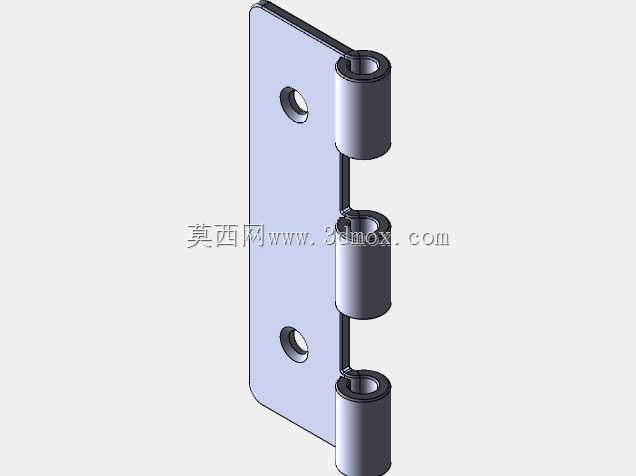

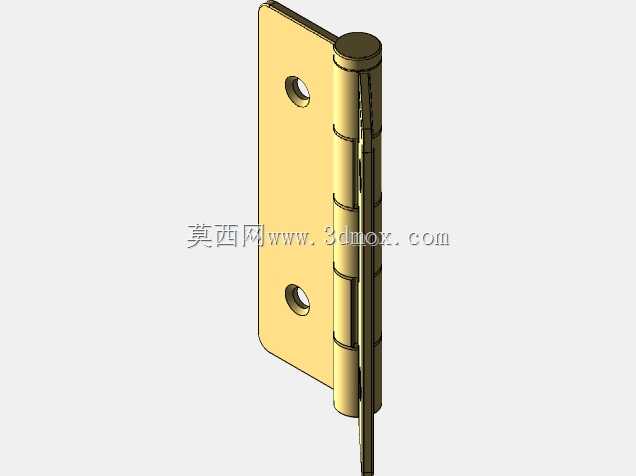

　　从功能特性上看，这款铰链采用两片式页片加中间销轴的经典结构，固定页片上预留了两个沉头安装孔，安装后螺丝头可以完全埋入页片平面，不会突出表面刮蹭经过的人员或者管线，活动页片和固定页片通过中间的卷边轴套配合销轴实现转动，轴套和销轴之间预留了合理的配合间隙，既不会因为间隙过大出现门体晃动，也不会因为间隙过小导致开合卡涩，在常温无强腐蚀的使用环境下，销轴和轴套的磨损量极小，能够满足上万次开合的使用寿命要求。做这个模型的结构设计时，首先要考虑的是安装边界的适配性，页片的厚度控制在2mm，既保证了足够的结构强度，不会因为门体的长期拉扯出现页片变形，也不会因为页片过厚导致门体和安装框架之间的缝隙过大，影响箱体的防护等级。

　　轴套的卷边采用三段式结构，相比整段式轴套，三段式的加工难度更低，装配时销轴的插入更顺畅，同时转动过程中的摩擦面积更小，开合手感更轻盈，页片的四个边角都做了R1.5的圆角处理，避免安装和使用过程中尖锐边角划伤操作人员，也能减少应力集中，避免页片在受力时从边角位置出现开裂。安装尺寸的校核是这类小零件建模的核心，两个安装孔的孔距严格按照常用小型柜门的安装孔位标准设置，孔直径适配M4的沉头螺丝，安装时页片距离门体边缘的预留距离控制在5mm，既保证螺丝固定后页片不会突出门体边缘，也不会因为距离边缘过近导致门体基材开裂。销轴的两端做了翻边铆接处理，装配完成后销轴不会从轴套中滑出，不需要额外加装卡簧或者固定销，减少了装配的零件数量，提升了组装效率。很多工程师选型时容易忽略铰链的开合角度限制，这款铰链的最大开合角度可以达到180度，门体打开后可以完全贴靠在箱体侧面，不会占用检修通道的空间，在开合到90度位置时没有明显的卡位阻尼，适合需要常开状态进行设备检修的场景，如果需要增加定位功能，也可以在销轴位置加装阻尼垫片，不需要改动页片的主体结构。建模过程中对页片的折弯角度做了精准的公差控制，固定页片和活动页片在闭合状态下的平面度误差控制在0.1mm以内，安装后门体和框架之间的缝隙均匀，不会出现一边宽一边窄的问题，页片表面的安装孔位置度公差控制在0.05mm，和标准孔位的适配性好，现场安装时不需要重新扩孔或者调整位置。另外针对不同的使用场景，这个铰链的结构可以做快速的衍生调整，比如需要在潮湿环境使用时，可以将材质更换为304不锈钢，只需要调整页片的表面处理参数，不需要改动整体的安装尺寸和结构形式；如果是用于非金属材质的门体，比如亚克力门板、PVC门板，可以将沉头孔更换为自攻螺丝适配的孔型，同样不需要改动主体结构。

　　在做装配验证时，要特别注意铰链安装后门体的转动轨迹，避免门体开合时和箱体上的其他突出部件比如锁具、把手、观察窗出现干涉，这款铰链的转动中心距离页片安装平面的距离经过优化，门体转动时的扫掠空间最小，能够适配更多紧凑结构的箱体设计，不会因为铰链的转动半径过大导致门体和框架剐蹭。很多小型设备的结构设计中，铰链属于容易被忽视的小零件，但恰恰是这类小零件的选型和安装尺寸校核不到位，会导致后期样机测试时出现各种装配问题，比如门体关不严、开合卡涩、螺丝突出刮线，甚至使用一段时间后页片变形导致门体脱落，所以在建模阶段就把所有安装边界、配合公差、转动轨迹都做精准的还原，能够给后续的结构选型、装配模拟提供准确的参考，减少后期改模的成本。
