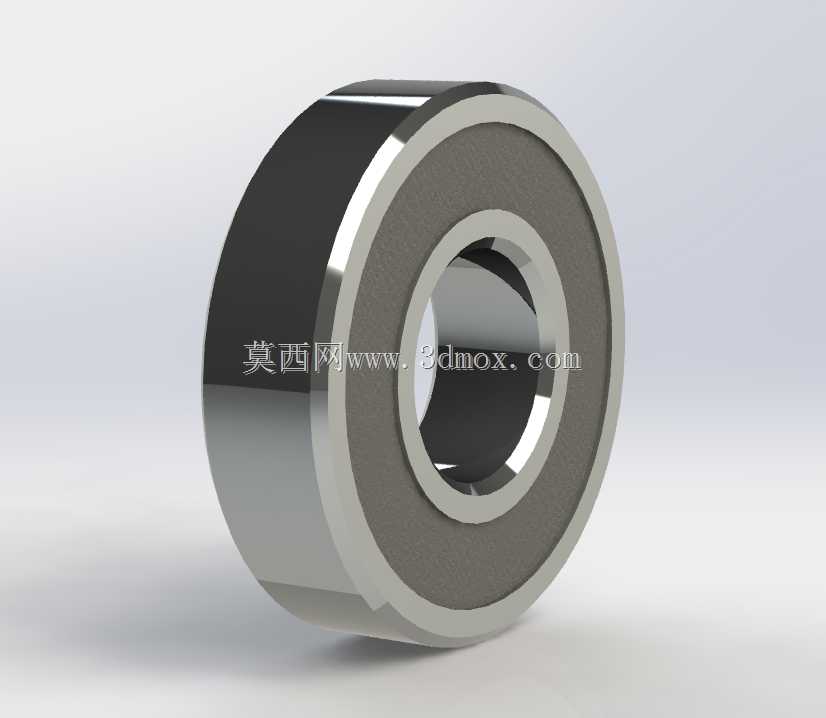

可参数化调整尺寸的密封型滚动轴承结构

在各类旋转传动场景中，这类带双侧密封的深沟球轴承是应用覆盖范围最广的支撑类零件，从民用家电的电机输出端，到工业输送线的辊筒支撑位，再到小型机床的进给轴端，都能见到这类结构的身影。它的核心作用是为旋转轴提供径向与少量轴向的支撑约束，将轴运转过程中的摩擦阻力控制在极低水平，同时通过双侧的密封结构阻挡外界粉尘、水汽进入轴承内部的滚道区域，避免润滑脂被污染后提前失效，延长部件的整体维护周期。

从设计逻辑来看，这个模型采用了全参数化的建模思路，没有将内圈内径、外圈外径、轴承宽度、密封边厚度这些核心尺寸做固定约束，而是通过全局变量关联所有特征的尺寸参数，设计人员在调用模型时，只需要修改对应变量的数值，就能快速生成对应规格的轴承模型，不需要从零开始绘制草图、搭建特征，能大幅缩短设备整体设计阶段的标准件选型建模效率。建模过程中，内圈的外滚道与外圈的内滚道都采用了与钢球曲率匹配的圆弧截面，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时既能有足够的接触面积承载径向载荷，又不会因为曲率完全贴合导致运转过程中出现卡滞、摩擦阻力过大的问题。

从结构细节来看，轴承的内圈与外圈都采用了轴承钢的实体结构，边缘做了小尺寸的倒角处理，既可以避免安装过程中尖锐的边角划伤安装孔壁或者轴颈表面，也能去除加工过程中产生的毛刺，防止金属碎屑在轴承运转时掉入滚道造成压痕。两侧的密封盖采用了内嵌式的安装结构，密封盖的外圈卡入外圈内侧的密封槽内，内圈的密封唇口与内圈外侧的密封槽形成微小的间隙配合，这种非接触式的密封结构不会给轴承运转带来额外的摩擦阻力，同时能阻挡大部分粒径较大的粉尘与飞溅的液体进入轴承内部，适合在中等污染程度的工业场景下使用。内部的滚动体采用均匀圆周阵列的方式排布，保持架（虽然模型中做了简化处理）的作用是将各个钢球等距分隔开，避免钢球在运转过程中互相碰撞、摩擦，保证所有滚动体受力均匀，不会出现局部载荷集中导致的早期点蚀问题。

在安装边界方面，这类轴承的安装需要匹配两个基准面：一个是与轴承内圈过盈配合的轴颈表面，轴颈的尺寸公差需要按照基孔制的配合要求选取，通常轻载场景下选用k6公差，重载冲击场景下选用m6公差，轴颈的表面粗糙度需要控制在Ra1.6以下，避免表面微观不平度过大导致内圈安装后出现偏心，引发运转振动；另一个是与轴承外圈配合的安装座孔，座孔的公差通常选用H7，表面粗糙度控制在Ra3.2以下，安装时需要注意受力面的选择：将内圈压装到轴上时，压力只能施加在内圈的端面上，不能通过敲击外圈来传递压力，反之将外圈压入座孔时，压力只能施加在外圈端面上，避免滚动体与滚道受到冲击载荷出现凹痕。轴承安装到位后，内圈的端面需要与轴肩贴合，外圈的端面需要与座孔的挡肩贴合，保证轴承的轴向定位准确，不会在运转过程中出现轴向窜动。

在实际应用选型时，需要根据支撑位置的载荷大小、转速高低、工作环境温度来匹配对应的参数：如果是径向载荷较大、转速较低的场景，可以适当加大钢球的直径，增加轴承的额定动载荷；如果是转速较高、载荷较小的场景，可以适当减小钢球直径，优化滚道的曲率参数，降低高速运转时的离心力影响；如果是工作环境粉尘较多、存在液体飞溅的场景，可以将非接触式密封替换为接触式橡胶密封，进一步提升密封性能，不过需要注意接触式密封会带来一定的摩擦阻力，最高允许转速会比非接触密封结构低20%左右。这个参数化模型的优势就在于，设计人员不需要反复调整每个特征的尺寸，只需要根据实际选型得到的轴承参数，修改对应的全局变量，就能快速生成符合安装要求的准确模型，在做装配干涉检查、运动仿真时，能保证模型与实际采购的标准件尺寸完全一致，避免出现装配时的尺寸 mismatch 问题，减少后续生产装配阶段的改模成本。
