CA6140机床用钣金折弯安装支架

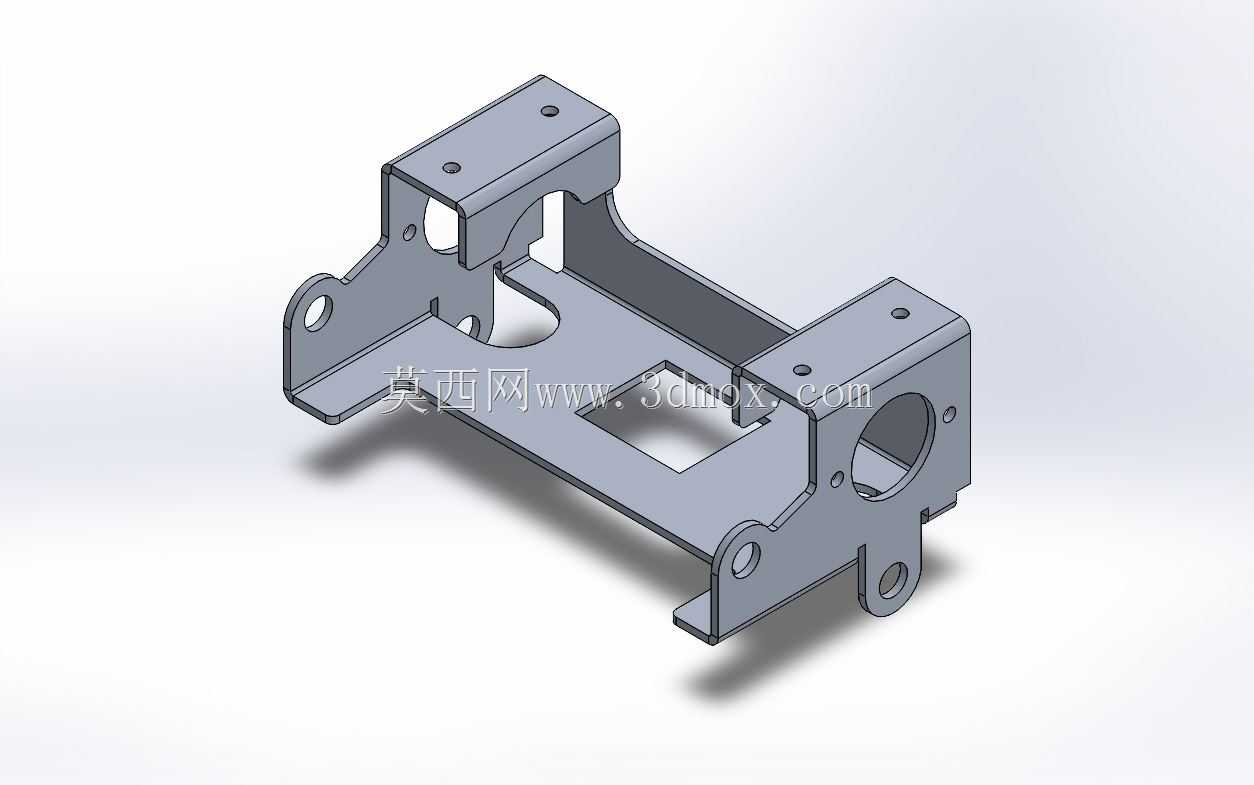

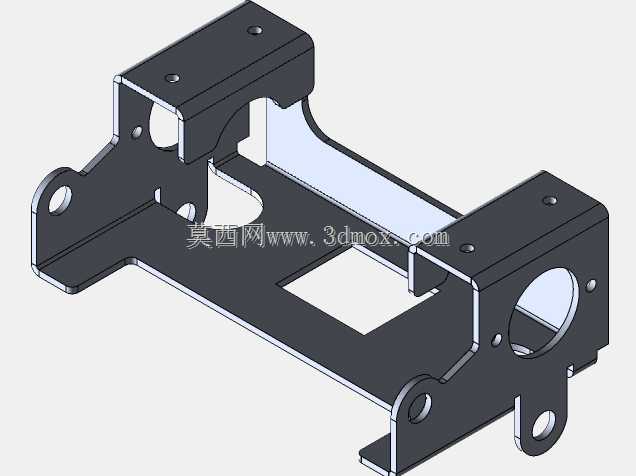

　　这款支架是CA6140系列普通车床配套的安装支撑构件，属于机床内部辅助安装类的钣金结构件，主要用于车床进给箱附近的管线、小型功能模块的承载固定，也可适配同规格卧式车床的局部改装加装场景，在机床装配环节属于不起眼但直接影响附属部件安装精度的小构件。从结构设计来看，整体采用冷轧钢板折弯成型工艺，没有额外的焊接拼接结构，所有连接位都通过一体折弯的翻边强化结构刚度，避免薄板件在长期机床振动工况下出现形变松脱。主体采用U型主承载梁结构，两侧对称伸出带安装孔的支耳，支耳上的安装孔分别适配M6、M8两种规格的内六角螺栓，其中大直径孔位为定位销孔，安装时先穿入圆柱销完成位置定位，再锁紧螺栓完成固定，

　　能有效抵消机床运行时的持续振动带来的连接副滑移问题。支架中部开设的异形镂空槽并非减重设计，而是为了避让车床床身上的凸起导轨筋条，同时预留出管线穿过的空间，避免电缆、润滑油管在支架安装位出现过度弯折，延长管线使用寿命。两端的立式安装面分别设置两个同轴度要求较高的安装孔，用于固定需要保持水平姿态的小型检测模块，比如进给位置的行程开关支架、润滑系统的分油块安装座，安装面的平面度公差控制在0.1mm以内，保证被固定部件的安装姿态不会出现偏斜。从安装边界来看，支架整体长度适配CA6140车床床身侧壁的安装孔距，安装后突出床身表面的高度不超过45mm，不会与溜板箱的移动行程产生干涉，所有边角位置都做了R2的圆角处理，

　　避免装配过程中划伤操作人员或者管线外层。设计过程中优先考虑了钣金加工的工艺性，所有折弯内角都采用与板材厚度匹配的R角，折弯方向避开板材轧制纹理方向，减少折弯开裂的风险，所有安装孔的孔位距离折弯边的距离都大于2倍板厚，避免冲孔时出现折弯边变形。在实际机床运行场景中，这个支架需要长期承受切削振动、润滑油喷淋、切削粉尘附着的工况，所以板材表面采用镀锌钝化处理，不需要额外涂漆就能满足车间环境下的防锈要求，后期维护时如果出现形变，可以直接拆卸更换，不需要对床身进行二次加工。不同于铸造类支架的厚重结构，这款钣金支架在保证足够承载能力的前提下，整体重量控制在0.6kg以内，安装时单人即可完成对位锁紧，不需要额外的吊装辅助，

　　非常适合机床量产装配线的快速装配需求，也适配后期机床维修时的快速替换。结构上的对称设计让支架可以在床身左右两侧通用，减少备件的储备种类，降低生产和售后的备件管理成本，支耳上的部分长圆孔设计预留了±2mm的安装调整余量，允许装配时根据被固定部件的实际位置做小幅微调，补偿床身铸造带来的孔位误差。
