双链轮配合滚子链条传动组件结构

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1087812
  • 双链轮配合滚子链条传动组件结构
  • 双链轮配合滚子链条传动组件结构
  • 双链轮配合滚子链条传动组件结构
  • 双链轮配合滚子链条传动组件结构
  • 双链轮配合滚子链条传动组件结构
  • 双链轮配合滚子链条传动组件结构

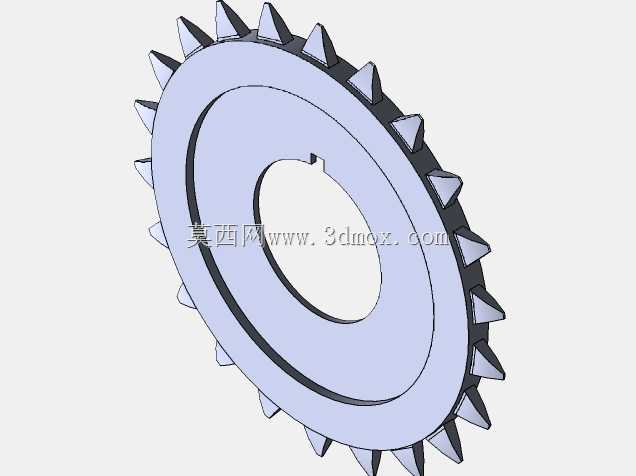

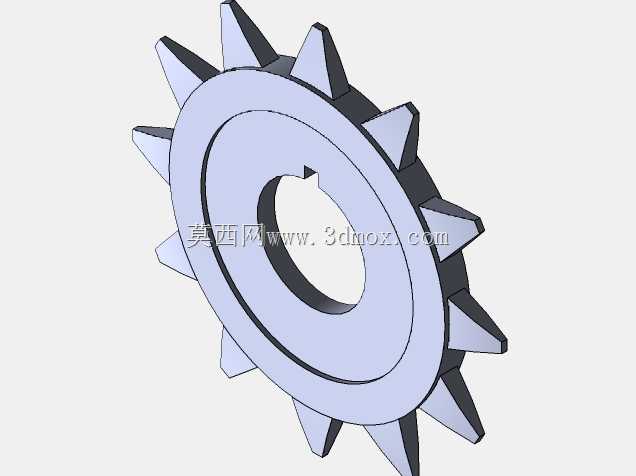

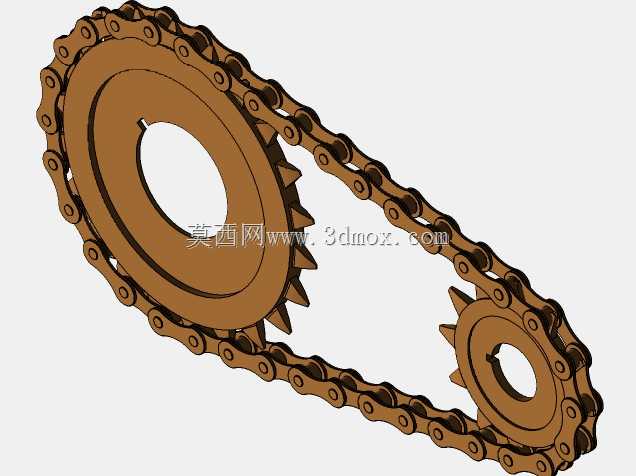

  这套链传动结构在常规工业传动场景里的适配性极强,从输送线的动力传递到小型设备的主轴同步,都能见到这类结构的实际应用。区别于带传动的打滑丢转问题,也不同于齿轮传动对中心距的严苛限制,链传动本身靠啮合传递扭矩,平均传动比能保持稳定,同时允许两轴之间存在较大的中心距,安装布局的灵活度更高。从结构设计逻辑来看,这套组件包含大小两个链轮与配套的滚子链条,大链轮通常安装在动力输出侧,小链轮对接驱动端,通过齿数差实现合理的减速增扭效果,设计时首先要确认的是链轮齿形的啮合精度,齿沟圆弧半径要和链条滚子外径做公差匹配,避免啮合过程中出现卡滞、跳齿的问题,齿侧的倒角处理也需要兼顾链条啮入啮出的顺畅度,减少运行过程中的冲击和磨损。

  实际选型应用中,首先要明确安装边界的尺寸约束:两链轮的中心距需要结合链条节数做匹配,中心距过小会导致链条包角不足,啮合齿数不够容易加剧磨损,中心距过大则会出现链条松边抖动的问题,常规设计里中心距一般控制在30到50倍链条节距的范围,同时松边要预留合适的张紧调节余量,避免长期运行磨损伸长后出现脱链问题。链轮的内孔尺寸需要和对接轴的轴径做公差配合,一般选用过渡配合搭配键槽实现周向固定,轴端要预留挡圈或者锁紧螺母的安装位置,防止链轮运行过程中出现轴向窜动。

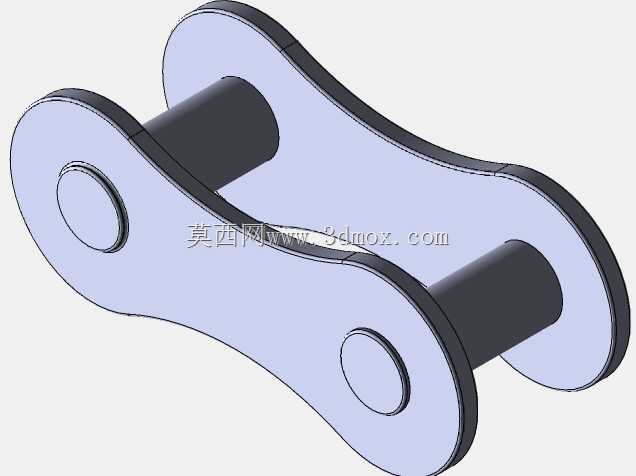

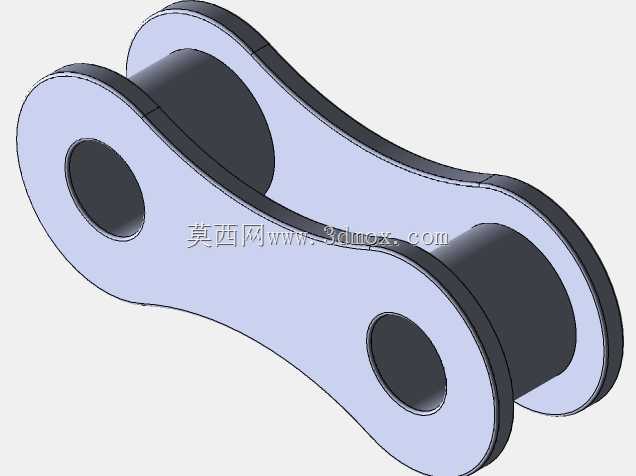

  从功能特性上看,滚子链条的结构设计是把滑动摩擦转化为滚子和套筒之间的滚动摩擦,能有效降低传动过程中的功率损耗,相比普通的套筒链耐磨性能提升明显,适合在有一定粉尘、温度波动的工业车间环境下长期运行,不需要过于频繁的维护保养。设计这套结构的三维模型时,首先要确定链条的节距参数,根据传递的额定扭矩核算链条的破断载荷,再根据传动比要求匹配两个链轮的齿数,齿数选择要避开偶数和链条节数的公约数,这样能让链轮轮齿均匀磨损,延长整体使用寿命。链轮的齿宽尺寸要比链条内节内宽略小,留出合理的间隙,避免链条侧向偏移时出现卡滞,轮毂的长度要结合轴的固定方式确定,保证和轴的接触长度足够传递扭矩,不会出现应力集中导致的轮毂开裂问题。

  实际安装调试的时候,要保证两个链轮的端面处于同一平面,不能出现偏斜,否则会加剧链条和链轮侧面的磨损,严重时还会导致脱链事故;链条的张紧度要调整到合适范围,用手按压松边链条,下沉量控制在中心距的2%左右最为合适,过紧会增大运行阻力加速磨损,过松则容易出现抖动跳齿。这类链传动组件广泛应用在各类输送设备、农业机械、轻工机械、机床辅机的动力传递环节,在低速重载、传动比要求稳定、两轴中心距较大的工况下,相比其他传动形式有明显的结构优势,不需要像齿轮传动那样做高精度的箱体密封,也不需要像带传动那样频繁调整张紧力更换磨损的带体,整体的运维成本更低。建模过程中需要注意链条的装配逻辑,每一节链节的铰接自由度要符合实际运动状态,才能在运动仿真时真实模拟链条绕入链轮、啮合传动、绕出链轮的完整过程,验证运动过程中是否存在干涉、链条张紧度是否合理,提前发现设计中存在的尺寸匹配问题,减少实际加工装配时的整改成本。链轮的齿形绘制要符合对应的传动标准,保证齿形的渐开线或者直线段参数准确,才能和链条滚子实现顺畅啮合,避免出现建模时齿形偏差导致实际加工后无法装配的问题。
