6003型深沟球滚动轴承结构设计

在轻载传动、精密仪器、小型机电设备的旋转支撑场景中，单列深沟球轴承是应用覆盖范围极广的支撑部件，6003规格的深沟球轴承凭借紧凑的尺寸参数，在很多安装空间受限的旋转工位上承担核心支撑作用。这类轴承的核心功能是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，在很多对旋转精度有基础要求、载荷水平不高的传动场景中，不需要额外搭配复杂的支撑组合，单套轴承即可满足轴系的定位与支撑需求。从实际设备应用来看，这类小尺寸深沟球轴承常见于小型电机输出端、办公设备传动辊、家用机电产品旋转部位、仪器仪表调节机构、小型输送线从动辊等场景，在这些场景中，轴系的转速通常处于中低区间，径向载荷不会超过轴承的额定静载荷阈值，同时偶尔出现的轴向窜动力也在轴承的承受范围内，不需要额外加装推力轴承来分担轴向力。

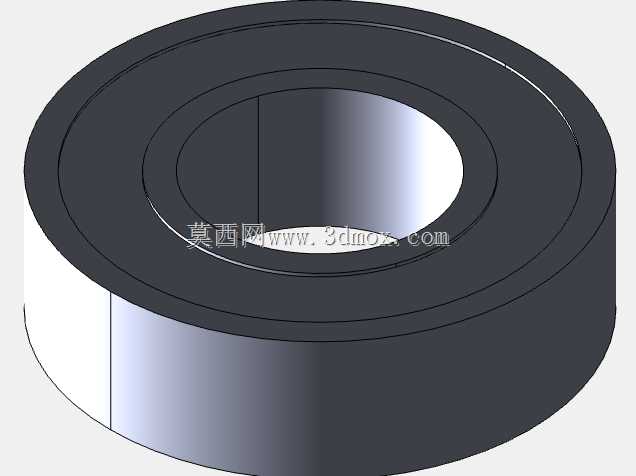

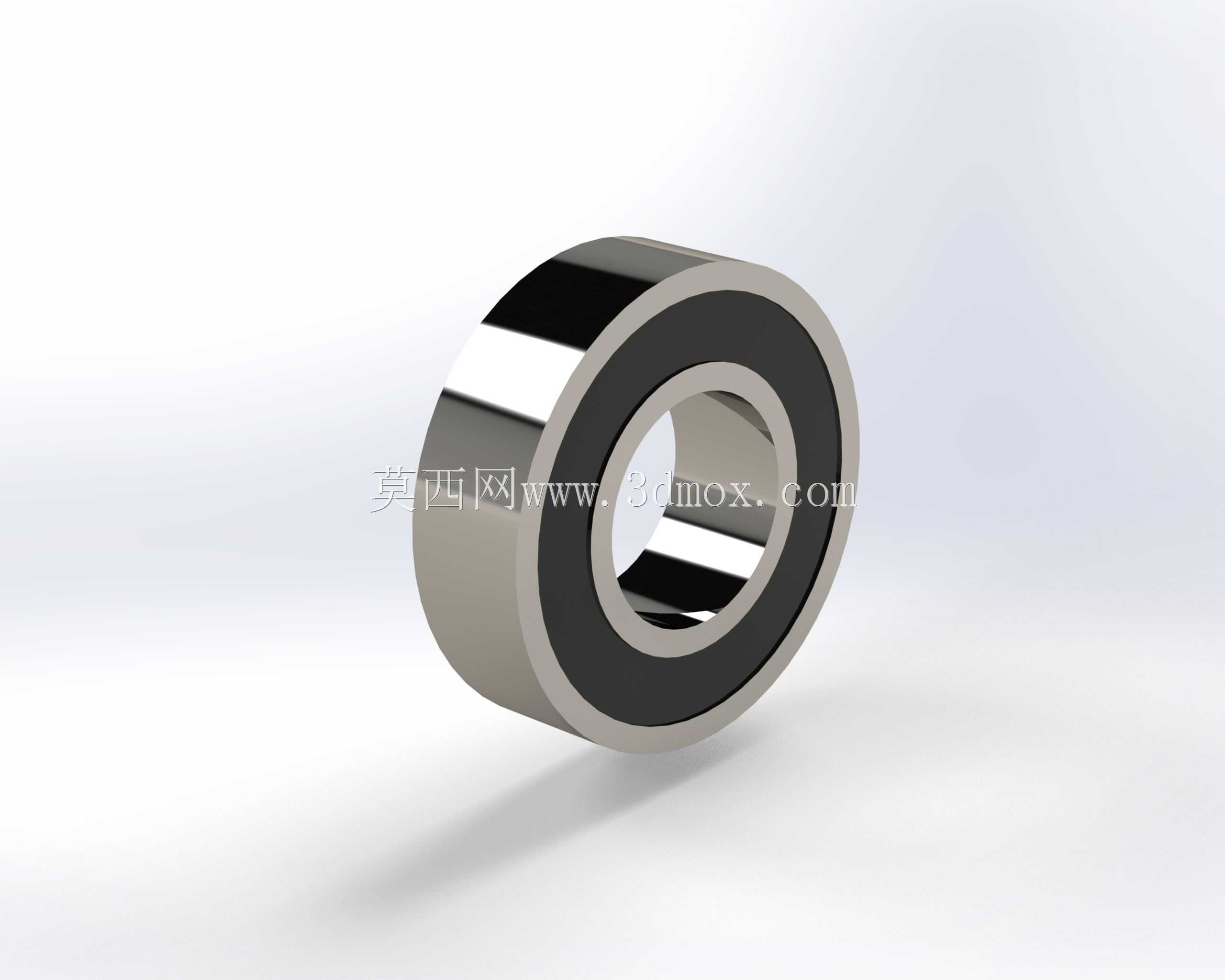

从设计逻辑来看，6003深沟球轴承采用单列钢球排布结构，内圈与外圈均设置连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动，同时保留足够的接触面积来分散载荷。密封结构采用双侧接触式密封设计，也就是图中可见的黑色密封环，这种密封结构可以在轴承出厂时预填充足量的润滑脂，在正常使用周期内不需要额外补充润滑，同时可以阻挡外界的粉尘、碎屑、水汽进入轴承内部滚道，避免钢球与滚道出现磨粒磨损，延长轴承的实际使用寿命。保持架采用冲压钢制浪形保持架，将每颗钢球均匀分隔在滚道圆周上，避免钢球之间直接接触产生摩擦与碰撞，保证运转过程中钢球的运动轨迹稳定，降低运转时的振动与噪声。

从安装边界与尺寸参数来看，该轴承的内径为17毫米，适配直径17毫米的光轴安装，安装时通常采用过渡配合与轴进行装配，避免过盈量过大导致内圈变形影响旋转精度，也避免间隙过大导致内圈与轴之间出现相对滑动磨损轴颈。轴承外径为35毫米，适配安装座的孔位直径同样为35毫米，与安装座孔采用间隙或过渡配合，方便装配时的压装操作，同时保证外圈在安装座内不会出现周向转动。轴承的整体宽度为10毫米，这个尺寸决定了轴系上轴承安装位的轴向预留空间不能小于10毫米，同时在设计轴肩与安装座挡边的时候，轴肩的高度不能超过轴承内圈的倒角高度，座孔挡边的高度不能超过外圈的倒角高度，避免装配时轴承无法贴合定位面，出现安装倾斜的问题。

在实际选型与建模过程中，需要注意这类轴承的安装倒角尺寸，内圈与外圈的倒角均采用标准圆角设计，建模时不能将倒角简化为直角，否则在虚拟装配时会出现与轴肩、座孔挡边的干涉，导致模拟装配结果与实际装配情况不符。另外，密封结构的建模需要还原密封唇的结构形态，虽然在很多整机装配中密封件属于外购标准件不需要单独出加工图，但在做整机运动仿真、装配干涉检查时，准确的密封结构尺寸可以避免出现密封件与周边零件的间隙不足问题。钢球的排布数量按照标准深沟球轴承的钢球填充规则设置，保证钢球之间的保持架间距均匀，还原真实轴承的钢球分布状态，避免建模时随意设置钢球数量导致模型与实物结构存在偏差。

在设备维护层面，这类带双侧密封的深沟球轴承属于免维护型零部件，在正常的工况温度、载荷范围内运行时，不需要定期拆开补充润滑脂，当轴承出现运转噪声增大、旋转卡滞、径向间隙超差的情况时，直接整体更换即可，不需要拆解维修，这也降低了设备的日常维护成本。在进行三维建模时，除了还原轴承的整体外形尺寸，还需要准确还原内圈、外圈、钢球、保持架、密封件的装配关系，保证模型在做装配干涉检查、运动仿真时可以真实反映轴承的实际安装状态与运动特性，为后续的轴系设计、安装座设计提供准确的尺寸参考。很多新手工程师在建模这类标准轴承时，容易忽略滚道的曲率参数，直接将内圈和外圈做成平直的套筒结构，这样的模型虽然外形尺寸看起来正确，但在做有限元受力分析时，无法准确模拟钢球与滚道的接触应力，会导致分析结果出现较大偏差，因此在建模过程中需要严格按照深沟球轴承的滚道设计参数来构建滚道曲面，保证模型的工程实用性。
