立式支腿钢制储水罐体结构设计

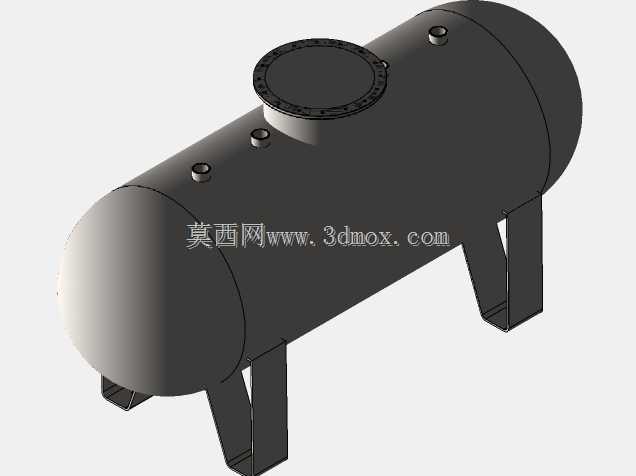

　　这款立式钢制储水罐体，在民用供水、小型工业循环水系统、农田灌溉前置储水环节都有广泛适配场景，日常工况中主要承担稳压储水、缓冲供水压力波动、短时间储备生产生活用水的作用，区别于普通塑料储水容器，钢制结构的罐体可以适配一定的内部承压需求，在配套变频供水泵组使用时，能够减少水泵的频繁启动频次，延长泵组的整体使用寿命。从结构设计逻辑来看，罐体整体采用立式圆柱布局，这种形态的优势在于相同容积下占地面积更小，对于安装空间局促的屋顶设备间、厂区边角安装位的适配性更强，圆柱壳体的受力分布也更均匀，在承受内部水压时不会出现矩形箱体常见的应力集中边角，长期带压运行的结构稳定性更优。

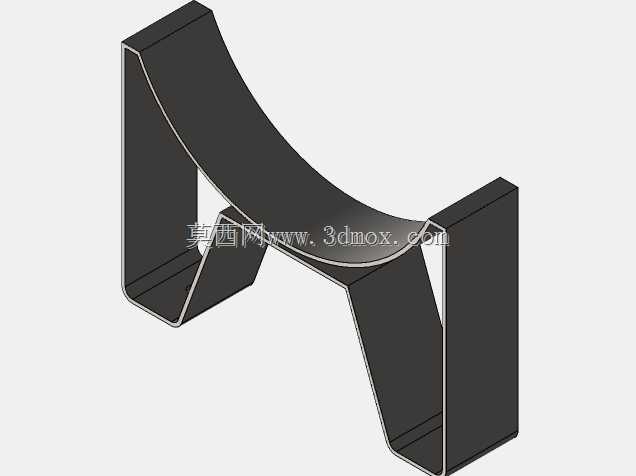

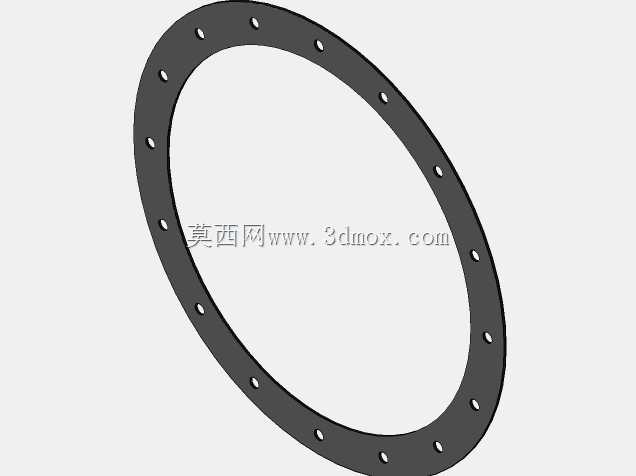

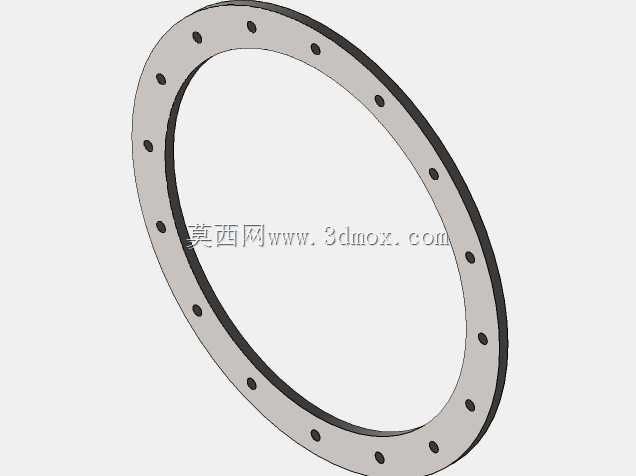

　　罐体顶部设置的检修口与排气接口，日常运维时可以打开检修口清理内部沉积的水垢、杂质，排气接口则用于罐体充水时排出内部空气，避免气堵影响供水效率，也能防止带气运行时内部水锤冲击损伤壳体。底部采用三腿式支撑结构，支撑腿采用折弯型钢制作，与罐体下封头采用焊接连接，三个支撑点形成稳定的三角支撑面，安装时不需要额外做大面积的混凝土基础，只要地面平整度达标，通过支撑腿底部的安装孔打膨胀螺栓即可完成固定，安装边界的容错率更高。罐体底部居中设置的出水接口，采用内螺纹连接形式，能够直接对接现场的供水管道，接口位置低于罐体内部最低液位，能够保证罐体内部储水可以完全排空，避免长期滞留的存水滋生微生物、沉积杂质。

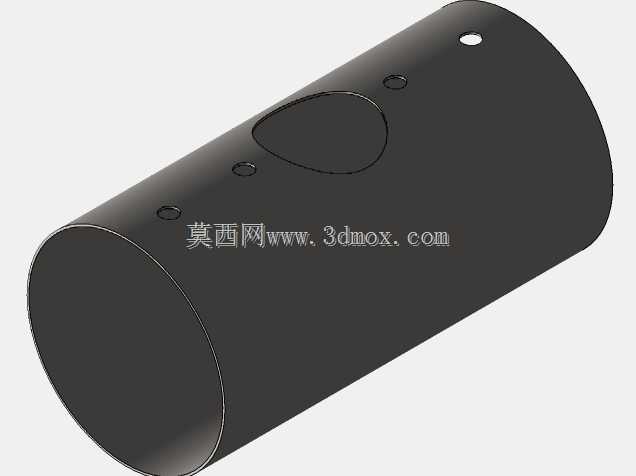

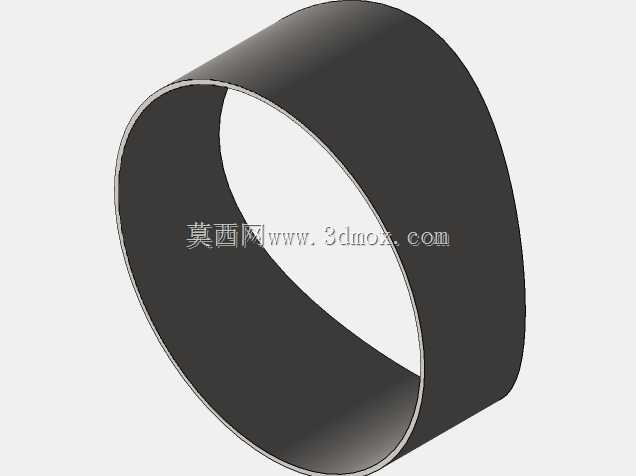

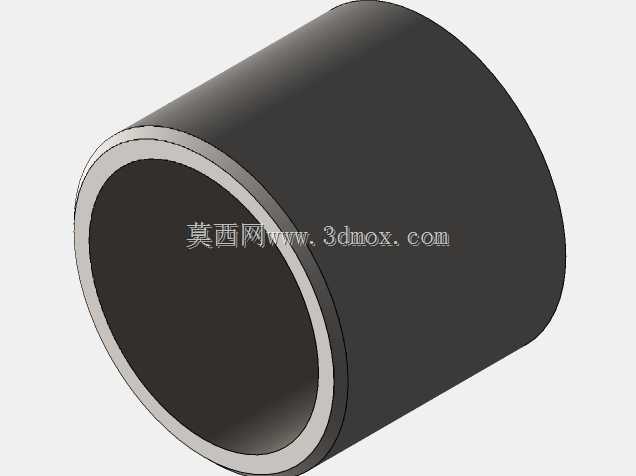

　　在建模过程中，壳体的壁厚选取参考了常压钢制容器的相关设计规范，针对不同容积的储水需求可以通过调整筒体高度来实现容积变化，不需要重新设计上下封头与支撑结构，能够形成系列化的设计方案，减少后续同类型产品的重复建模工作量。筒体与上下封头的连接采用满焊结构设计，建模时特意预留了焊角的结构尺寸，避免后续出工程图时遗漏焊接工艺要求，支撑腿与下封头的连接位置增加了加强筋结构，防止满水状态下支撑位置出现应力变形，毕竟满水状态下整个罐体的重量全部集中在三个支撑连接点，加强筋的设置可以分散局部应力，避免长期载荷下出现焊缝开裂的问题。

　　从安装边界尺寸来看，这款罐体的最大外径控制在常规入户门的通行宽度以内，不需要在建筑施工阶段提前预留吊装通道，后期更换、安装时可以直接通过人力搬运到位，整体高度也适配普通民用建筑的层高，不会出现安装后顶部空间不足无法操作检修口的问题。日常使用中，这类钢制储水罐内部通常会做防腐涂层处理，建模时也预留了涂层的厚度空间，不会因为涂层厚度影响后续接口的装配精度，顶部的接口布局也考虑了外接仪表的安装空间，需要加装压力传感器、液位计的时候，不需要额外改造罐体结构，直接在预留接口上安装即可。不同于大型立式储水罐需要现场焊接制作，这款小型支腿式储水罐属于工厂预制的成品设备，整体建模精度完全满足装配干涉检查、工程图导出的需求，结构设计师在做供水系统整体布局时，可以直接调用这个模型完成设备间的排布，核对管道走向、安装检修空间是否充足，避免现场安装时出现设备碰撞、操作空间不足的问题。
