可弯曲工程线缆防护动力拖链结构

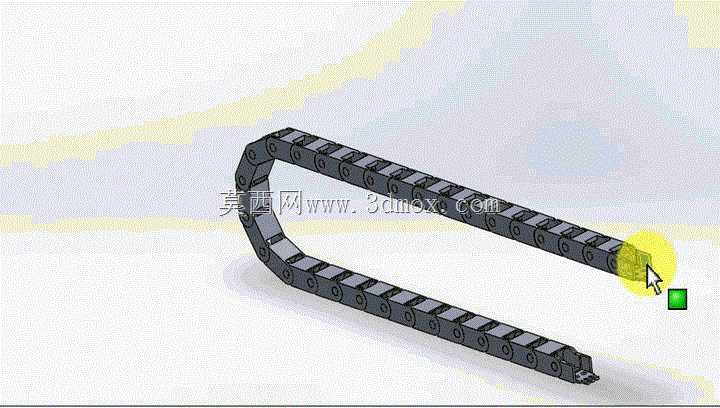

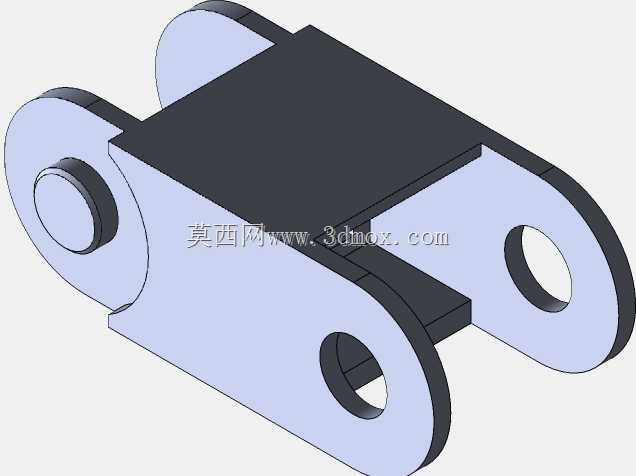

　　在各类自动化生产线、数控机床、重型工程机械的移动部件布线场景中，线缆与液压管路的磨损、拉扯、干涉问题一直是设备运维的高频痛点，动力拖链作为管线承载与导向的核心部件，其结构合理性直接决定了移动管线的使用寿命与设备运行稳定性。这款拖链采用对称式链节拼接结构，每一节链节都设置了相互嵌合的铰接限位结构，相邻链节之间可在预设角度范围内灵活转动，既能够实现水平、垂直甚至多维度的弯曲导向，又通过铰接处的硬限位结构避免了过度弯折对内部管线造成的挤压损伤，完全适配设备滑台、移动龙门架、机械臂行走轴等部件的往复运动需求。

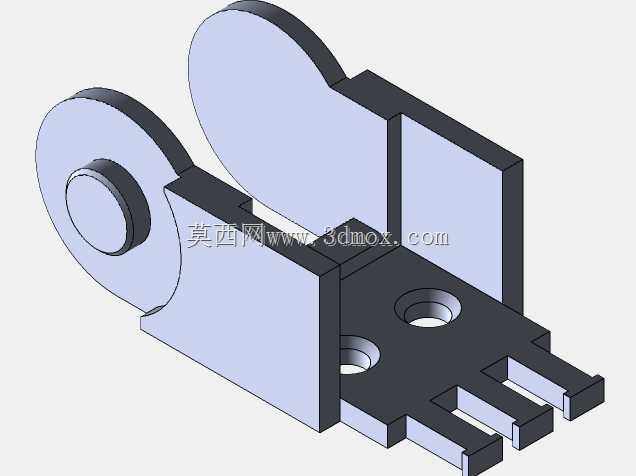

　　从实际安装适配角度来看，拖链的内腔预留了规整的管线排布空间，可根据实际穿线需求分隔出不同的走线腔，将动力电缆、信号线缆、液压油管、气管等不同介质的管线分腔布置，避免不同管线在拖链往复运动过程中相互摩擦产生信号干扰或者管路磨损，链节内侧边缘全部做了圆弧过渡处理，没有尖锐的棱角结构，拖链往复弯曲过程中不会对管线外护套产生切割式磨损。拖链的两端设置了标准化的安装固定端，一端可固定在设备的静止基座上，另一端固定在移动的运动部件上，安装孔位采用通用的间距设计，可直接适配市面上多数设备的安装台面，不需要额外做安装板的二次加工，有效降低现场安装的适配成本。

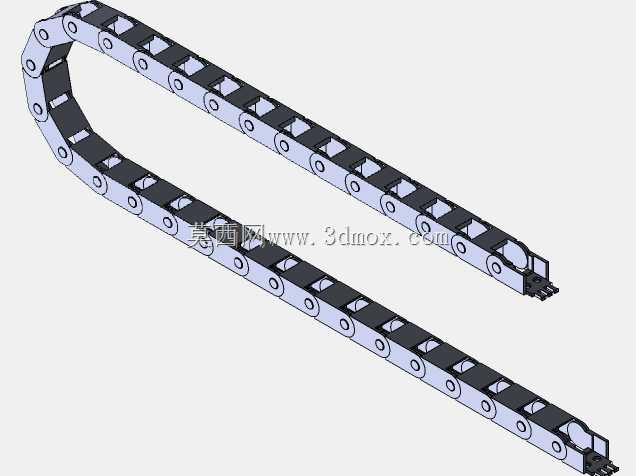

　　在结构设计层面，这款拖链的链节采用等节距设计，每一节的转动角度一致，拖链在弯曲运行时会形成规整的圆弧弯曲半径，不会出现局部折角或者卡顿的情况，运行过程中噪音低、抖动小，即使是长行程的布线场景，也可以通过增减链节数量灵活调整拖链的总长度，不需要更换整套拖链组件，后期维护更换单个损坏链节即可，大幅降低运维备件成本。拖链的上下盖板采用可开启式结构，在管线铺设或者后期检修更换管线时，不需要将整个拖链从设备上拆除，直接掀开对应位置的盖板就可以完成管线的布设与更换，操作十分便捷。

　　针对不同的使用场景，这款拖链的铰接部位做了耐磨强化设计，长期往复运行的磨损量极小，能够承受移动部件高速往复运动带来的拉扯力与冲击力，不会出现链节脱开、断裂的情况，即使是在有切削液、润滑油飞溅的机床加工场景中，拖链的材质也具备一定的耐油耐腐特性，不会因为长期接触工业介质出现脆化开裂的问题。从安装边界来看，拖链弯曲时的最小弯曲半径根据链节高度做了固定限位，选型时只需要根据内部最粗管线的最小允许弯曲半径选择对应规格的拖链，就可以保证内部所有管线的弯曲半径都在安全范围内，避免管线因为弯折半径过小出现线芯断裂、管路折堵的问题。拖链运行时的上下层间隙经过精准计算，长行程运行时不会出现上下层拖链相互摩擦、卡滞的情况，悬空布置或者带支撑轮布置都能够保持平稳的运行状态。在实际设备调试过程中，这款拖链的运动轨迹顺滑，不会对移动部件产生额外的运行阻力，也不会因为拖链自身的重量给伺服驱动轴带来额外的负载，能够很好地适配高速移动的设备轴系，有效保护内部的各类管线，将管线的使用寿命提升数倍，减少因为管线破损导致的设备停机故障。
