多类型工业开关与连接器三维结构合集

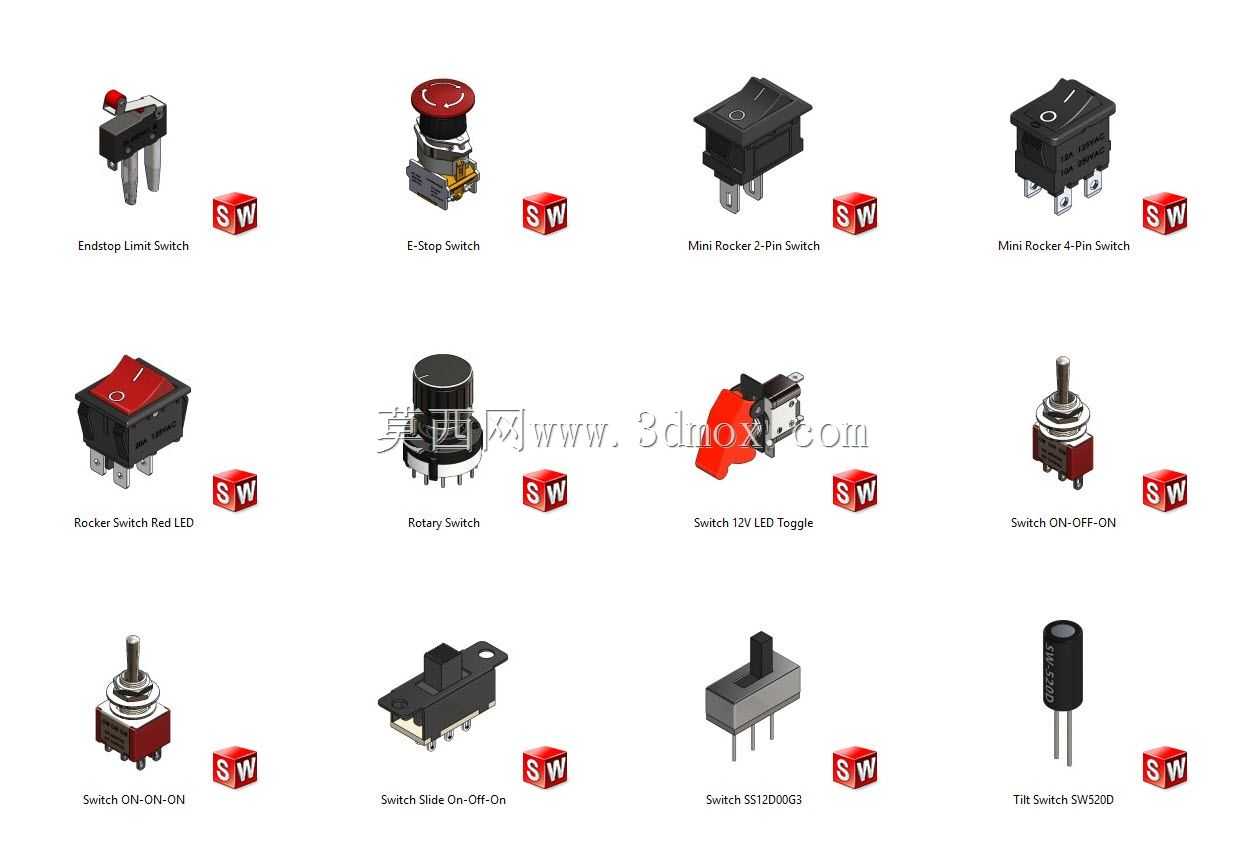

在工业控制、小型电子设备、仪器仪表的结构设计环节，开关与连接器是决定设备操作可靠性、布线规整度的核心基础元件，不同工况下的选型匹配直接影响整机的防护等级、操作寿命与维护便捷性。这套三维结构合集覆盖了设备端常用的多类开关与板对线连接器，每款元件的建模都还原了实物的安装边界、操作行程与配合公差，可直接嵌入整机装配体做干涉检查、布局验证，省去选型阶段反复核对样本尺寸、手动建模的重复工作量。

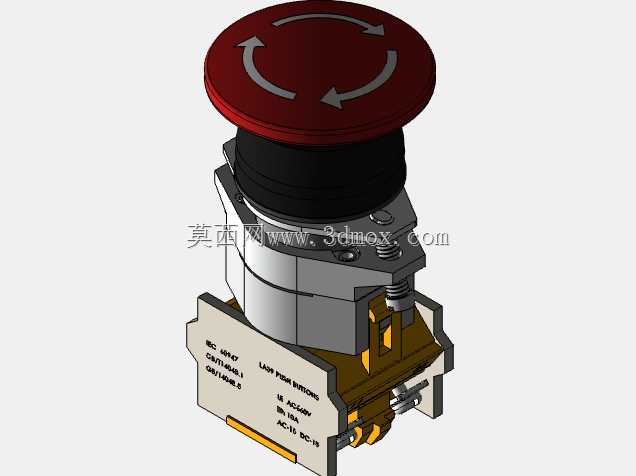

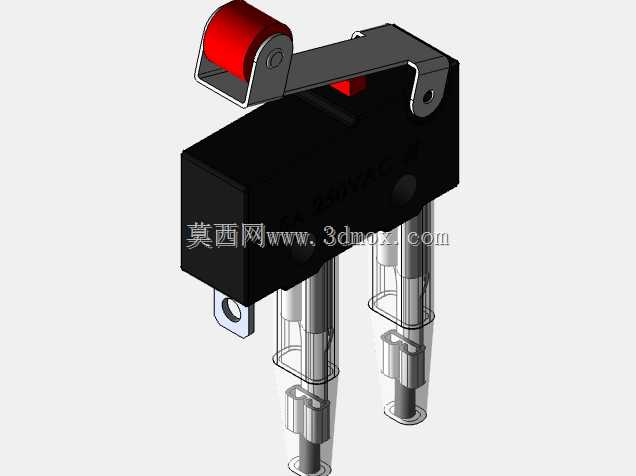

从实际应用场景来看，合集里的限位开关多用于小型自动化模组、3D打印设备、实验测试工装的行程端点检测，建模时还原了其触发摆杆的活动角度范围、插片式接线端的伸出长度，以及本体两侧的安装孔位间距，在做工装布局时可直接验证触发块的运动路径是否能准确压合摆杆，避免出现安装后触发行程不足、摆杆与运动部件剐蹭的问题。急停按钮类元件按照常见面板安装尺寸建模，还原了蘑菇头的按压行程、螺纹安装段的长度与锁紧螺母的配合尺寸，做设备操作面板布局时，可直接验证按钮与周边旋钮、指示灯的安全操作间距，符合人机操作的安全规范要求。

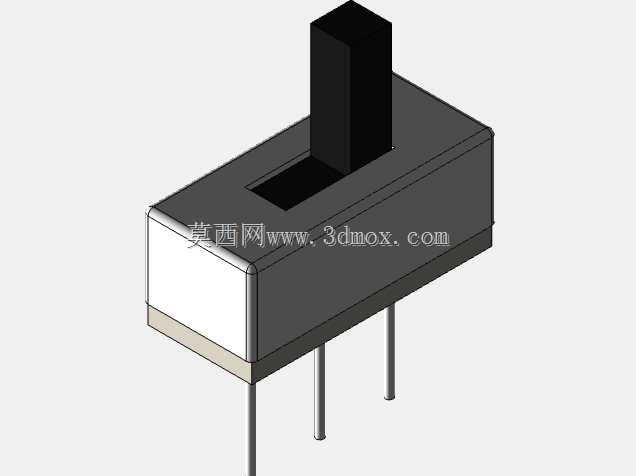

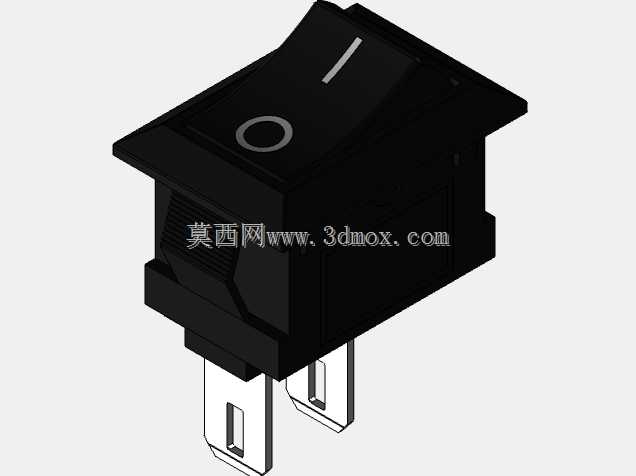

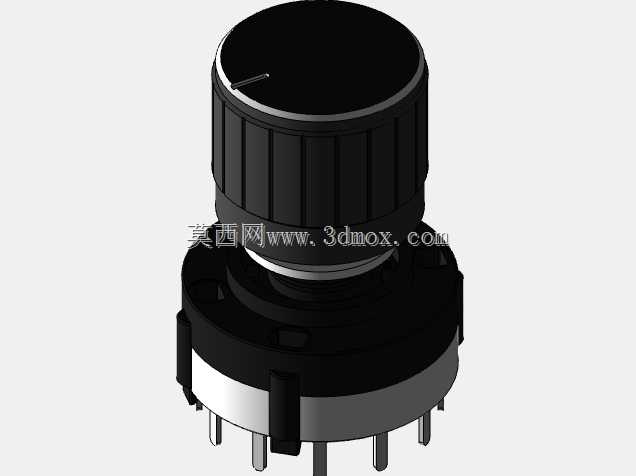

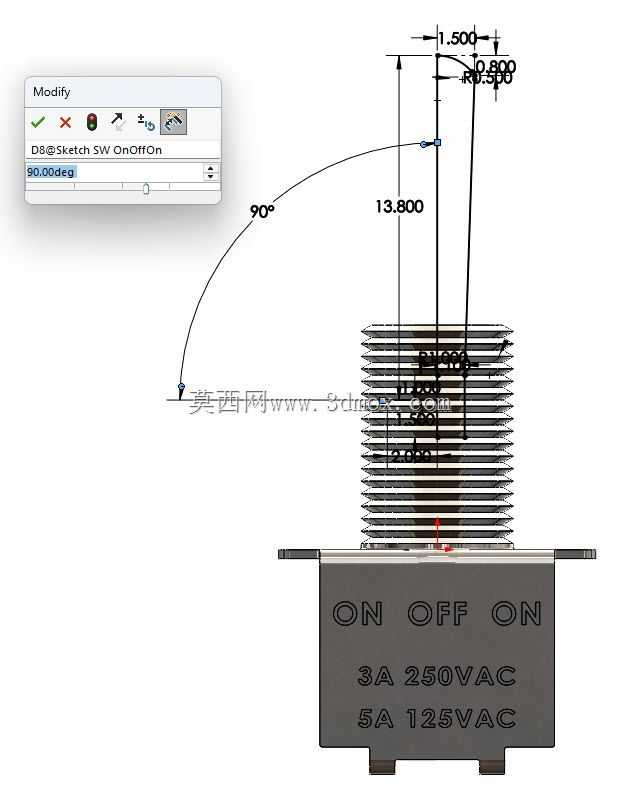

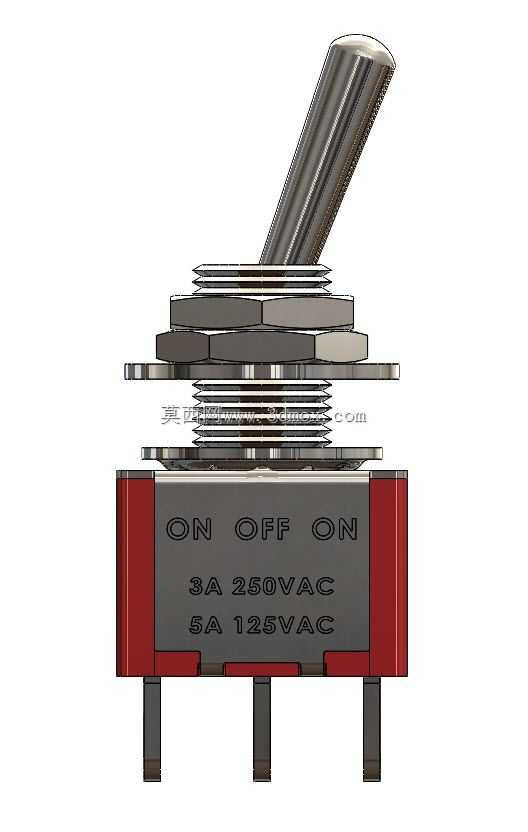

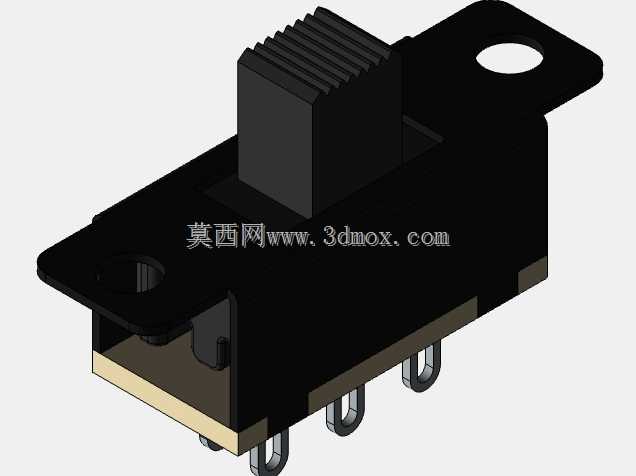

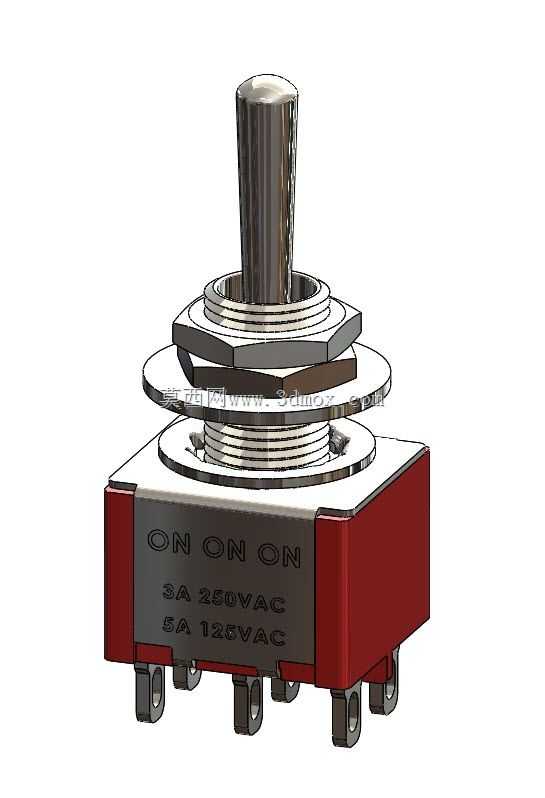

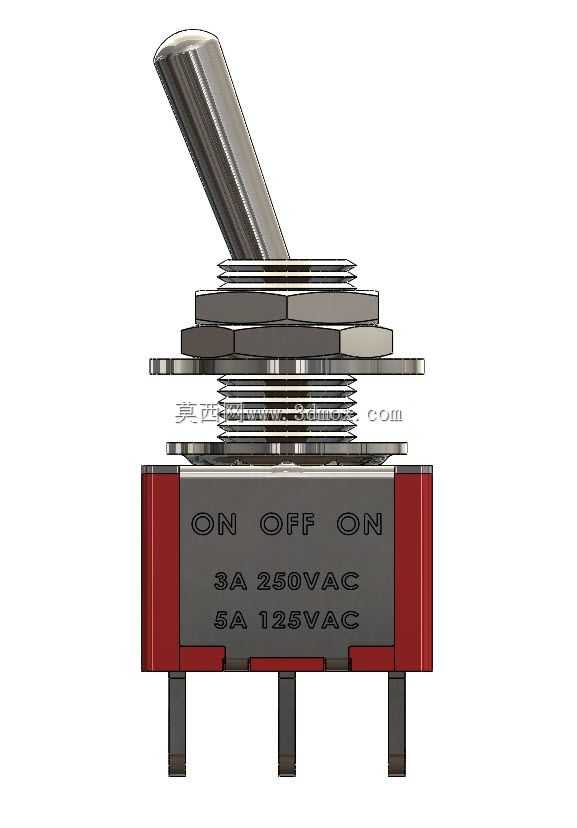

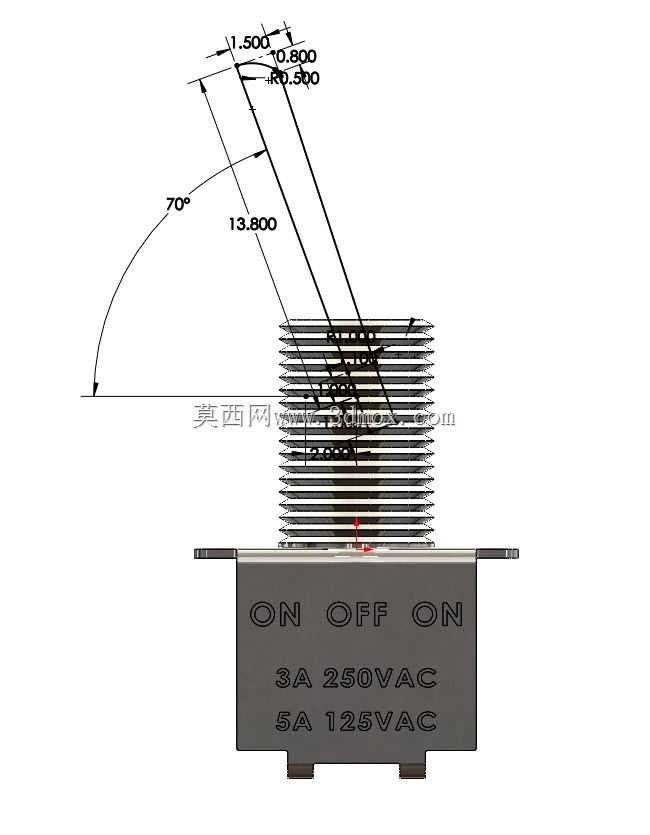

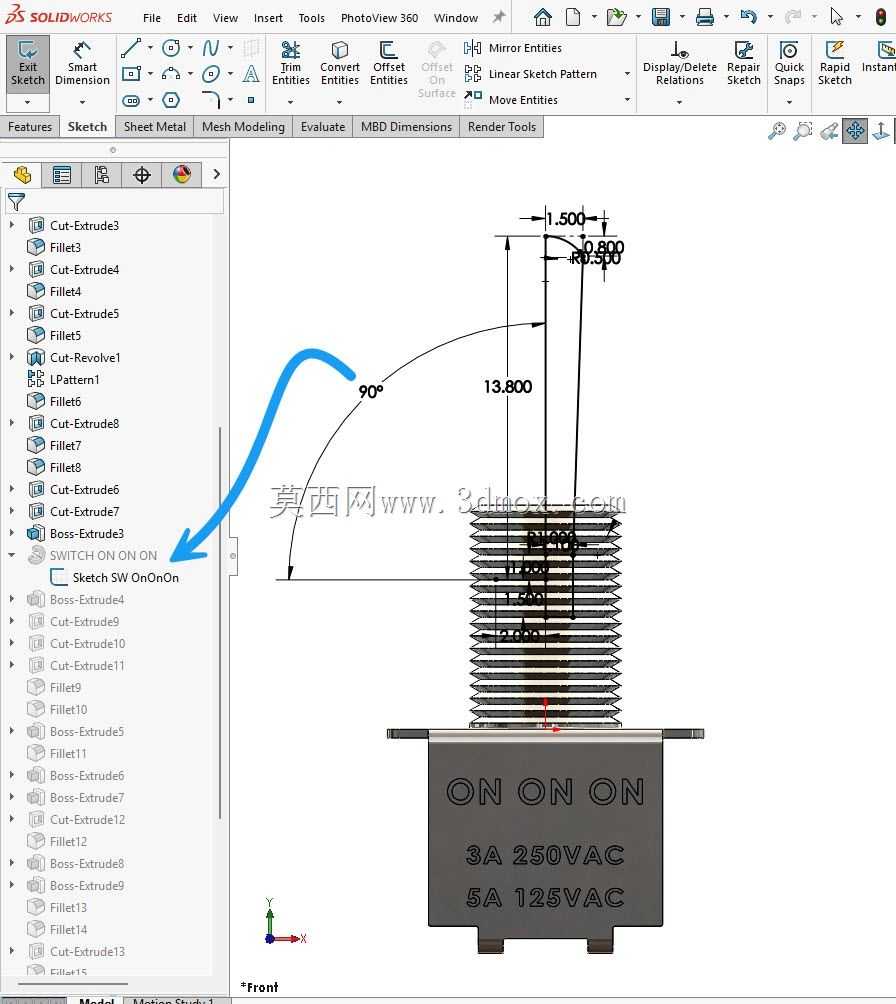

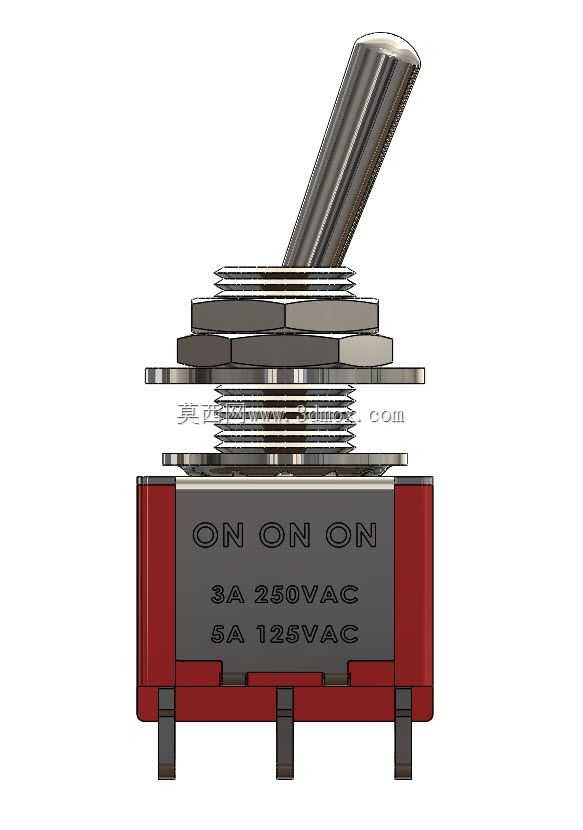

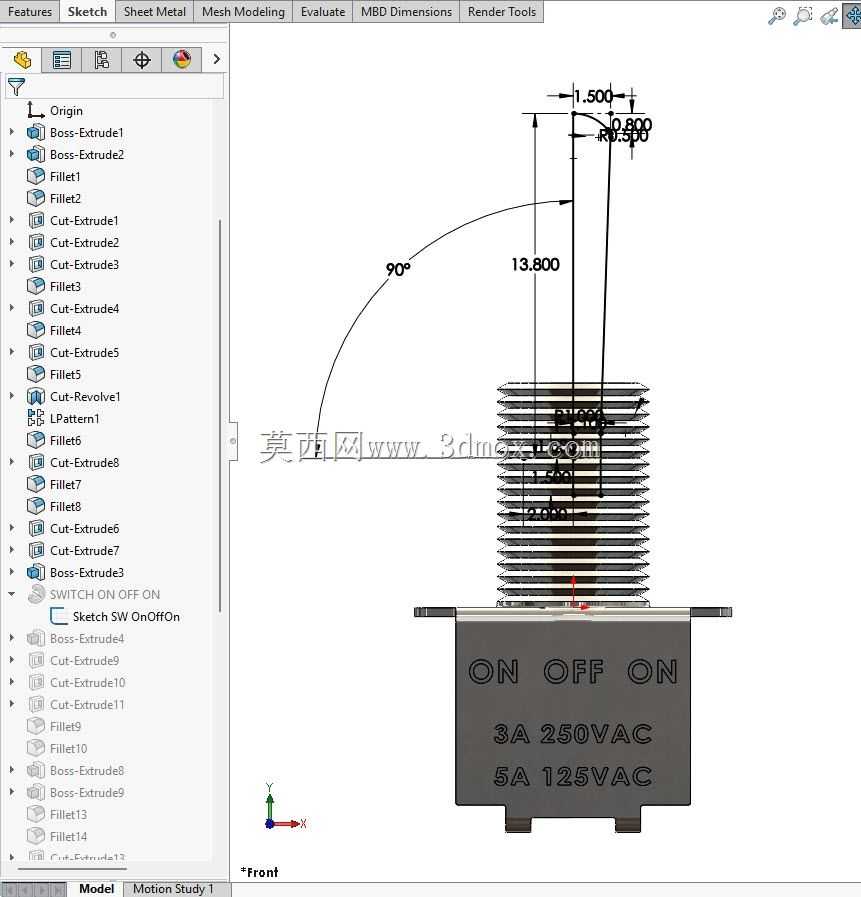

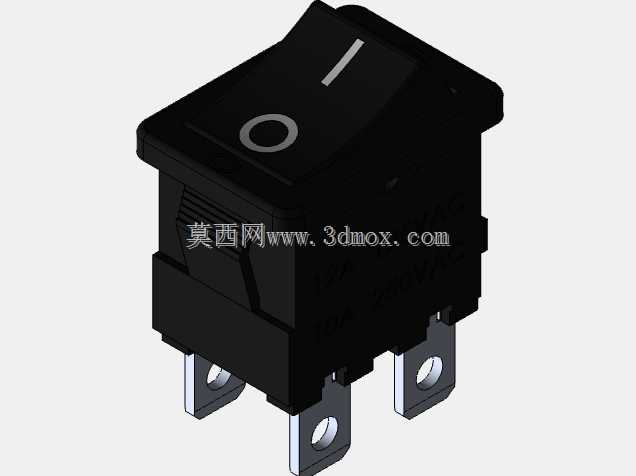

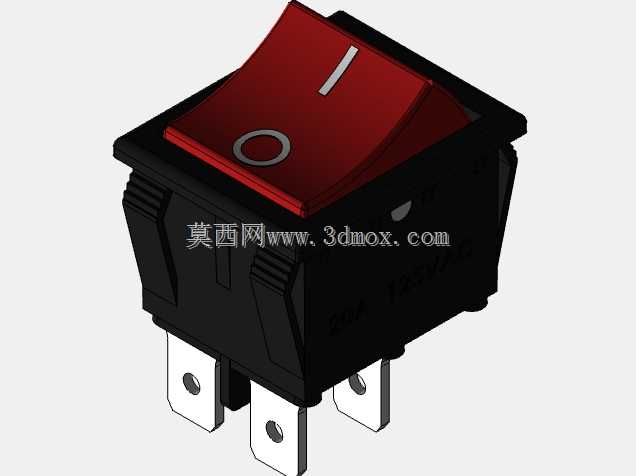

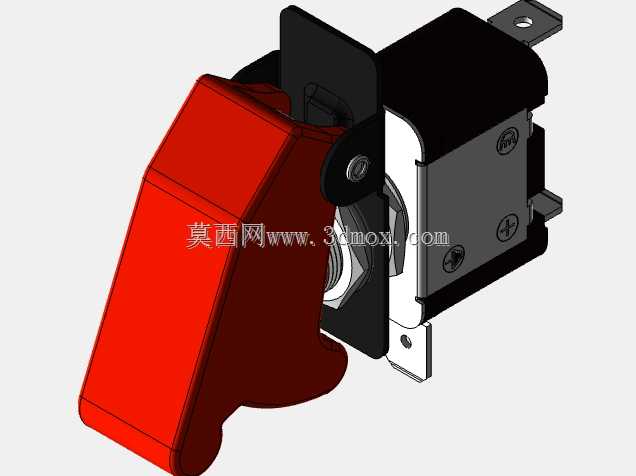

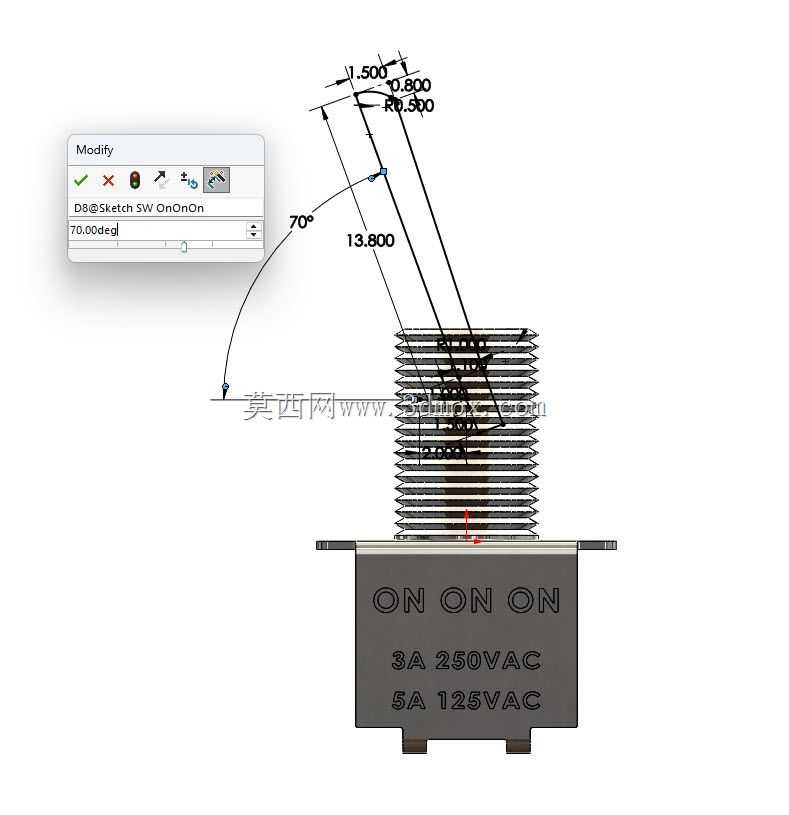

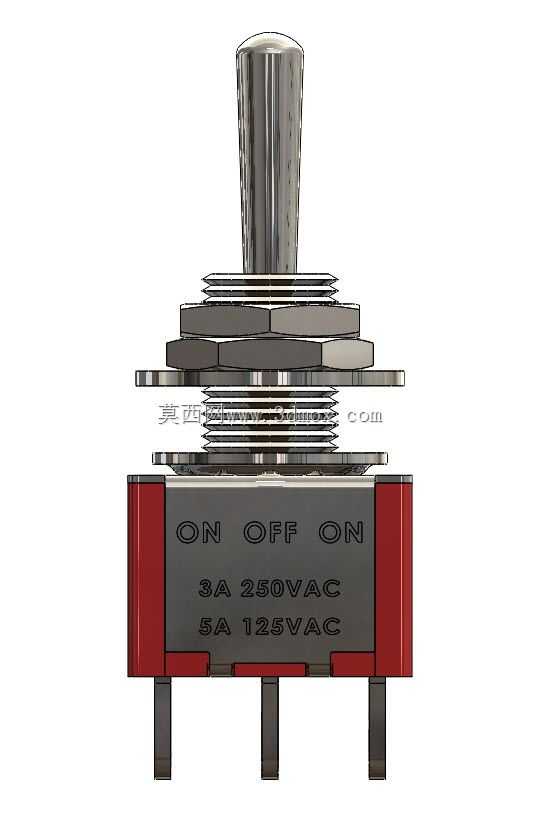

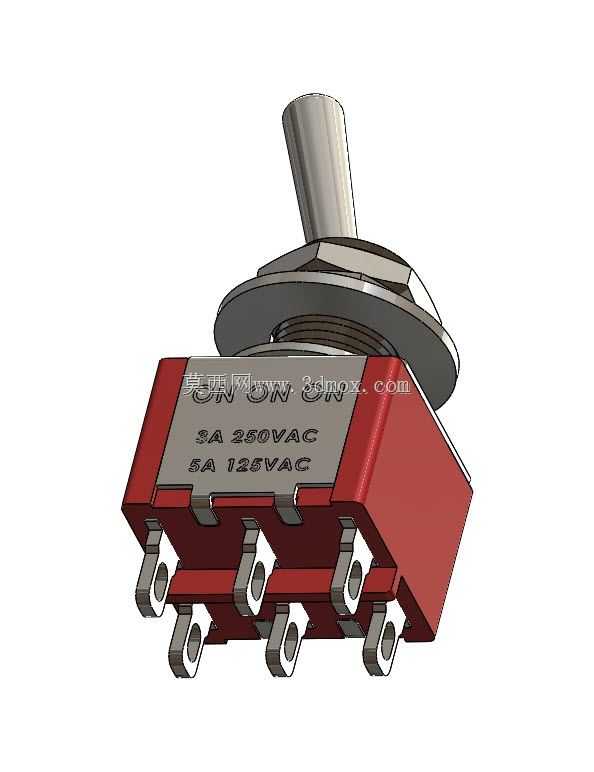

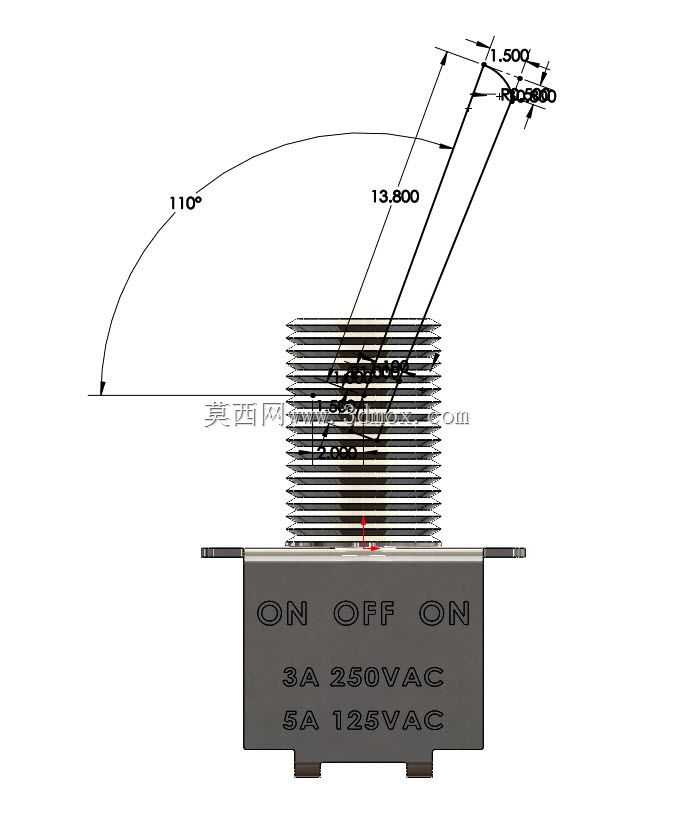

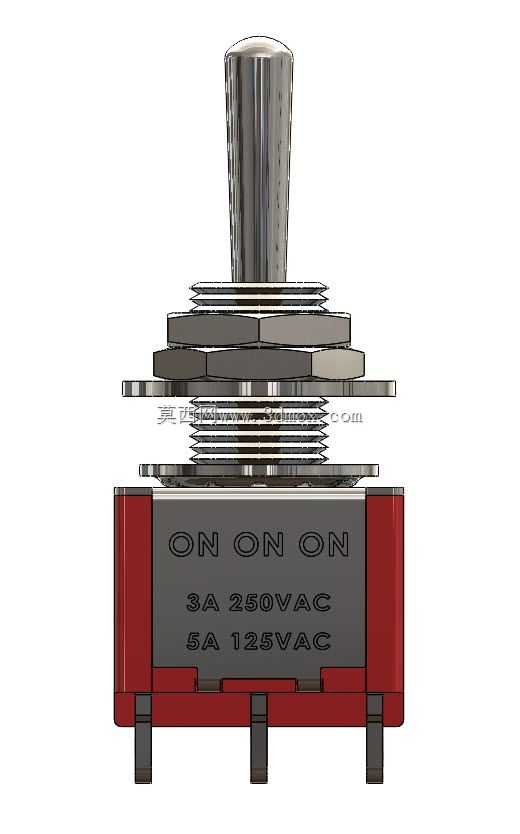

小型船型开关、带灯翘板开关多用于设备电源回路、功能档位切换，建模时区分了2脚与4脚的接线端布局，还原了开关本体的卡扣安装结构，在做设备壳体开孔设计时，可直接提取安装孔的轮廓尺寸，验证卡扣与壳体壁厚的配合量，避免出现开孔过大松脱、开孔过小无法装配的问题。旋转开关、多档位钮子开关多用于仪器仪表的功能档位切换，建模时还原了拨杆的转动角度档位、引脚的排布间距，做PCB板布局时可直接核对引脚与板上焊盘的对应位置，避免出现焊盘偏移导致的装配干涉。带灯钮子开关、侧拨滑动开关多用于小型消费电子、测试设备的功能切换，建模时还原了LED灯珠的位置、拨柄的突出高度，可配合面板做透光孔、拨柄让位槽的尺寸设计。

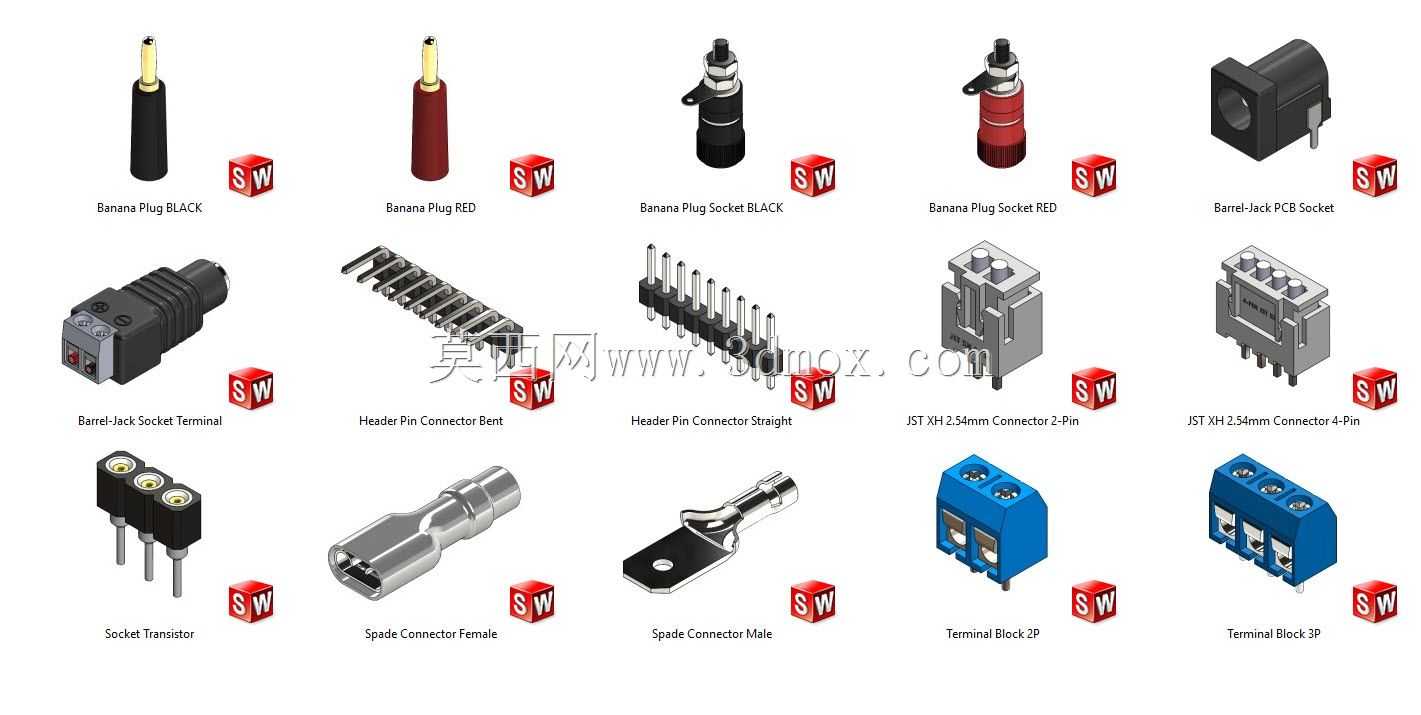

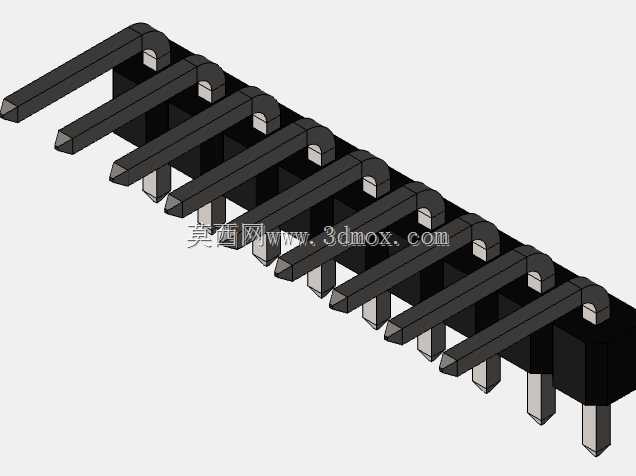

JST XH2.54mm间距连接器是电子布线中最常用的板对线连接元件，建模时还原了胶壳的卡扣结构、插针的伸出长度与焊盘引脚尺寸，做内部布线布局时，可验证连接器与周边电容、电阻等元件的安全间距，同时模拟线束的弯折半径，避免出现线束装配后与壳体、内部结构件挤压的问题。倾斜开关这类传感类开关，还原了其圆柱形本体的直径、引脚长度，可直接用于倾斜检测装置的安装座设计，验证本体与安装座的配合公差。

整套模型的建模思路完全贴合实物的装配逻辑，每款元件都拆分了操作端、本体、接线引脚等独立结构，可在装配环境中直接做运动模拟，验证开关操作时的活动部件是否与周边结构产生干涉。所有元件的安装尺寸均按照行业通用规格制作，比如面板安装类开关的螺纹直径、PCB安装类开关的引脚间距、连接器的针位间距，都与市面主流量产元件的参数一致，结构工程师在选型阶段可直接调用模型完成整机布局，不需要反复对照供应商样本核对尺寸，大幅缩短前期设计的验证周期。在做小型设备的内部结构排布时，可根据不同位置的操作需求，直接从合集中选取对应类型的开关模型，快速完成操作面板、内部PCB板的元件布局，同时提前验证安装空间是否充足，接线端是否预留足够的布线操作空间，减少后续打样阶段的装配问题。
