航模用外转子无刷动力电机结构设计

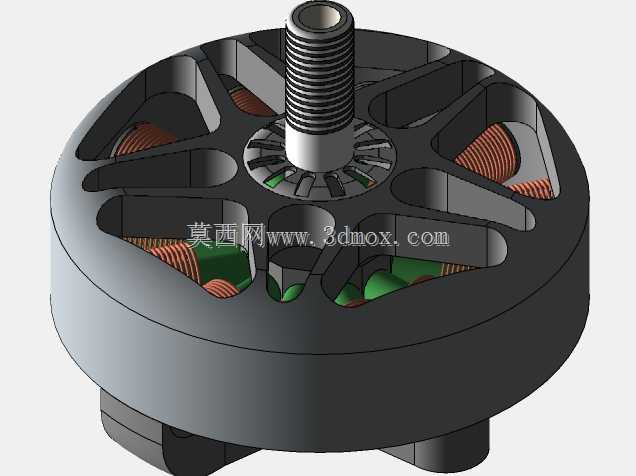

　　这款外转子无刷动力结构，目前主要适配多旋翼航拍无人机、小型穿越机、固定翼航模的动力输出场景，也可作为小型桌面自动化设备、微型云台传动机构的动力源使用。和常规内转子电机不同，外转子结构的转动外壳直接集成螺旋桨安装位，省去了额外的传动连接部件，动力输出路径更短，传动损耗更低，在轻量化航模设备上能有效降低整机起飞重量，提升续航表现。从结构设计逻辑来看，整体采用扁平式矮缸体布局，中心轴采用中空带外螺纹的设计，既可以通过顶部螺纹直接锁紧螺旋桨桨座，中空通道还能穿过电源信号线或者快拆结构的锁止销，适配快拆桨座的安装需求，减少外露走线的风阻影响。

　　转子外壳采用镂空辐条式设计，辐条之间的开窗直接对应内部定子的绕组区域，电机高速运转时，辐条随外壳转动形成主动导流效果，直接将外部冷空气导向内部的漆包线绕组与定子铁芯，带走大电流工况下产生的热量，避免绕组温升过高导致的退磁、效率下降问题，同时镂空结构也进一步降低了转子外壳的自身重量，减少转动惯量，提升电机的油门响应速度，对于穿越机这类需要频繁加减油门的场景来说，更低的转动惯量意味着更跟手的操控反馈。定子部分采用多槽集中绕组布局，绕组端部做了规整的排布处理，避免运转过程中绕组与转子内壁发生剐蹭，定子铁芯采用高导磁硅钢片叠压而成，叠片之间做绝缘处理，降低高频运转下的涡流损耗，提升电机的能量转换效率。

　　安装端位于电机底部，采用均布的四个安装孔位，孔位间距匹配主流航模机臂的标准安装尺寸，安装时不需要额外制作转接件，直接通过螺丝就能将电机固定在碳纤机臂或者设备安装座上，底部出线位置做了圆角过渡处理，避免安装时尖锐边角割破绕组引出线的绝缘层，造成短路故障。从安装边界来看，整体外径适配常用的5寸、6寸螺旋桨的安装间距，中心轴的螺纹规格匹配通用桨座的锁紧螺纹，安装后转子外壳与机臂之间预留足够的安全间隙，即使电机在大负载下出现轻微的轴系窜动，也不会与机臂结构发生干涉。设计过程中针对动平衡做了针对性优化，转子外壳在注塑或者CNC加工阶段就做了预动平衡校正，搭配高精度的双轴承支撑结构，轴承内圈与中心轴过盈配合，外圈与转子外壳的轴承室紧配，高速运转时的径向跳动量控制在极小范围内，既可以降低运转时的振动噪音，也能避免振动传递到飞控或者云台设备上，影响航拍画面的清晰度或者飞控的姿态解算精度。绕组的出线端直接连接底部的电调安装焊盘，焊盘做了镀锡处理，方便焊接作业，焊盘之间做了绝缘隔离槽，避免焊接时焊锡溢出造成相间短路。

　　这类外转子无刷结构的扭矩输出特性偏向低转速大扭矩，不需要搭配减速齿轮组就能直接驱动螺旋桨产生足够的拉力，相比带减速组的动力系统，结构更简单，故障点更少，维护成本更低，在日常使用中只需要定期检查轴承的润滑状态，清理绕组缝隙中积累的灰尘与杂物，就能保证长期稳定运行。在结构细节上，转子外壳的内壁贴附永磁体，磁体采用耐高温的钕铁硼材质，通过耐高温结构胶与外壳内壁粘接固定，磁体之间做了定位隔条，避免高速运转时磁体受离心力作用出现移位、脱落的问题，磁钢的充磁方向采用径向充磁，与定子绕组形成稳定的气隙磁场，保证扭矩输出的平顺性。中心轴的根部做了轴肩定位结构，与底部的安装座配合时可以精准限定轴的轴向位置，避免运转过程中出现轴向窜动，轴肩处做了圆角过渡，减少应力集中，提升轴系的抗冲击能力，在应对航模降落时的冲击载荷时，不容易出现轴弯曲变形的问题。
