10mm转10mm等径十字轴式万向节结构

在小型自动化设备、精密传动模组、桌面级机械装置以及DIY机械改造项目中，经常会遇到两根传动轴存在小角度偏斜、无法保证严格同轴安装的场景，这时候刚性联轴器无法补偿安装误差带来的附加载荷，很容易造成轴端磨损、轴承憋劲甚至传动卡滞，而这款等径10mm接口的万向节，正是针对这类小空间、小扭矩的偏置传动需求设计的挠性传动部件。

从实际应用场景来看，这类小规格万向节常出现在小型输送线的动力接驳段、3D打印机的Z轴传动补偿结构、小型遥控模型的动力传递路径、桌面级工装夹具的手动调节传动端，还有部分检测设备的角度调整机构里，这些场景的共性是传动扭矩不大，但安装空间紧凑，两根轴的对中精度很难做到完全一致，需要传动件能在一定角度范围内补偿轴线偏差，同时保证转动过程中动力传递的连续性，不会出现明显的回程间隙。

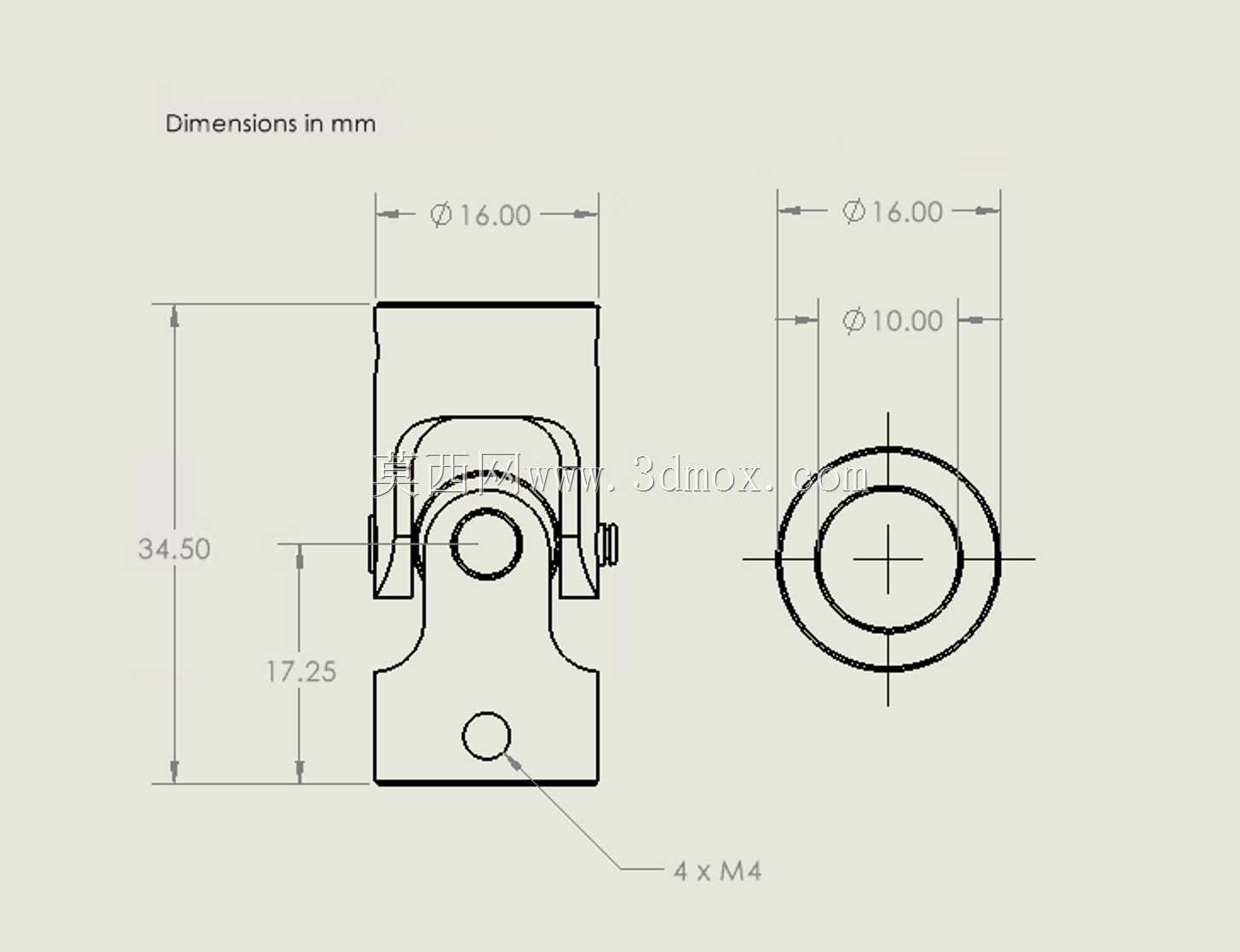

这款万向节采用经典的十字轴式结构，两端的轴套为对称设计，内孔直径均为10mm，适配市面上常见的10mm直径光轴、输出轴，轴套侧面预留了紧定螺钉安装位，安装时可以通过紧定螺钉将轴套与传动轴牢牢锁死，避免传动过程中出现打滑、轴向窜动的问题。中间的十字连接轴是整个部件的核心，四个轴颈分别与两端轴套的铰接孔配合，保证两个轴套可以绕十字轴的两个垂直轴线做相对摆动，最大可补偿的轴线夹角通常在15°到25°之间，足够覆盖绝大多数小型设备的安装对中误差补偿需求。

从设计思路上看，这款万向节做了紧凑化的尺寸优化，整体外径控制在合理范围，不会因为加装万向节造成周边结构的干涉，轴套与十字轴的配合面做了贴合度优化，既保证转动时的灵活性，不会出现卡涩，又尽可能控制了铰接间隙，减少传动过程中的回程误差，对于需要正反转切换的传动场景，小间隙的设计能降低换向时的冲击，提升传动精度。整体外形采用圆滑过渡设计，没有尖锐的凸起棱角，一方面避免安装调试过程中划伤操作人员，另一方面也减少了转动过程中与周边管线、结构件的勾挂风险。

在安装边界方面，需要注意的是，这类万向节不适合高速大扭矩的传动场景，更适合转速不高、扭矩在中小范围的传动链路，安装时要保证两端轴插入轴套的深度足够，紧定螺钉要顶在轴的平面位置（如果是光轴可以在对应位置磨出小平面，提升锁紧可靠性），避免大负载下出现轴与轴套的相对滑动。如果传动链路的偏角过大，会造成十字轴轴颈的局部受力集中，加速磨损，缩短使用寿命，因此实际安装时要尽可能调整两轴的同轴度，让万向节只承担补偿剩余小偏差的作用，而不是完全依赖它来弥补大角度的安装错位。另外，这类小型万向节在长期使用过程中，可以定期在十字轴的铰接位置涂抹少量润滑脂，降低铰接面的磨损，保持转动的顺滑度。

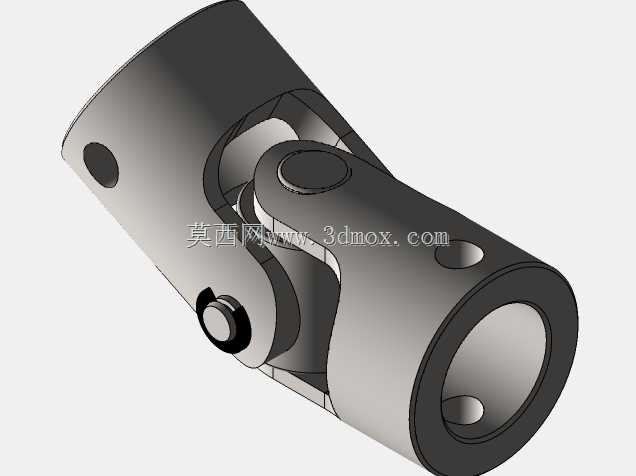

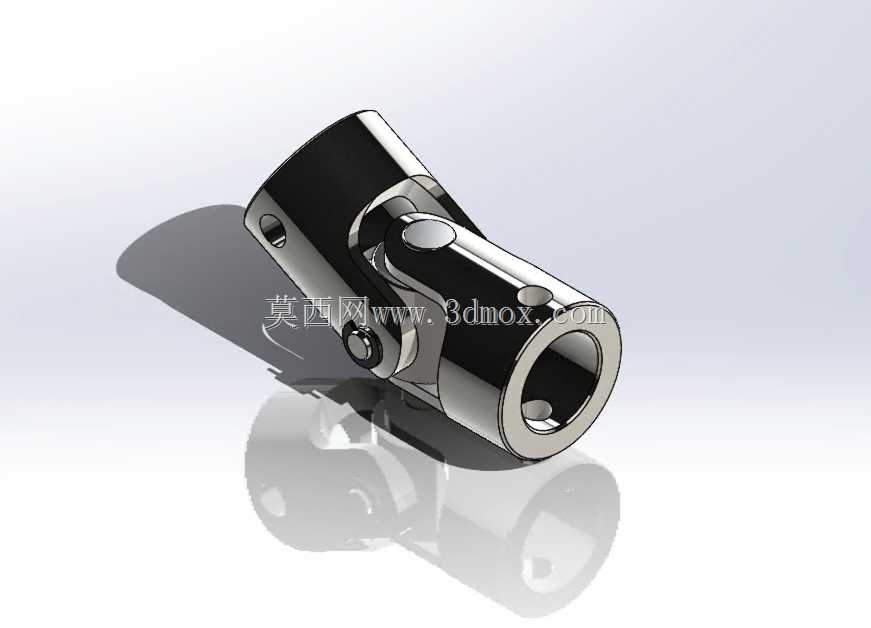

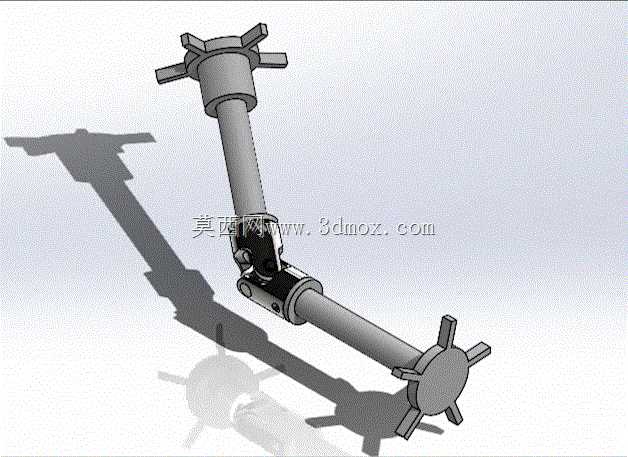

不同于大规格工业万向节的重载设计，这款小尺寸万向节更偏向精密小型设备的传动需求，对称的等径接口设计也降低了选型的复杂度，只要两端轴径都是10mm，存在小角度偏斜的传动场景都可以适配，不需要额外做变径转接，能简化整体传动结构的设计，减少装配环节的零件数量，对于做小型设备开发、机械DIY改造的结构设计人员来说，是非常实用的标准传动部件。在三维建模过程中，这个模型完整还原了十字轴与轴套的配合关系、紧定螺钉的安装位置、整体的外形轮廓，在做装配干涉检查、传动运动仿真的时候，可以直接调用，准确模拟实际安装时的空间占用情况，以及摆动过程中的运动轨迹，避免设计阶段出现结构干涉的问题。
