立式剖分枕式轴承安装固定座结构

项目分类:轴承座 发布时间:2026-01-03 ID:1106785
  • 立式剖分枕式轴承安装固定座结构
  • 立式剖分枕式轴承安装固定座结构

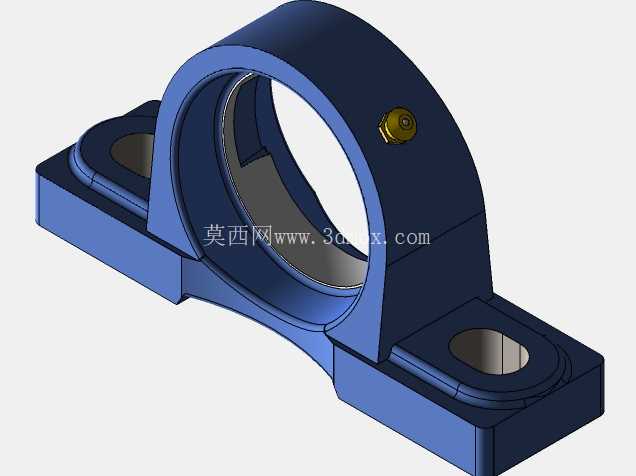

在轻工输送线、小型风机、农用传动设备、食品包装机械的轴系布局里,这类枕式轴承座是出镜率极高的支撑部件,它不需要复杂的安装基座加工,只要在设备机架的对应平面上开出两个螺栓过孔,就能快速完成轴系的径向支撑固定,相比一体式轴承座,它的剖分式上盖结构给后期维护更换轴承省了不少麻烦——不用把轴端的联轴器、带轮全部拆下来,只要松开上盖的紧固螺丝,掀开上盖就能直接取出内圈轴承完成更换,这在连续生产的产线设备维护里,能大幅减少停机拆装的工作量。

从结构设计逻辑来看,这个座体采用上下对合的剖分结构,上盖和底座的结合面做了精准的贴合定位,避免装配后出现同轴度偏差导致轴承卡滞;侧面的紧定螺钉孔是用来锁紧轴承内圈的,安装时把轴承套入转轴后,拧紧这个螺钉就能让轴承内圈和轴形成周向固定,防止轴转动时内圈跟转出现跑内圈的磨损问题。底座的两个安装脚做了加厚处理,安装孔是长圆形的沉头孔,一方面沉头结构可以让内六角螺栓安装后头部不突出座体平面,避免和周边运动部件发生干涉,另一方面长圆孔预留了小范围的位置调整余量,安装时可以微调座体的轴向位置,补偿机架加工时的孔位误差,降低对安装面加工精度的要求。

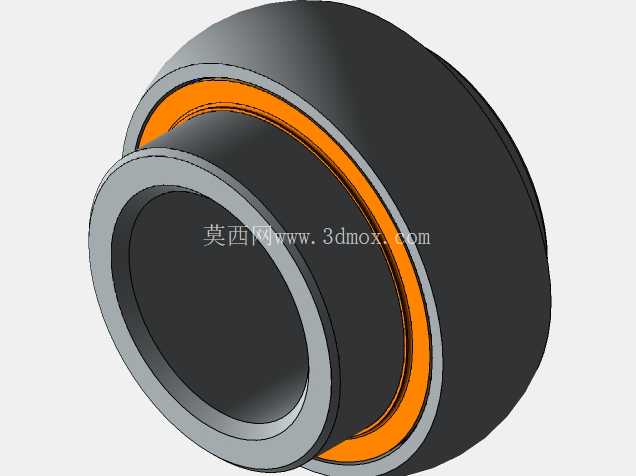

实际选型使用时,首先要确认座体内腔的轴承适配直径,匹配对应外径的外球面球轴承或者深沟球轴承,安装孔的中心距是固定的安装边界,两个安装孔的中心连线要和轴的轴线保持平行,否则锁紧螺栓后会给轴承带来附加的径向载荷,大幅缩短轴承的使用寿命。座体的中心高是关键尺寸,也就是底座安装面到轴承内孔中心的垂直距离,这个尺寸直接决定了轴系的安装高度,在多支撑的长轴传动布局里,所有同轴线的轴承座中心高必须保持一致,不然会出现轴的挠曲变形,转动时出现抖动、异响的问题。

从建模细节来看,整个座体的圆角过渡都做了处理,没有尖锐的直角结构,这不仅是铸造工艺的要求——铸造件的直角位置容易出现应力集中、浇铸不满的缺陷,同时也能避免安装维护时划伤操作人员。上盖和底座的结合面处做了止口定位结构,装配时不用反复调整对齐,只要把上盖扣到底座的止口上,就能保证上下两部分的内孔同轴度,减少装配时的调整时间。底座的底部是完全平整的安装面,和机架接触时不需要额外加调整垫片就能保证贴合紧密,如果安装面存在平面度误差,可以在接触位置加薄铜片调整,避免座体锁紧后出现变形导致内孔失圆。

在不同的应用场景里,这类轴承座的适配性很强,在粉尘较多的粮食输送设备上,可以搭配带密封圈的外球面轴承,阻挡粉尘进入轴承滚道;在潮湿的食品清洗设备上,可以选用不锈钢材质的同结构座体,配合防水密封轴承满足耐腐蚀的使用要求。设计选型时还要注意座体的载荷方向,这类枕式座主要承受垂直于安装面的径向载荷,如果存在较大的轴向载荷,就需要额外增加轴向定位结构,不能单纯依靠座体和轴承的配合来承受轴向力,否则容易出现座体开裂、轴承窜动的问题。

建模过程中,先绘制底座的二维轮廓,拉伸生成底座实体后,切除出安装沉头孔,再通过旋转切除生成轴承安装的内孔腔,之后绘制上盖的轮廓,通过布尔运算合并上下结构后,添加侧面的紧定螺钉孔,最后对所有棱边做铸造圆角处理,还原真实铸件的结构特征,保证模型和实际加工生产的零件结构完全一致,能直接用于装配模拟、工程图导出的设计环节。
