电气面板用旋转复位式急停操作件

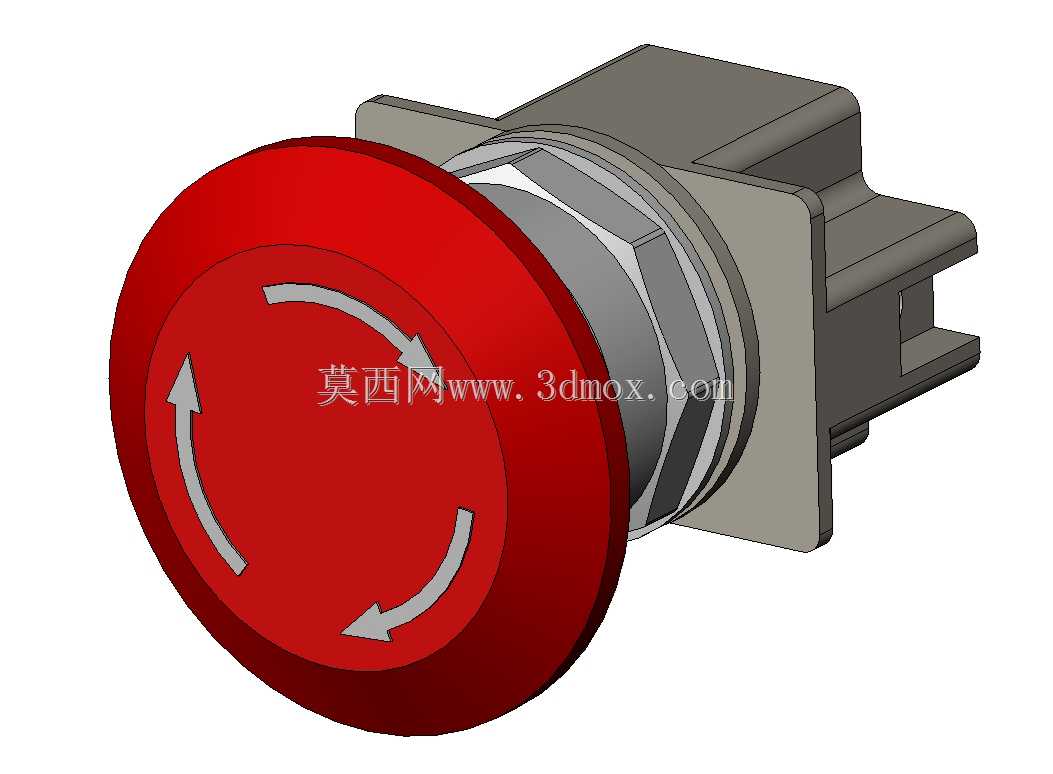

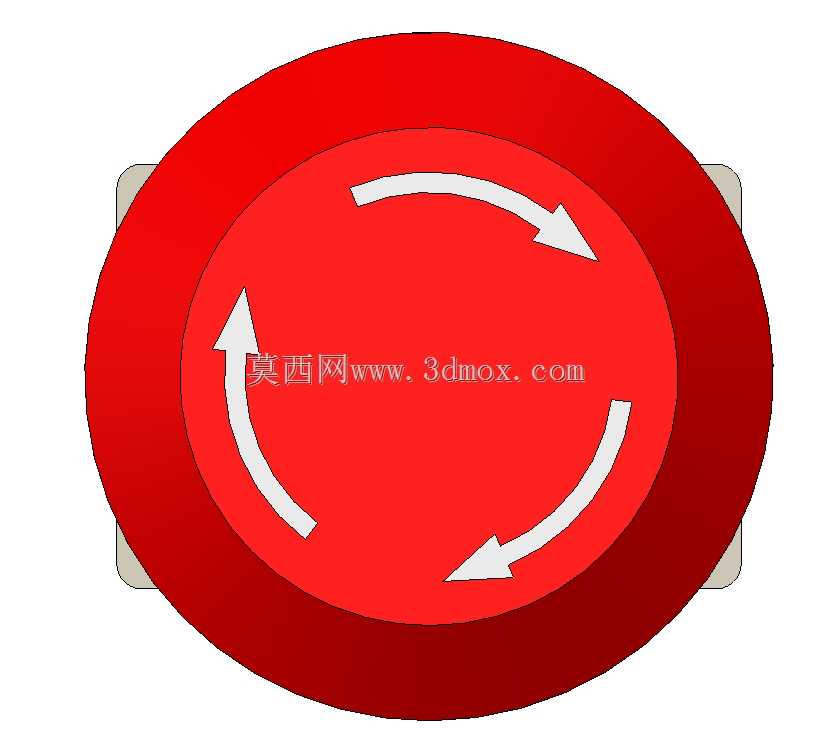

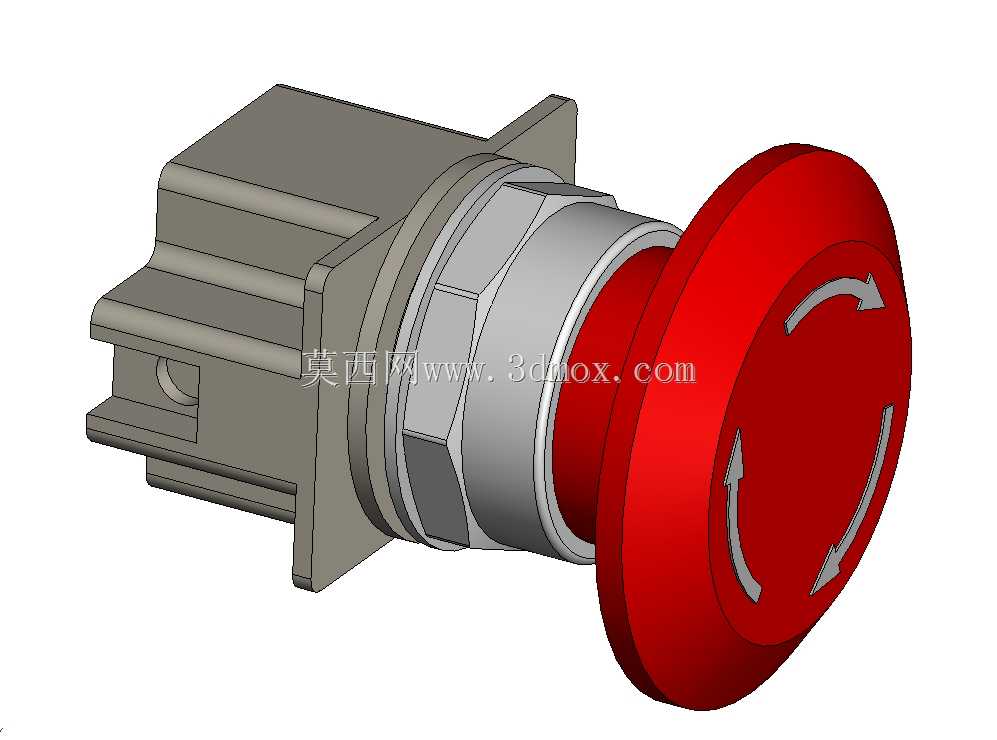

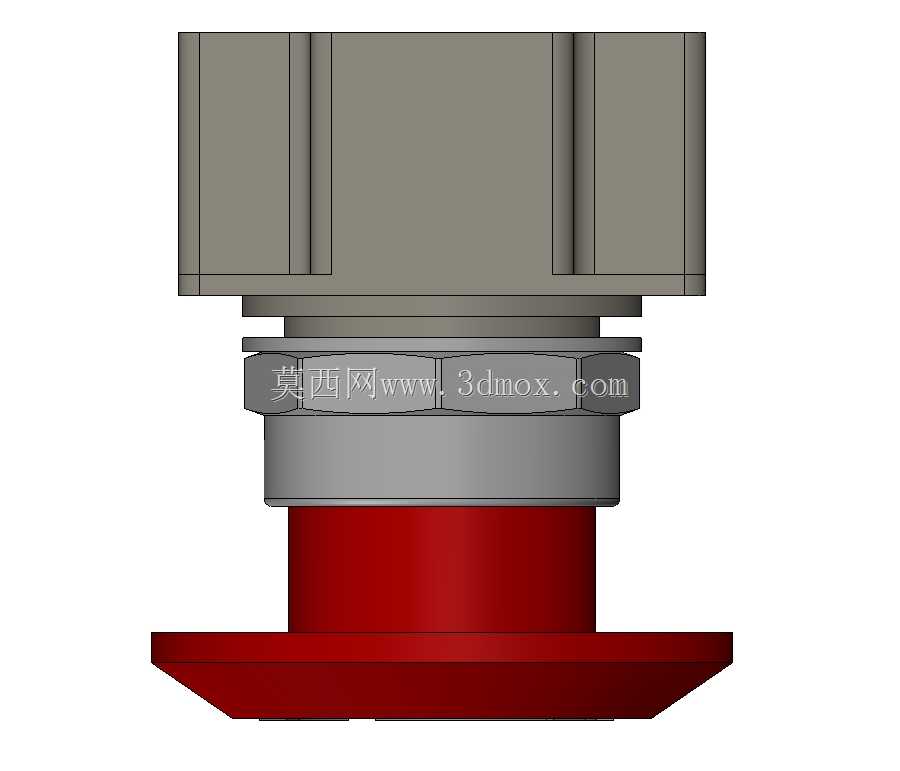

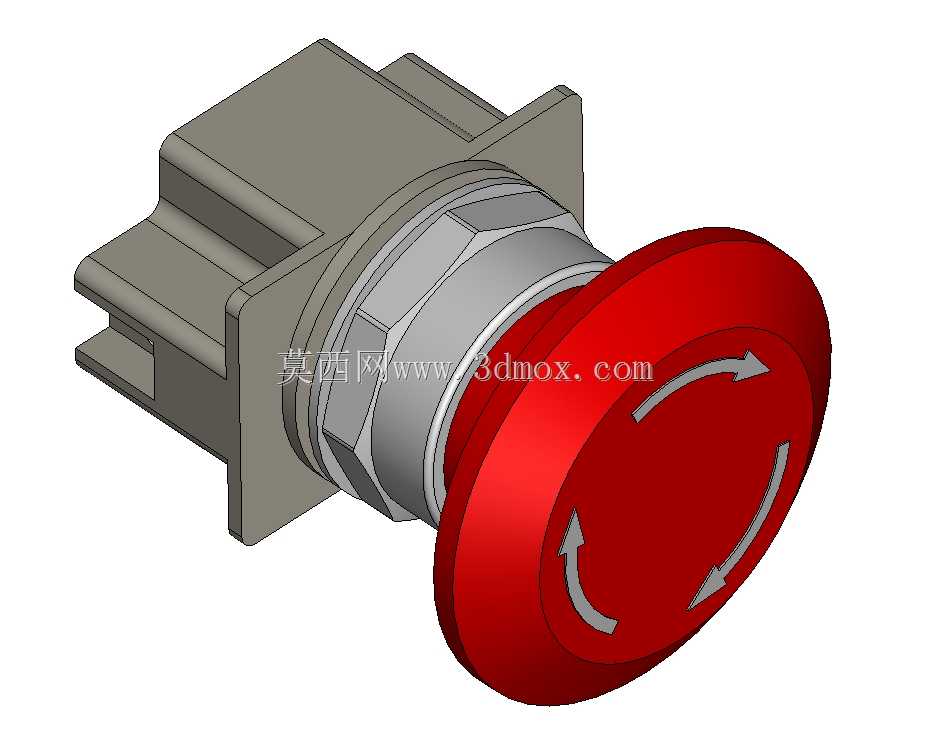

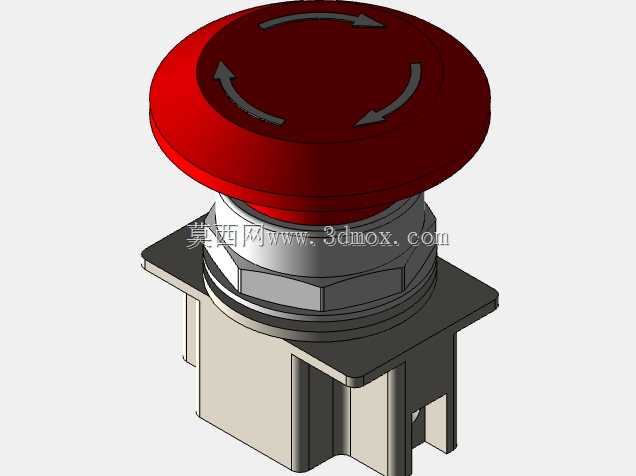

　　这款急停操作件主要面向工业电气控制场景设计，是设备安全回路里的核心手动触发元件，常见于生产线控制柜、机床操作面板、自动化设备主控台、起重设备操作站等需要紧急切断动力输出的工位，当现场出现人员误操作、设备运行异常、工艺参数超限等突发状况时，操作人员可第一时间拍压按钮触发安全回路，切断设备主电源或动力输出回路，避免事故扩大。从结构设计来看，操作头采用大直径蘑菇头造型，拍压接触面积远大于普通控制按钮，即便操作人员佩戴劳保手套、或是在慌乱状态下盲操作，也能顺利触发动作，不需要精准对准按钮中心，大幅提升紧急状态下的操作可靠性。按钮头部表面模压有三个方向的旋转复位箭头，清晰指示复位操作方式，触发锁定后需要按照箭头方向顺时针旋转一定角度才能解除锁定恢复初始状态，这种设计可以避免设备被误复位，只有现场确认安全的人员才能完成复位操作，防止无关人员误操作导致设备意外重启带来二次风险。安装结构采用标准面板开孔适配设计，后部带六角锁紧螺母结构，可适配不同厚度的电气面板安装，安装时从面板正面插入按钮主体，从背面旋紧锁紧螺母即可完成固定，不需要额外的复杂安装工装，适配常规工业控制柜的板材厚度范围。

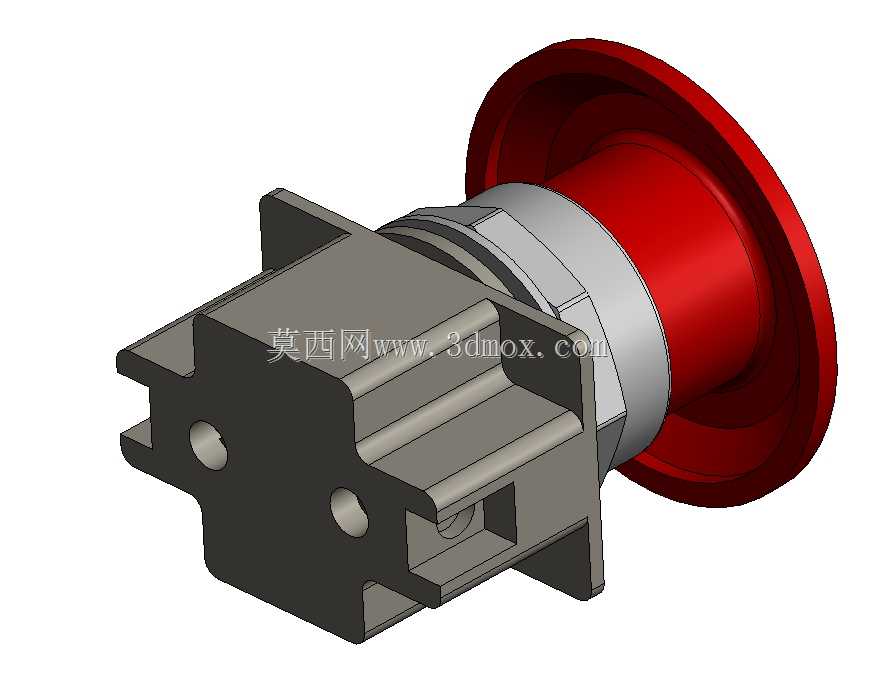

　　按钮的接触模块部分采用后置式布局，安装完成后接线端子位于柜体内部，正面仅露出操作头和安装法兰，既可以满足柜体正面的IP防护要求，也能避免接线部位暴露在生产现场的粉尘、切削液、油污环境中，延长元件使用寿命。从建模细节来看，模型完整还原了按钮的各部件装配关系，包括头部操作件的圆弧过渡、安装法兰的定位止口、后部接触模块的卡扣定位结构、旋转复位的导向槽特征，结构建模时充分考虑了实际零件的脱模斜度、装配间隙，没有出现干涉特征，各部件的配合公差符合低压控制元件的常规设计要求。

　　在实际选型应用中，这类急停按钮需要匹配对应的安全继电器模块组成完整安全回路，模型的安装尺寸完全符合行业通用的安装规范，可直接用于电气控制柜的三维布局设计，提前验证操作头与面板上其他元件的操作安全距离，避免安装后出现操作干涉、拍压时误触相邻按钮的问题。按钮的操作行程设计符合人体工程学要求，拍压触发的压力设置在合理区间，既不会因为轻微触碰导致误触发，也不会因为按压力度过大导致紧急状态下无法顺利触发，锁定机构采用棘轮式结构，触发后可以保持稳定的锁定状态，不会因为设备振动出现自行复位的情况。

　　模型的外观细节还原了实际产品的表面质感，头部操作件采用醒目的红色工程塑料材质，安装法兰为浅灰色工程塑料，后部基座为深灰色绝缘材质，不同部件的材质区分清晰，在做设备三维方案展示时，可以直观呈现操作面板的元件布局效果，方便进行方案评审和操作安全性验证。在进行设备结构设计时，这类标准件的三维模型可以大幅提升设计效率，不需要从零开始建模，直接导入装配即可完成面板布局，同时可以基于模型生成安装开孔图，指导生产环节的面板加工，确保开孔尺寸与按钮安装尺寸匹配，避免出现安装孔位偏差导致的装配问题。
