电厂远程操控斜面式操作桌台结构

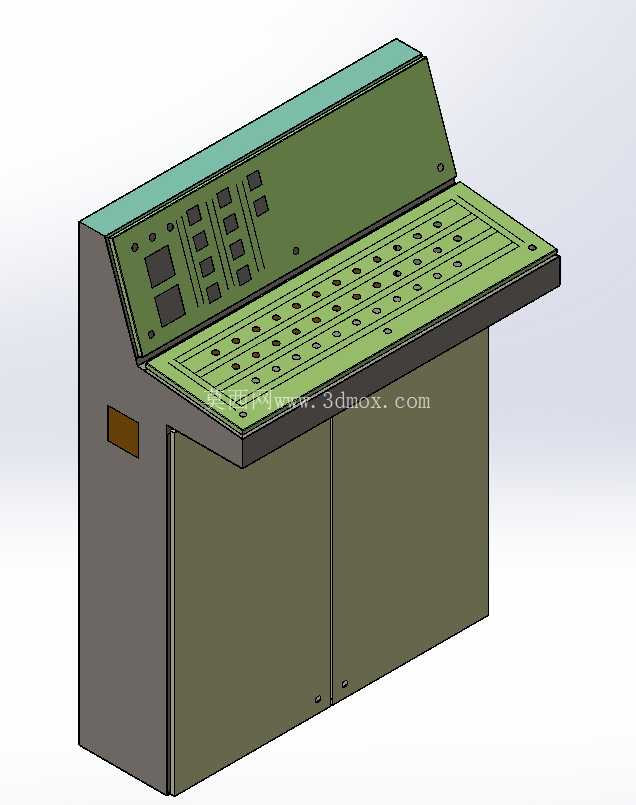

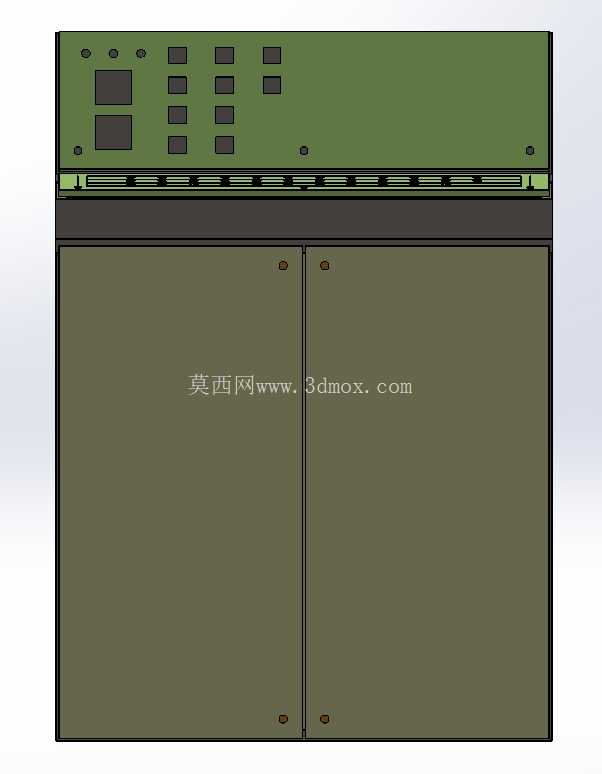

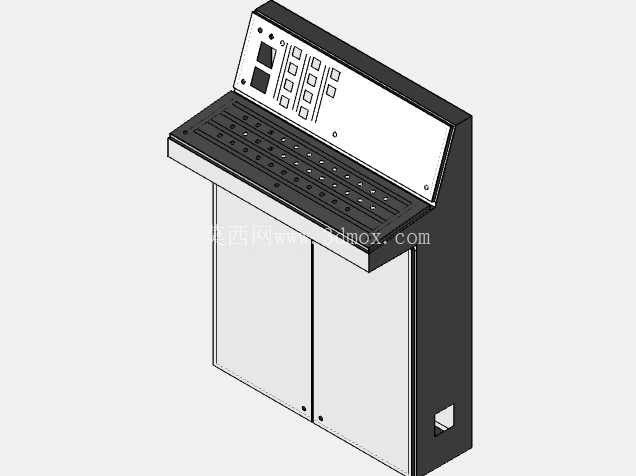

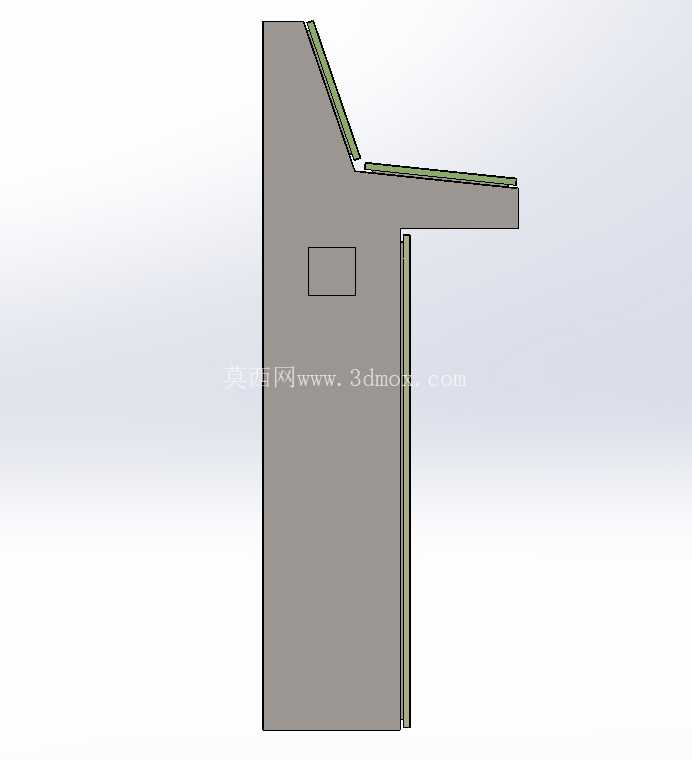

这款斜面式操作桌台主要面向电厂集控室场景设计，承担现场设备远程操作、运行状态集中监控的核心功能，是电厂运行班组日常值守、工况调整、异常处置的核心人机交互载体。设计之初优先考虑了长期值守的操作合理性，将操作面板设置为12度倾斜角，适配操作人员坐姿状态下的手臂自然伸展范围，避免长期抬臂操作带来的肌肉疲劳，同时倾斜面板的显示区域与操作人员视线夹角保持在15-30度区间，减少屏幕反光与视觉疲劳，适配8小时轮班制的连续作业需求。桌台整体采用下柜上台的分体式结构，下部柜体设置双开门储物空间，可容纳PLC控制模块、接线端子排、信号隔离器、电源模块等电气元件，柜体预留120mm高度的底部走线空间，强弱电走线槽分离布置，避免信号干扰，柜体侧面预留散热通风栅，配合内部可选装的轴流风扇实现电气元件的被动+主动散热，保障长期运行的温度稳定性。上部操作区分成两个功能区块，后方直立斜面上布置状态指示灯、数显仪表、急停按钮、功能切换开关等需要频繁观察、较少操作的元件，前方水平台面上布置操作按钮、调节旋钮、手动操作手柄等高频操作元件，元件排布按照操作频率从近到远、功能分区从左到右的逻辑排布，将锅炉系统、汽机系统、辅机系统的操作元件做物理分区，不同功能区采用不同颜色的面板丝印做边界区分，减少误操作概率。设计过程中同步考虑了制造加工的工艺合理性，柜体主体采用1.5mm厚冷轧钢板折弯成型，所有折弯边做R3圆角处理，避免锐边划伤安装与操作人员，面板部分采用2mm厚铝板做阳极氧化处理，表面耐刮擦、不易留指纹，元件安装孔采用数控冲压加工，孔位公差控制在±0.1mm范围内，适配主流工业按钮、仪表的安装尺寸，无需现场二次扩孔。安装边界方面，桌台整体宽度控制在1800mm，深度850mm，整体高度1250mm，其中操作台面距离地面高度为750mm，符合工业操作台人体工程学标准，底部设置4个M12可调脚杯，可调节范围0-30mm，适配地面不平整的安装场景，柜体背部设置可拆卸的检修门，开门角度大于120度，方便后期元件维护与线路检修，柜体与面板之间的连接采用快拆式螺丝，无需特殊工具即可完成面板拆卸，提升后期运维效率。电气设计层面，所有元件的接线端子预留20%的备用点位，方便后期功能扩展，面板与柜体之间的走线采用拖链防护，避免面板开合检修时线路被拉扯断裂，操作回路设置冗余保护，急停回路采用硬接线方式，不依赖通讯传输，保障异常状态下的急停操作可靠触发。这款桌台的结构设计同时兼顾了 standalone 安装与多台并排拼接的需求，柜体侧面设置拼接定位孔，多台拼接时可通过定位销实现无缝对齐，适配不同规模集控室的布置需求，面板的丝印内容可根据实际管控的设备点位做定制化调整，基础结构无需改动即可适配不同的电厂工艺配置。
