5英寸可旋转方形安装重载脚轮结构

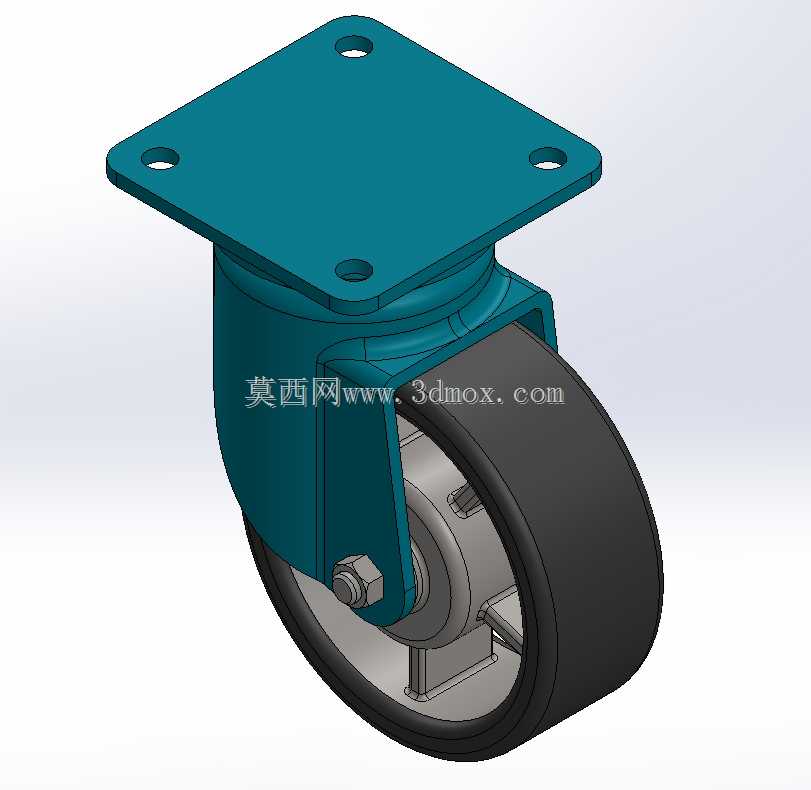

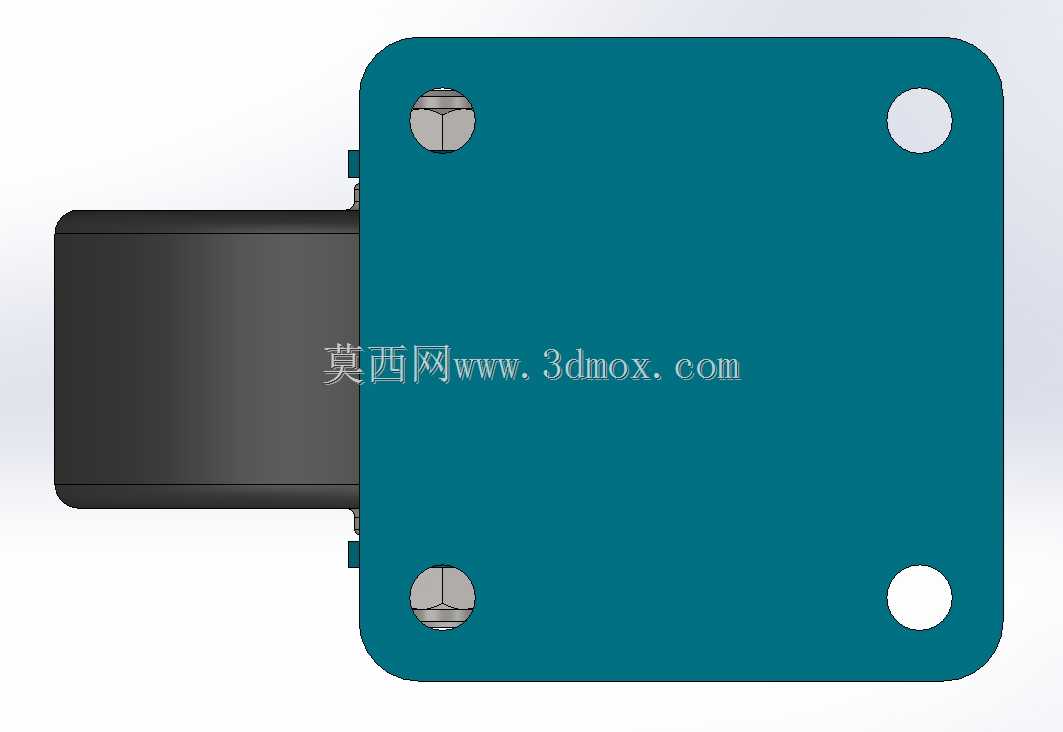

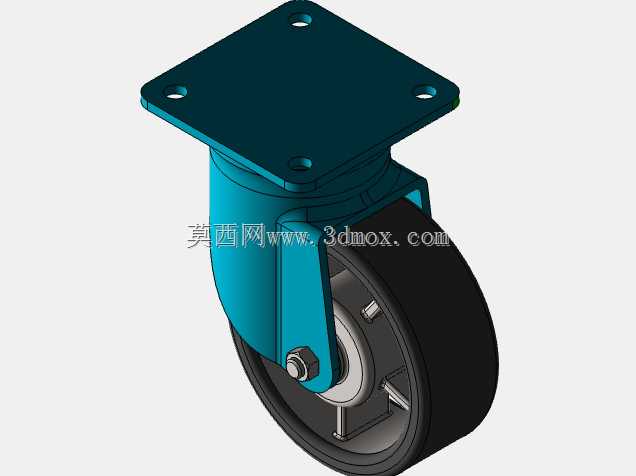

　　这款5英寸规格的可旋转脚轮，是工业场景中重载移动支撑类部件的典型结构，日常多应用在重型工具柜、自动化设备机架、工业操作台、小型移动工装台、仓储周转料架的底部，用来承担设备整体重量，同时实现设备的灵活移位与转向，解决固定工位设备临时调整位置、工位间周转移动的需求，在车间生产线边的移动工位、仓储区的可移动货架、实验室重型仪器台架上都能见到这类结构的应用。从结构设计来看，顶部采用方形法兰安装板，板上预留四个对称分布的安装通孔，安装时可通过螺栓直接与设备底部的安装面锁紧固定，方形安装面的接触面积更大，相比单螺杆安装的脚轮，重载状态下的受力分布更均匀，不会出现局部应力集中导致的安装板变形问题，适配的设备底部安装面不需要做特殊的凸台结构，只要是平整的金属或硬质板材安装面即可完成固定，安装边界的容错率更高，四个安装孔的孔位对称度公差控制在合理范围，现场安装时不需要额外扩孔调整就能顺利对位锁紧。

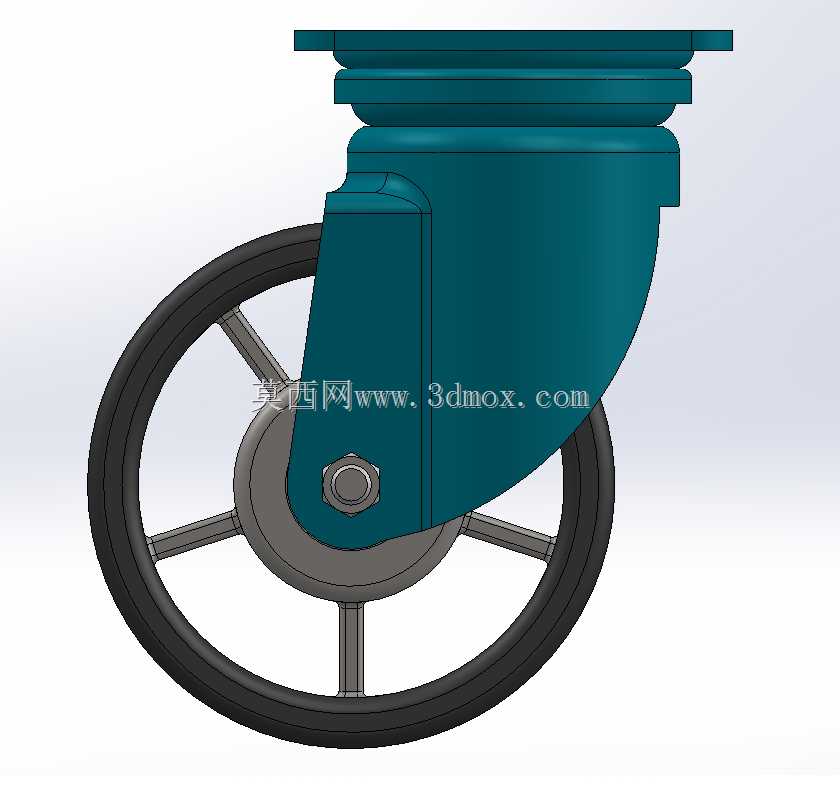

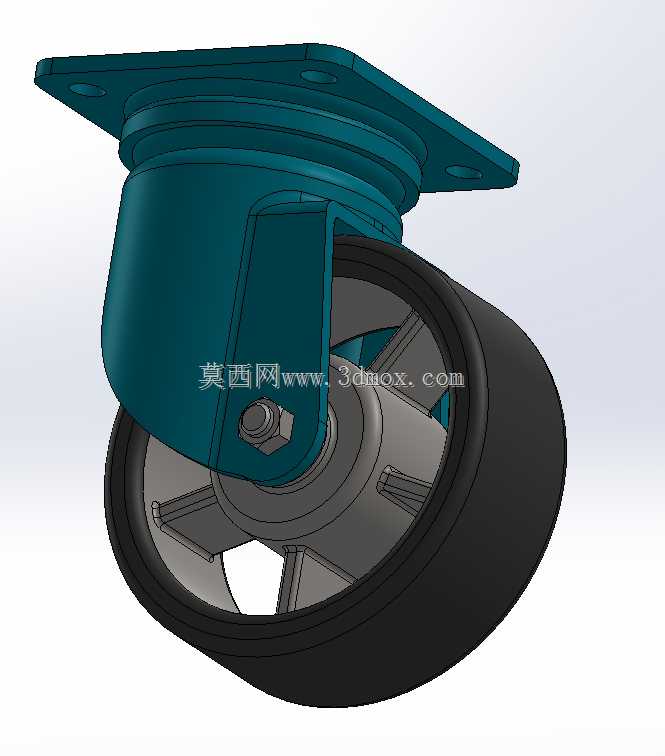

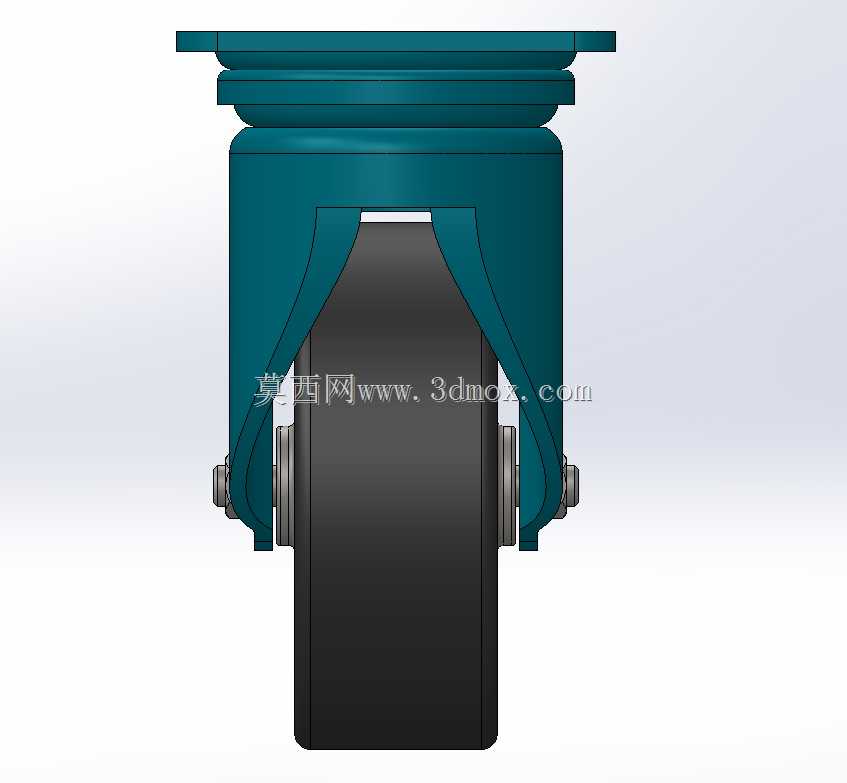

　　转向结构采用密封式回转支承结构，安装板与轮架之间的回转间隙经过合理设计，转向时不会出现松旷晃动，同时密封结构可以阻挡车间内的粉尘、切削液、金属碎屑进入回转摩擦面，长期使用不会出现转向卡滞的问题，轮架部分采用一体式铸造成型后做加强筋处理，在轮轴安装位、回转连接位都做了壁厚加厚处理，承受冲击载荷时不会出现轮架开裂的问题。滚轮部分采用金属轮毂外包高弹性耐磨橡胶的结构，金属轮毂可以保证滚轮的径向承载能力，不会在重载下出现轮体变形，外层橡胶材质可以在车间环氧地坪、水泥地坪上滚动时起到缓冲作用，减少设备移动时的震动传导，同时橡胶材质的摩擦系数适中，推动设备时不会出现打滑，也不会划伤地面涂层，轮轴位置采用自带润滑的轴套结构，滚动时的摩擦阻力小，推动重载设备时不需要过大的推力，轮体两侧的轮架上预留了刹车结构的安装位，后续如果需要固定设备位置，可以直接加装刹车组件，不需要更换整个轮架结构。

　　设计这类脚轮结构时，首先要核算单轮的额定承载能力，结合设备的总重量、移动时的冲击系数来确定轮体直径、轮架壁厚、安装板厚度，5英寸的轮径刚好平衡了移动灵活性与安装高度的需求，轮径过小的话越障能力差，车间地面的细小缝隙、台阶落差很难通过，轮径过大则会导致脚轮整体安装高度过高，设备底部的离地间隙过大，会抬升设备的整体重心，移动时的稳定性下降。安装板的尺寸设计也需要匹配常见的工业铝型材框架、方管焊接机架的底部安装尺寸，四个安装孔的孔距要适配常用的型材端面安装孔位，减少用户自行打孔改装的工作量，回转结构的阻尼设计也需要经过调校，转向时既不能过松导致设备移动时方向随意偏移，也不能过紧导致转向费力，滚轮的橡胶硬度要控制在合理区间，硬度过高缓冲效果差，移动时震动大，硬度过低则会导致滚动阻力大，长期使用轮体变形量大。

　　在实际选型应用中，这类脚轮通常四个为一组使用，根据设备的总重量预留1.5倍以上的安全系数，避免地面不平整、移动时冲击导致单轮过载，安装时要保证四个脚轮的安装面处于同一平面，避免出现个别脚轮悬空不受力的情况，导致其余脚轮负载过大提前损坏，轮架的转向轴线要与地面垂直，否则会出现转向卡滞、轮体偏磨的问题。
