对称式锥齿轮汽车差速传动结构

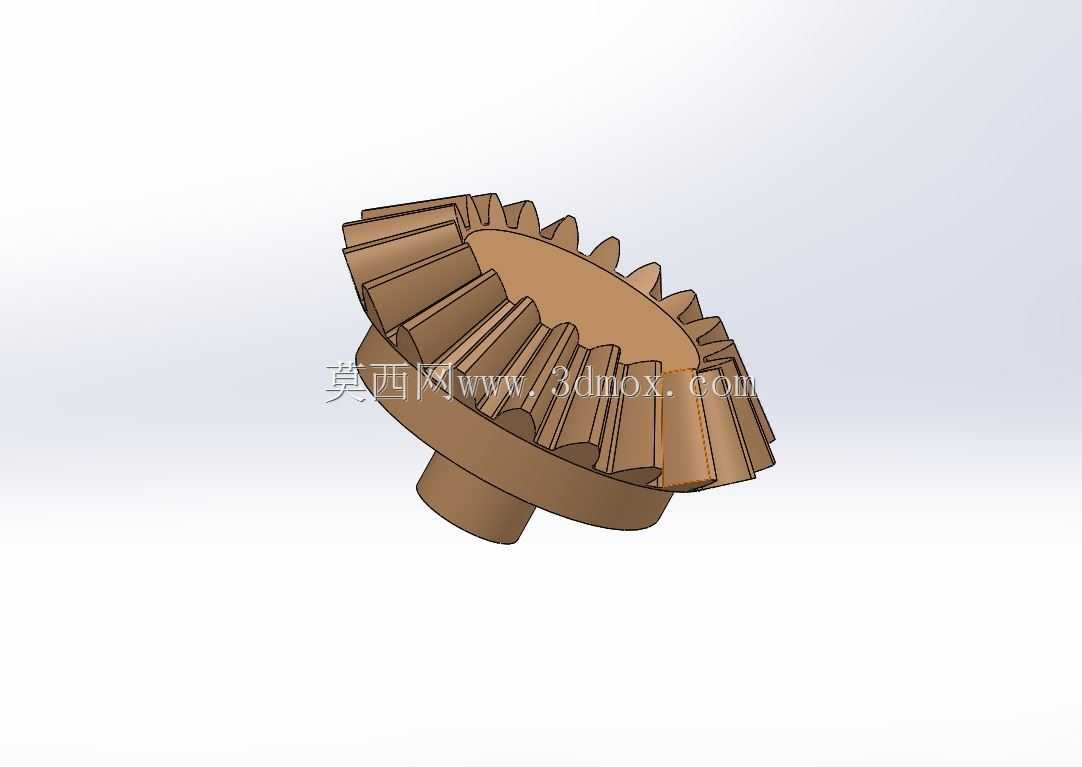

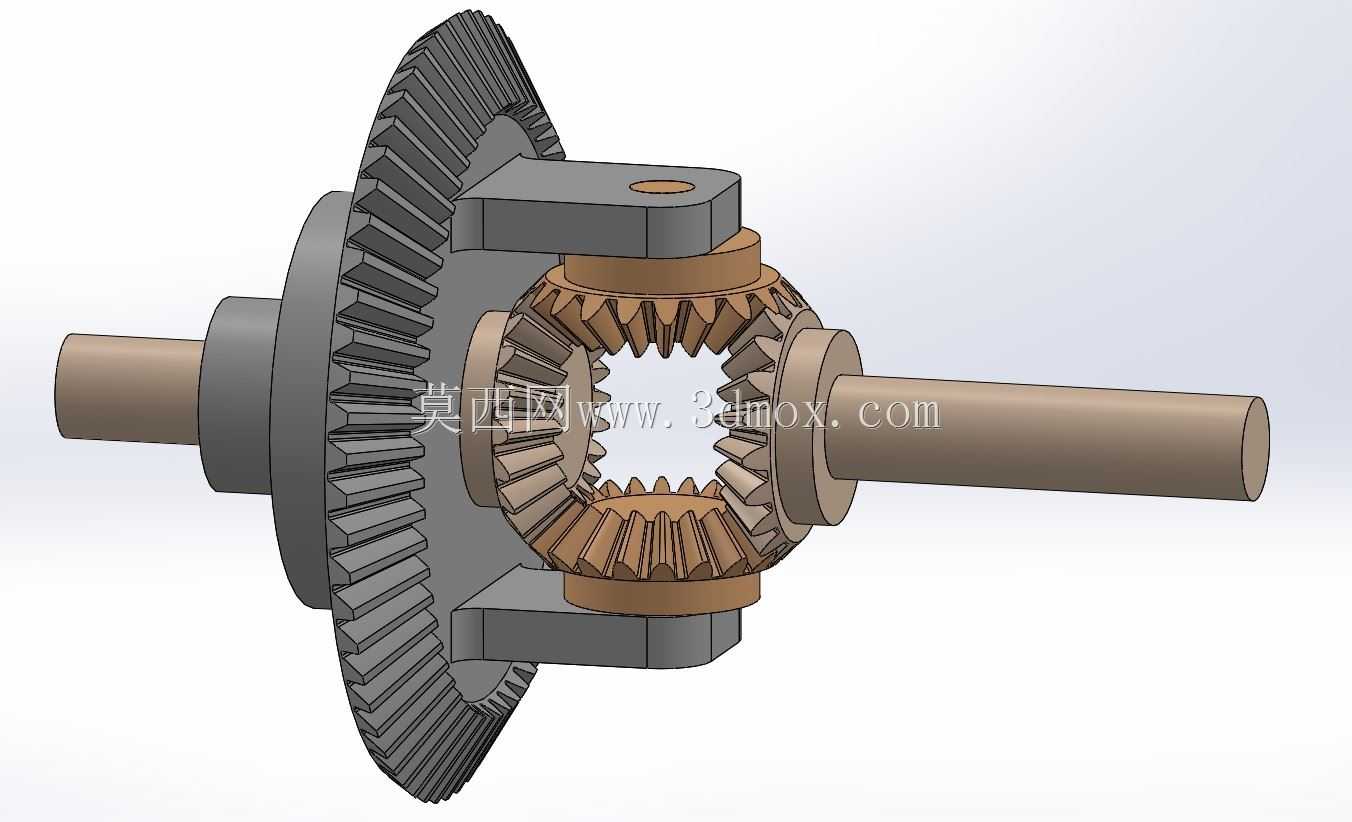

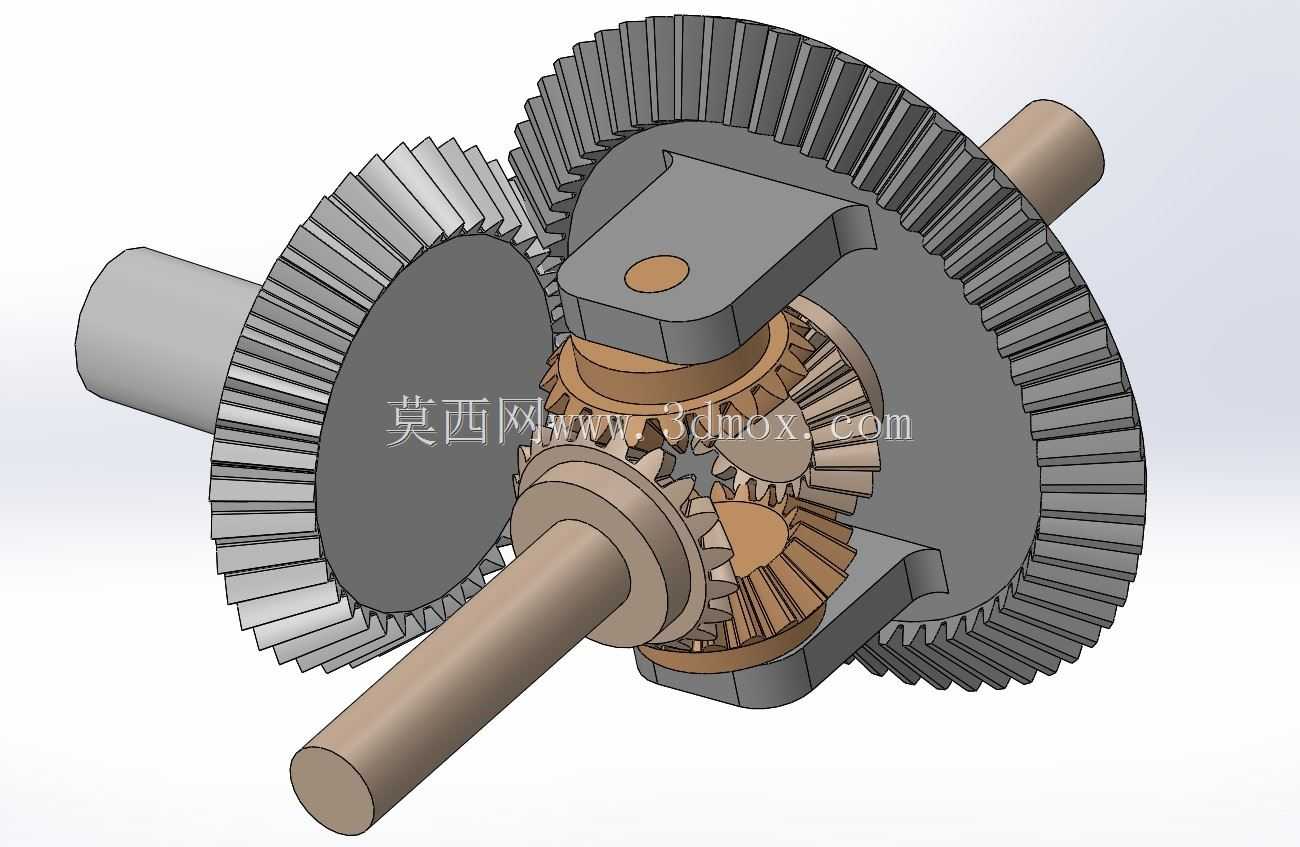

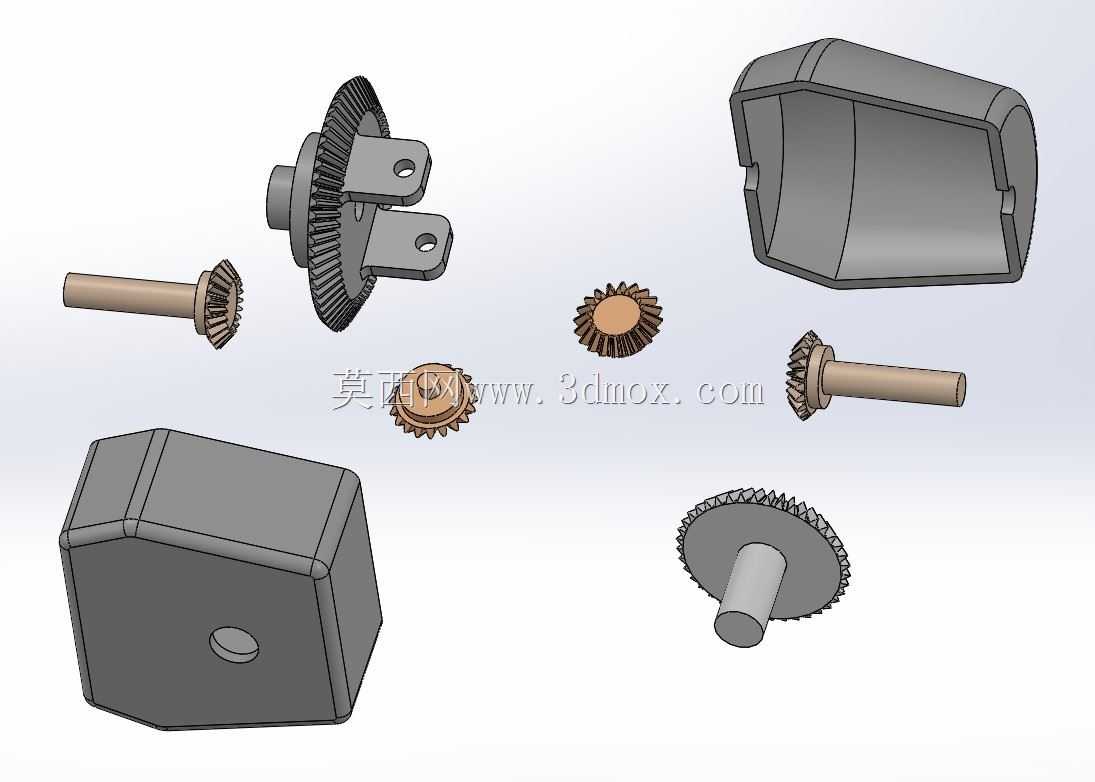

　　这套差速传动结构主要应用于燃油及新能源乘用车辆、轻型载货卡车的驱动桥内部，布置在主减速器从动齿轮的动力输出端，核心作用是在车辆转向、行驶于不平路面时，自动调整左右两侧驱动轮的转速差，避免轮胎出现滑拖、异常磨损，同时保证两侧驱动轮始终具备可靠的动力附着，提升车辆行驶的操控稳定性与通过性。从结构组成来看，整套机构包含差速器壳体、两个半轴锥齿轮、四个行星锥齿轮、行星齿轮轴、十字支撑块以及对接主减的从动锥齿轮，所有齿轮均采用渐开线锥齿形设计，啮合间隙经过合理设定，既保证动力传递过程中的齿面接触面积，又预留了热胀冷缩的形变空间，避免高速运转时出现齿面卡滞、烧蚀的问题。

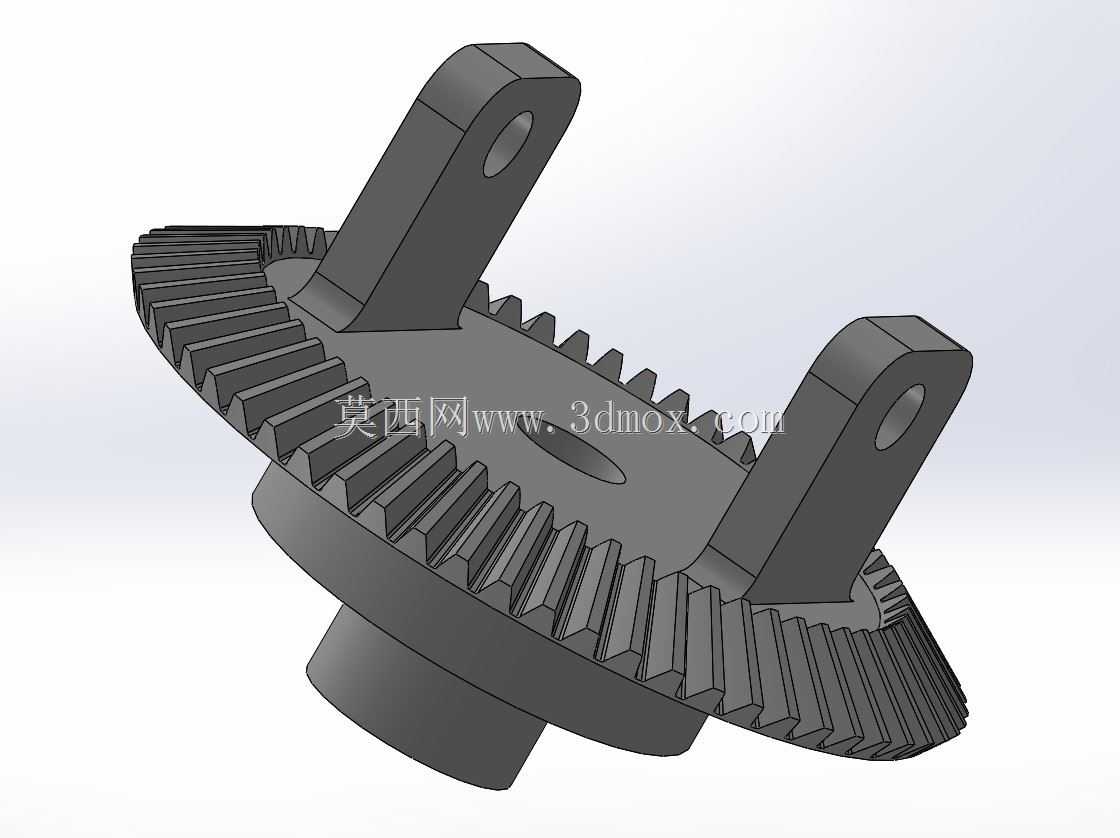

　　设计过程中首先匹配主减速器的从动齿轮安装接口，差速器壳体的外圆与从动锥齿轮的内止口采用过渡配合，通过圆周均布的螺栓完成锁紧固定，保证动力从主减齿轮传递到差速器壳体时的同轴度，减少高速运转的动不平衡量。行星齿轮轴采用十字交叉布置，四个行星齿轮分别套装在四个轴颈上，轴颈与行星齿轮内孔之间预留润滑间隙，工作时齿轮油可通过壳体上的油孔进入配合面，形成油膜降低摩擦损耗；行星齿轮的背面与差速器壳体内的支撑球面贴合，球面的曲率半径与行星齿轮背部球面完全匹配，可承受齿轮啮合时产生的轴向分力，避免齿轮出现偏摆导致啮合异响。

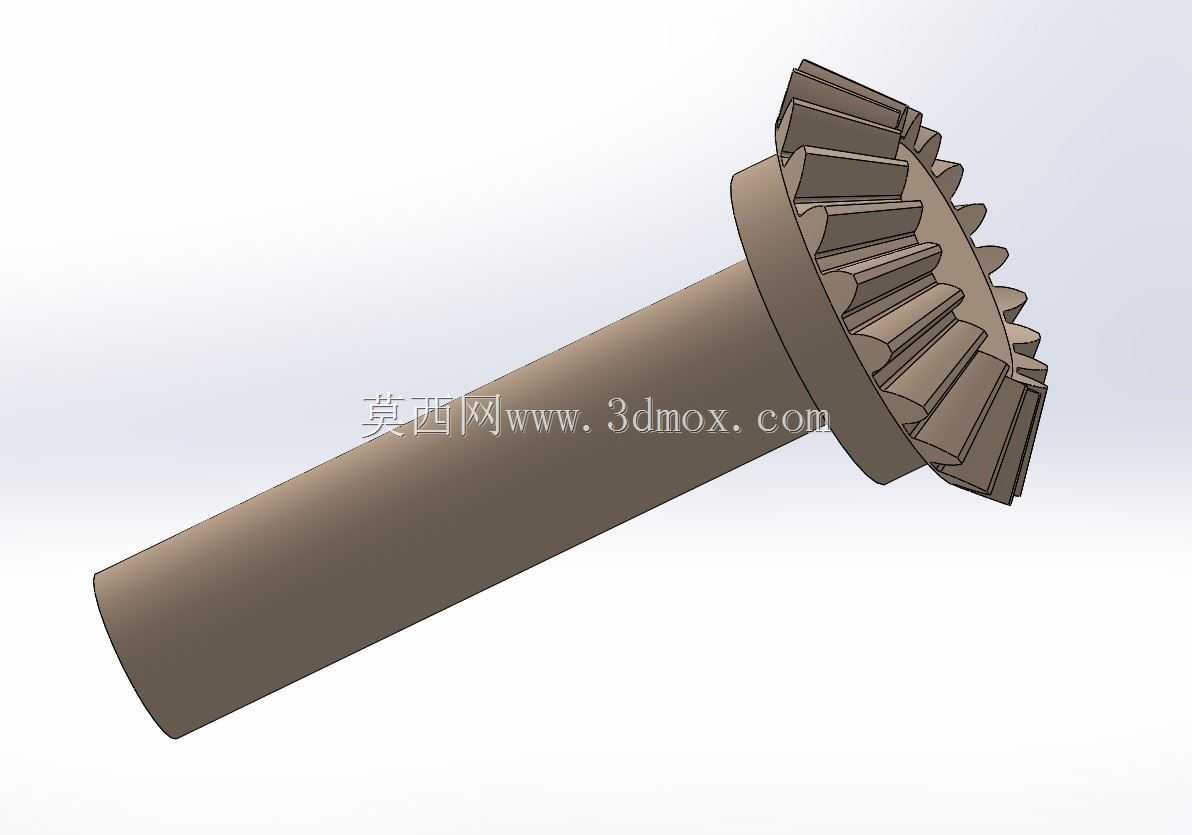

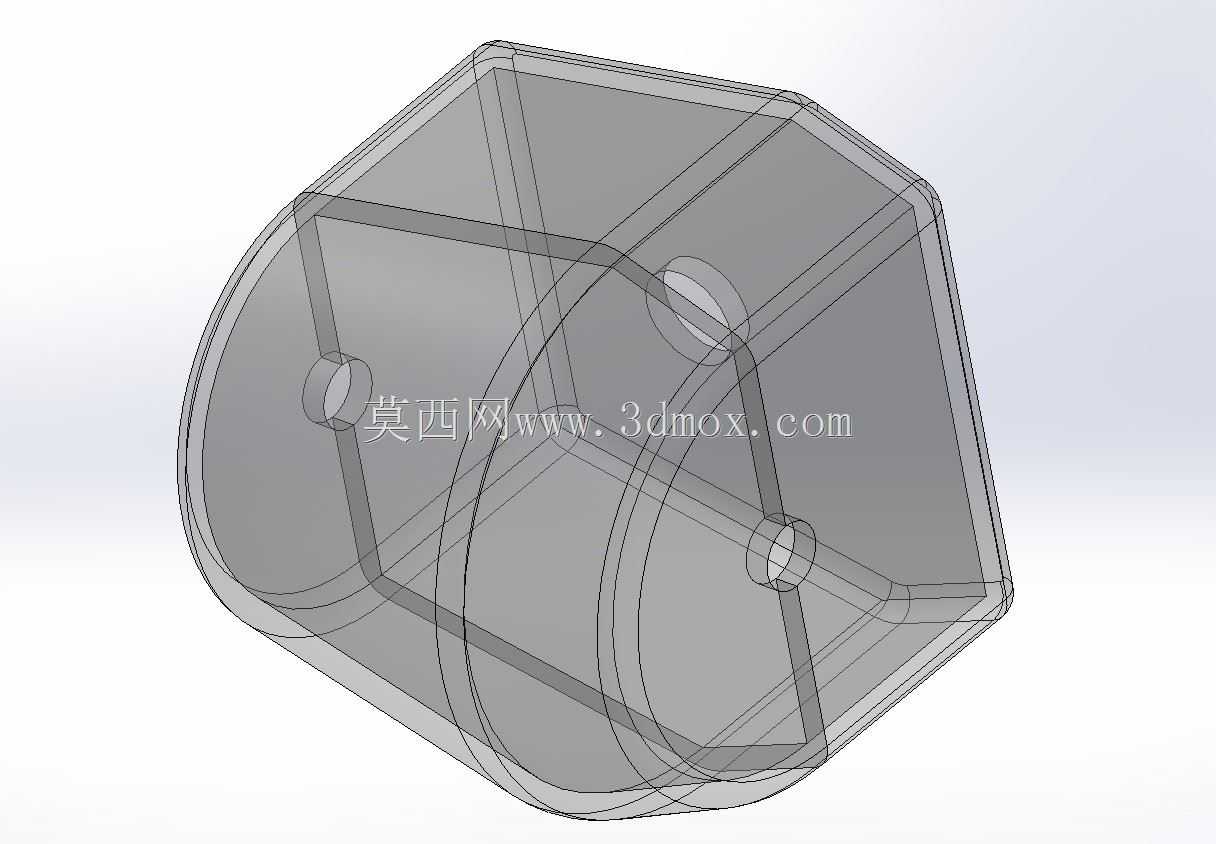

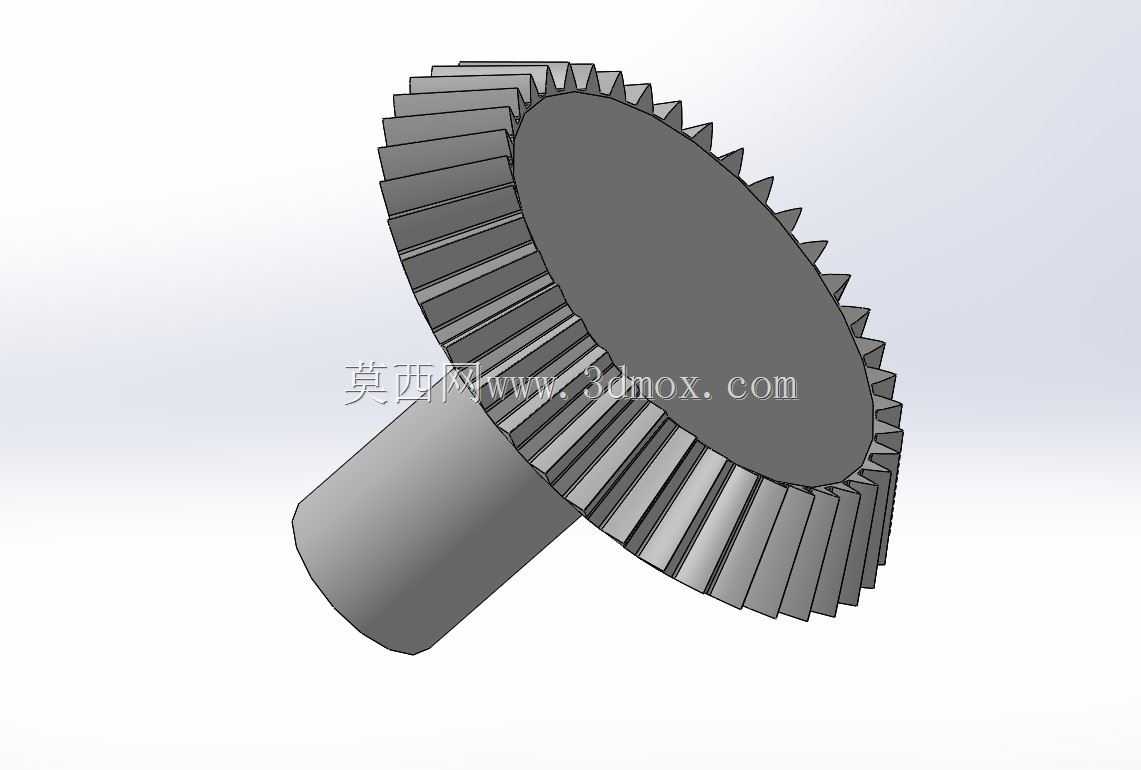

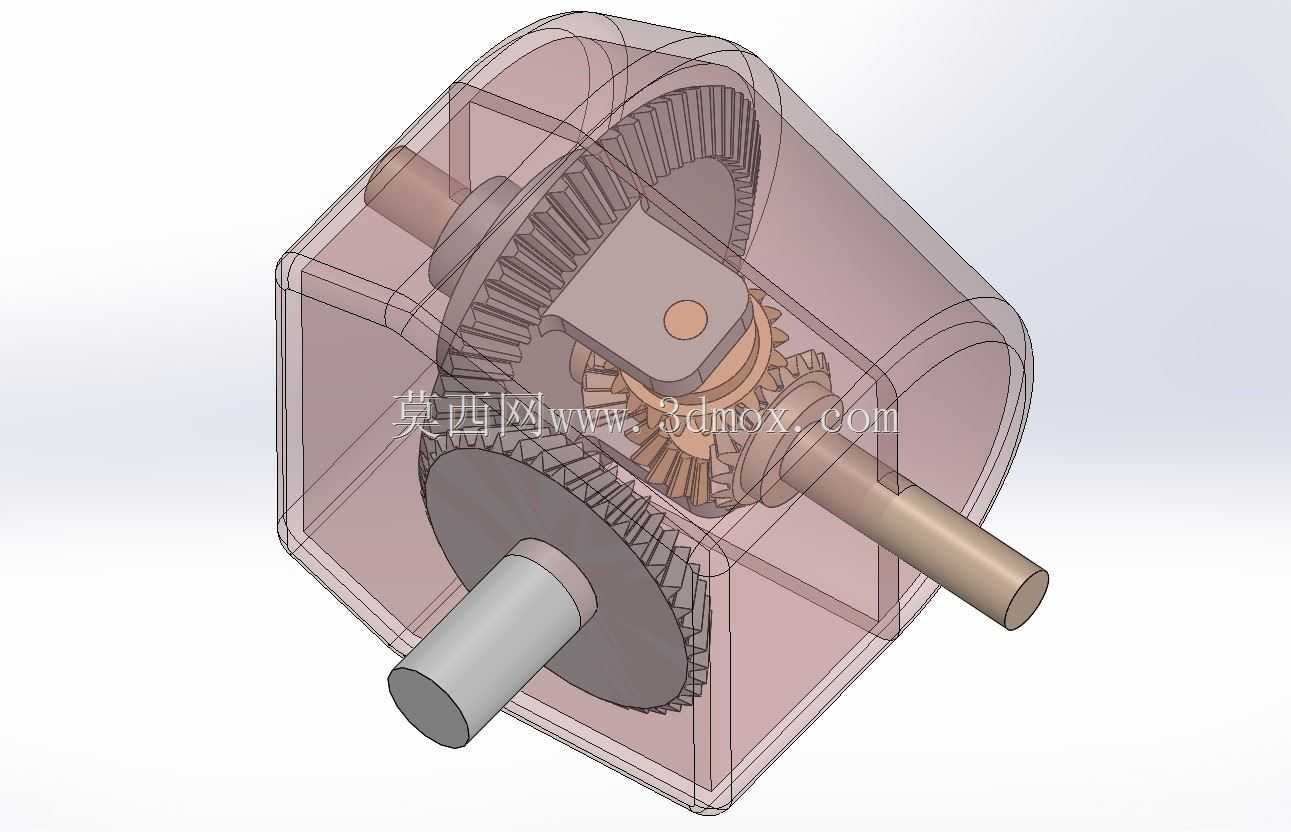

　　两个半轴锥齿轮分别布置在差速器壳体的左右两侧，内花键与左右驱动半轴的外花键配合，齿轮的轴颈与差速器壳体的支撑孔采用间隙配合，可在孔内自由转动，半轴齿轮与行星齿轮的啮合位置通过调整垫片进行间隙补偿，装配时可通过更换不同厚度的垫片调整齿侧间隙，保证啮合印痕处于齿面的中间位置，兼顾正向、反向传动的承载能力。安装边界方面，整套差速机构的轴向总长度匹配驱动桥桥包的内部空间，左右半轴的伸出轴径与桥壳上的半轴套管同轴，从动锥齿轮的分度圆直径与主减主动齿轮的安装中心距严格匹配，保证主减齿轮副的正确啮合；差速器壳体两端的轴颈通过圆锥滚子轴承支撑在桥壳的轴承座上，轴承预紧度可通过调整螺母进行调节，既避免轴承间隙过大导致的壳体窜动，又防止预紧力过大造成的轴承过热损坏。实际工作过程中，当车辆直线行驶时，主减从动齿轮带动差速器壳体整体转动，行星齿轮随壳体一同公转，此时行星齿轮与半轴齿轮之间无相对转动，左右两侧半轴以相同转速带动车轮转动，动力均匀分配到两侧驱动轮；当车辆转向时，内侧车轮的行驶阻力大于外侧车轮，行星齿轮在随壳体公转的同时产生自转，带动内侧半轴转速降低、外侧半轴转速升高，在保证两侧车轮均做纯滚动的同时持续传递动力，避免轮胎与地面的滑动摩擦。

　　整套结构的齿轮参数经过匹配计算，行星齿轮与半轴齿轮的齿数比根据车型的驱动扭矩需求设定，可满足不同整备质量车型的动力传递要求，齿面均采用硬化处理，具备足够的接触疲劳强度与弯曲疲劳强度，可承受大扭矩输出时的冲击载荷；壳体采用高强度铸钢材质，在保证结构刚度的前提下尽可能做轻量化设计，减少非簧载质量，提升车辆的行驶平顺性。结构上还预留了润滑通道，差速器壳体上的油孔正对齿轮啮合位置，车辆行驶时齿轮油飞溅可通过油孔进入齿轮啮合面与轴承配合面，保证各运动副的充分润滑，降低长期运转的磨损速率，提升整套传动机构的使用寿命。
