对辊挤压式工业型煤压制成型设备结构

在民用洁净煤生产、工业锅炉配套燃料制备、冶金辅料成型的生产场景里，辊压型煤机是把散状煤粉、焦末、炭粉压制成规则块状燃料的核心加工设备，区别于冲压式成型机的间歇作业逻辑，对辊挤压的结构可以实现连续化喂料、连续压制成型，单台设备就能匹配中小规模型煤生产线的产能需求，不需要额外配置多台间歇式设备组线，能大幅减少生产环节的设备占地与配套动力投入。

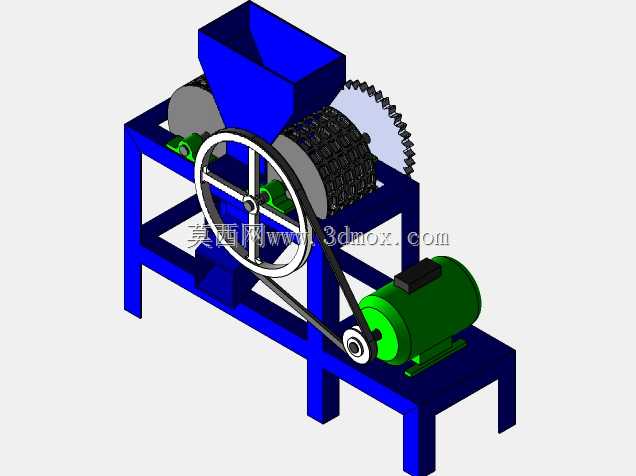

这套辊压型煤机的整体结构采用方管焊接一体式机架作为承载基础，机架底部预留了地脚螺栓安装孔位，安装时需要匹配平整的混凝土基础，整体安装边界的长宽尺寸控制在1800mm×900mm区间，设备总高度含顶部进料斗约1600mm，不需要超高厂房就能完成布设，进料斗的上沿距离地面高度控制在1400mm左右，既可以匹配人工倒料的作业高度，也能对接上方的螺旋喂料机出料口，适配不同自动化程度的生产线布局。

设备的核心成型部件是一对带半球形模穴的对压辊，两个辊轮的模穴在啮合转动时完全对齐，当煤粉从进料斗落入辊面间隙时，两个辊轮通过齿轮啮合实现同步反向转动，辊面的模穴会把散状粉料裹挟进入咬合区间，通过辊轮施加的挤压力把松散粉料压制成高密度的椭球形煤块，成型后的煤块会随着辊轮转动到下方间隙位置自动脱落，顺着机架下方的出料斜面滑出设备，不需要额外配置脱模机构，模穴的排布密度直接决定单圈转动的成型数量，常规配置下每转动一圈可以产出20-30块型煤，匹配对应转速就能实现每小时1-2吨的成型产能。

动力传递路径的设计充分考虑了煤粉成型需要大扭矩的特性，驱动端采用卧式四级异步电机提供动力，电机输出端通过皮带轮与三角带连接到大带轮，实现一级减速的同时还能起到过载保护作用，当辊轮间卡入硬质异物时，三角带可以通过打滑卸除瞬间冲击载荷，避免齿轮、辊轴等刚性部件出现断裂损坏；大带轮与主动压辊同轴连接，主动压辊轴端安装传动齿轮，与从动压辊轴端的齿轮啮合，保证两个压辊的转动完全同步，不会出现模穴错位导致的成型块破损、毛边过厚的问题。大带轮同时配置了重型手轮结构，在设备检修、卡料清理时，可以手动转动手轮带动辊轮缓慢转动，不需要点动电机就能完成盘车作业，大幅提升检修操作的安全性。

进料斗采用上宽下窄的漏斗式结构，斗壁倾斜角度设置为55度，大于煤粉的自然安息角，能保证粉料依靠自重顺利滑入辊轮间隙，不会出现斗内积料、架桥堵料的问题，进料斗的下口宽度与两个压辊的有效工作长度完全匹配，保证粉料能均匀铺满整个辊面宽度，避免出现辊面两端缺料导致的成型率下降问题。机架的结构设计做了针对性的加强，压辊的两个轴承座安装位置都加焊了加强筋板，因为辊压作业时会产生持续的径向挤压力，加强后的机架可以避免长期作业出现的焊缝开裂、机架变形问题，轴承座采用可调式安装结构，通过调整螺栓可以改变两个压辊之间的间隙，适配不同厚度的型煤压制需求，也能在辊面模穴出现磨损后，通过微调间隙补偿磨损量，保证成型煤块的密度稳定。

从实际应用的角度看，这套设备的结构设计充分考虑了煤粉加工场景的作业特性，所有转动部件都配置了密封式轴承座，避免煤粉进入轴承内部加剧磨损，传动齿轮外侧安装了半封闭防护罩，既可以防止作业时人员误触转动部件，也能减少煤粉落到齿轮啮合面造成的磨粒磨损。设备的出料位置预留了输送带对接空间，成型后的煤块可以直接落到输送带上送入烘干工序，不需要人工接料转运。整套结构没有复杂的电控或液压部件，日常维护只需要定期给轴承加注润滑脂、检查三角带张紧度、检查齿轮啮合间隙即可，对作业人员的技术要求较低，适合乡镇型煤加工点、中小型锅炉燃料配套车间这类没有专业设备维护团队的场景使用。在设计建模过程中，所有部件的装配关系都按照实际机械加工的公差要求做了配合约束，辊轮与轴的过盈配合、轴承与座孔的过渡配合、齿轮的啮合侧隙都做了对应设置，模型可以直接用于工程出图、结构改进参考，也能作为型煤生产线布局的设备占位模型使用，帮助设计人员快速完成生产线的三维排布与干涉检查。
