双辊式细碎给料破碎装置结构设计

　　这款双辊式细碎给料破碎装置，主要面向小型固废处理、实验室物料细碎、农副产物粗加工这类对破碎粒度均匀度有要求、处理量不大的应用场景，区别于大型矿用破碎机的大产能设计，它更侧重小空间内的集成化作业，能直接对接小型生产线的进料端，完成物料的粗碎到中碎过渡，不需要额外搭配独立的给料设备，自身的进料导料结构就能完成物料的导向输送，避免入料时的卡滞、飞溅问题。从实际使用的角度看，它的核心功能是通过两个相向转动的辊轮，对落入破碎腔的物料进行挤压、剪切破碎，针对硬度不高的脆性物料，比如煤块、硬质秸秆、工业边角塑料、小型矿石试样，都能稳定输出粒度均匀的破碎产物，出料端的导料槽做了倾斜扩口设计，能直接对接下游的输送料管或者集料容器，不需要额外加装导流结构，减少现场安装的适配工作量。

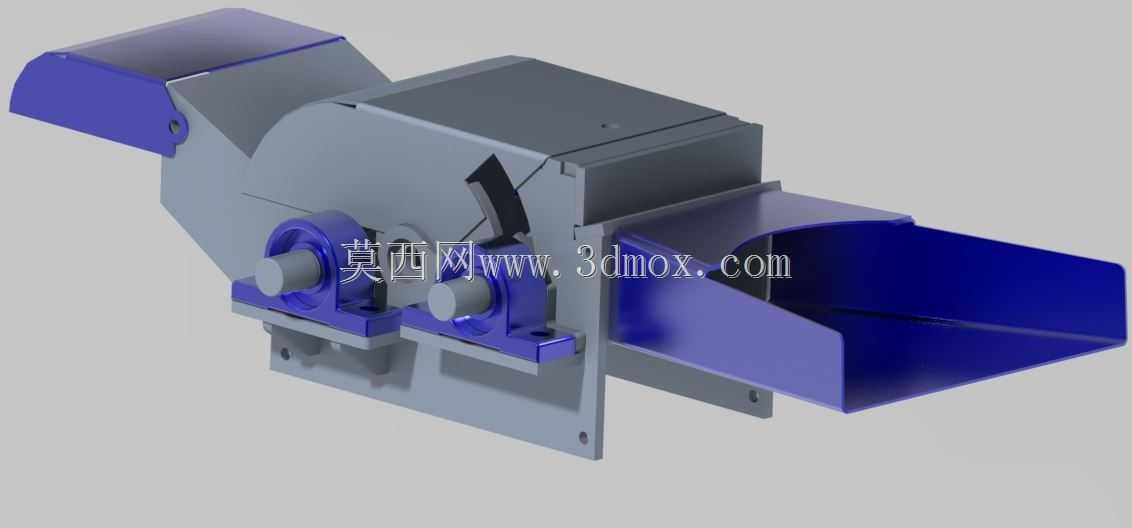

　　设计思路上优先考虑了集成化和易维护性，整个装置的机架采用一体式折弯焊接结构，没有过多的拼接装配面，安装基准面统一在底部的法兰安装板上，四个安装孔的位置做了沉台处理，安装时能直接通过螺栓固定在设备机架或者操作平台上，不需要额外做定位调整；两个辊轮的轴承座采用独立的快拆式安装结构，通过螺栓固定在主机架的侧面安装凸台上，后期维护更换辊面或者轴承时，不需要拆解整个主机外壳，只需要拆下侧端的轴承座压盖就能完成检修，大幅降低停机维护的时间。

　　外形尺寸上，整机长度控制在五百毫米以内，宽度不超过三百毫米，高度含进料导料罩也不到四百毫米，安装边界预留时，只需要在进料端上方预留两百毫米的进料操作空间，出料端下方预留一百五十毫米的集料空间，侧面预留一百毫米的检修操作空间就能满足使用要求，不会占用过多的生产线布置空间，非常适合紧凑型的小型加工单元使用。进料端的上导料罩做了翻盖式设计，日常清理破碎腔残留物料时，不需要拆解整个进料结构，翻开上罩就能直接接触到破碎腔内部，处理卡料问题非常方便；侧端的传动安装位做了标准化的轴伸设计，能直接匹配标准的减速电机输出轴，不需要额外定制联轴器，选型时只要根据处理物料的硬度匹配对应扭矩的减速动力就能完成配套，降低了动力选型的难度。

　　外壳的防护结构做了全封闭设计，除了进出料口之外，所有传动部位都被外壳完全覆盖，作业时能有效避免破碎过程中的粉尘外溢和碎料飞溅，满足小型作业场景的安全防护要求；两个辊轮的间隙可以通过侧端轴承座的调整螺栓进行微调，能根据实际需要的出料粒度调整辊缝大小，适配不同的破碎粒度需求，不需要更换辊轮就能完成一定范围内的粒度调整，适配性更强。底部的安装板做了加厚处理，能承受破碎作业时的持续振动，不会因为长期作业出现安装板变形的问题，所有的结构棱角都做了倒角处理，避免安装和维护过程中出现磕碰划伤的问题，细节设计完全贴合一线设备使用和维护的实际需求。
