ANSI标准滑套式管道连接法兰结构

　　在石油化工、市政给排水、工业流体输送的管路布设场景中，法兰是实现管道与管道、管道与设备端口可拆卸刚性连接的核心承压部件，滑套法兰作为法兰品类里安装容错率较高的分支，在中小压力等级的工艺管线改造、现场配管作业中应用占比极高。不同于对焊法兰需要提前将管端加工出匹配坡口再完成环缝焊接的高装配要求，滑套法兰的内孔直径比对应规格的管道外径略大，现场施工时可直接将法兰套入管端，调整好法兰密封面与管道轴线的垂直度后，在法兰内侧与管道外壁、法兰外侧与管道外壁分别施焊即可完成固定，对于现场配管时管端下料长度存在小幅偏差、管道轴线存在微小偏斜的场景，滑套结构能提供足够的调整余量，大幅降低现场施工的校准难度，尤其适合改扩建项目中现场焊接条件有限、无法完成高精度坡口加工的作业场景。

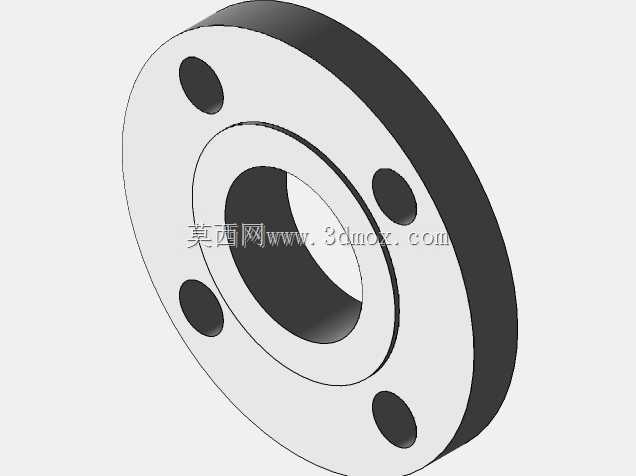

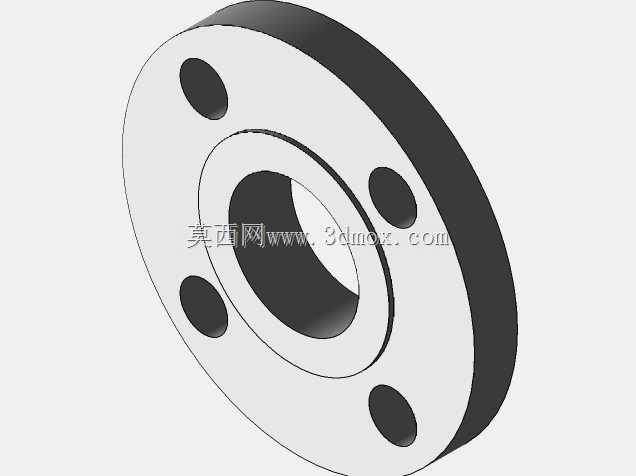

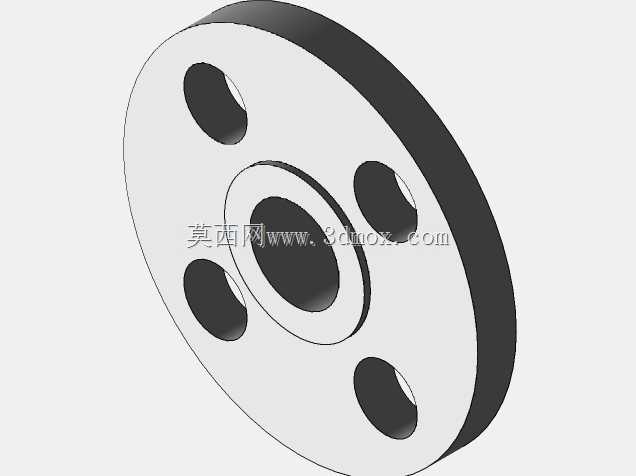

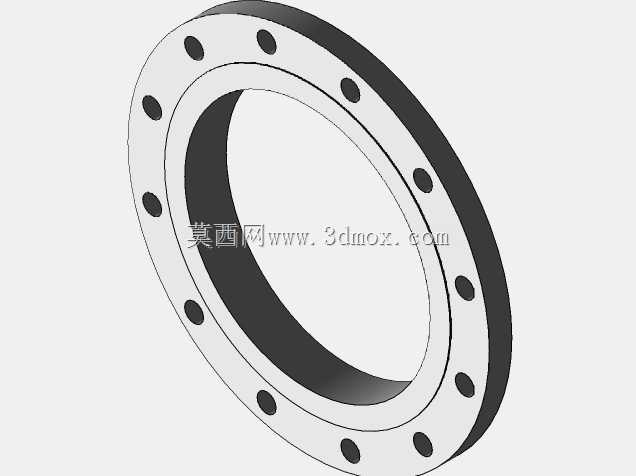

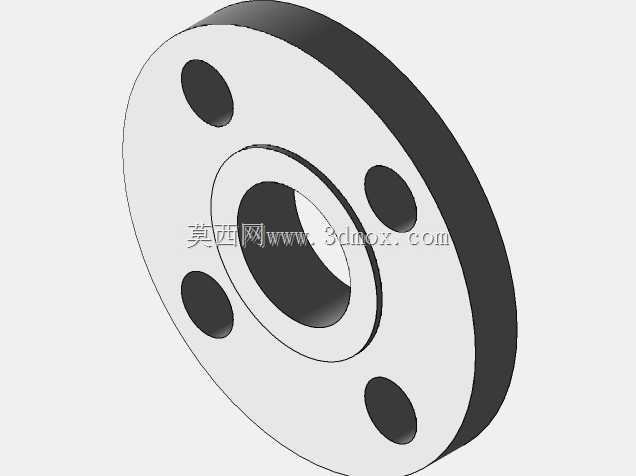

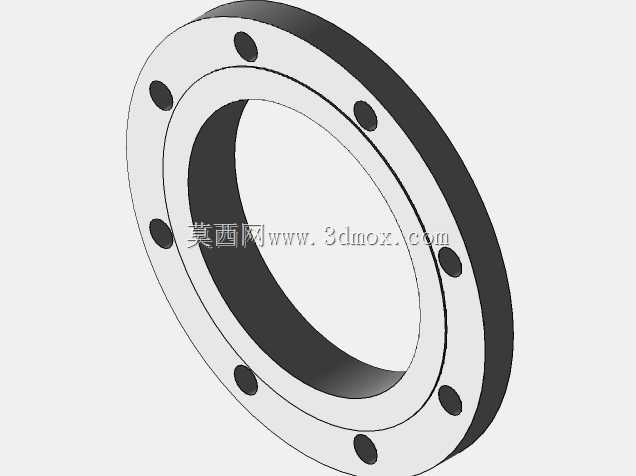

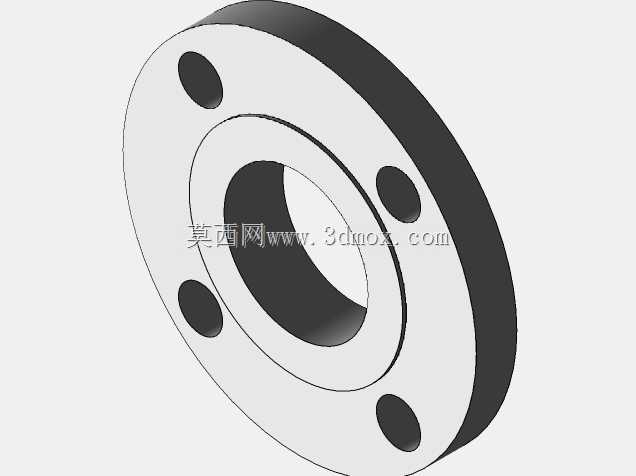

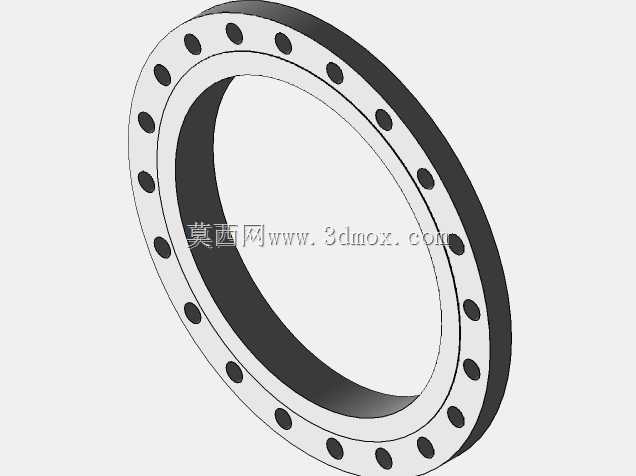

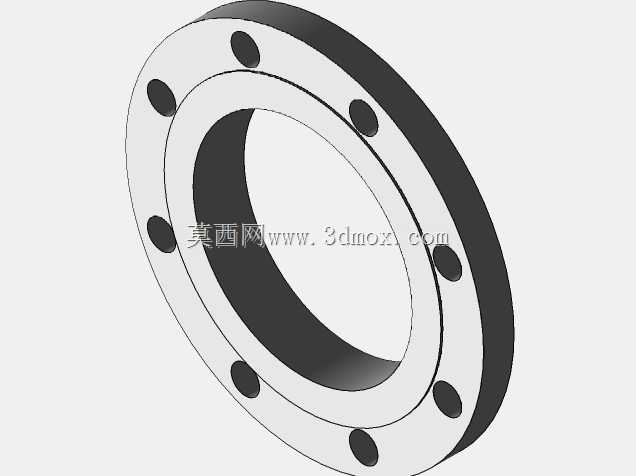

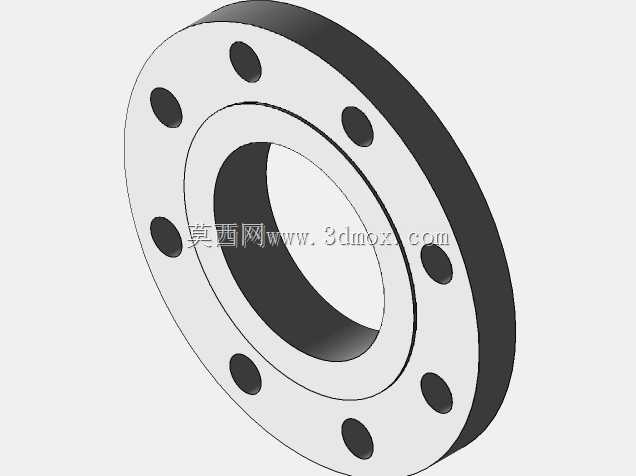

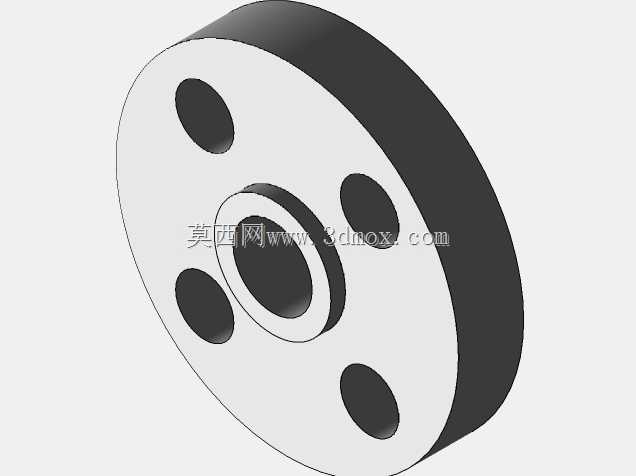

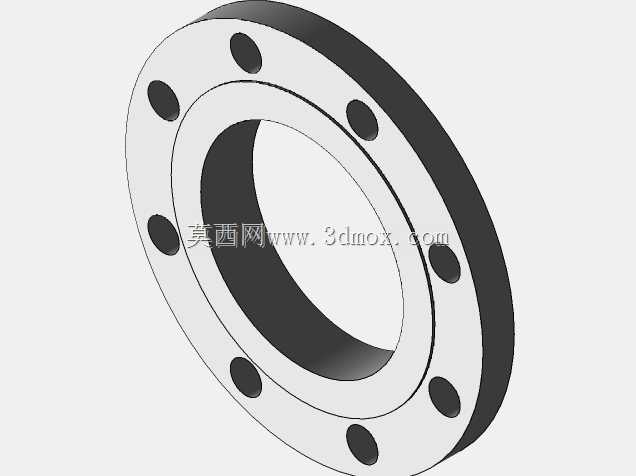

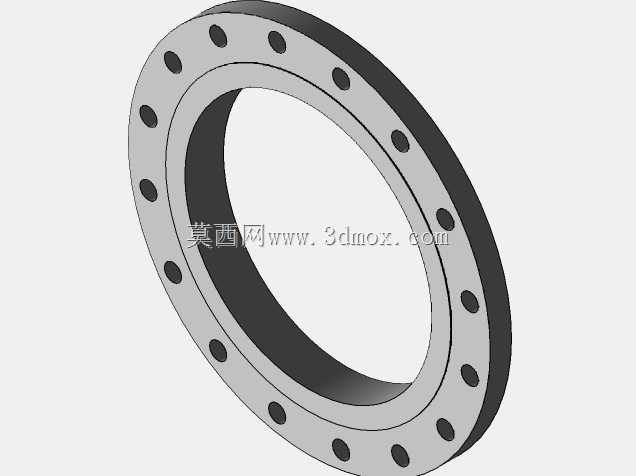

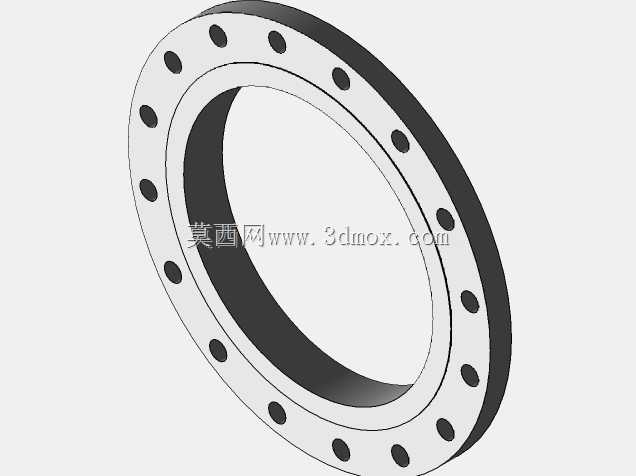

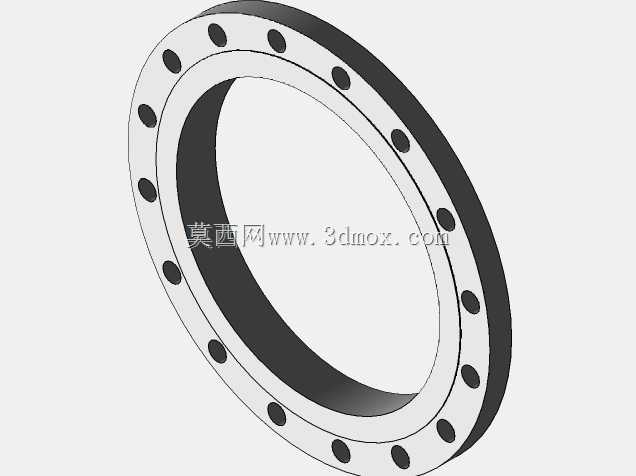

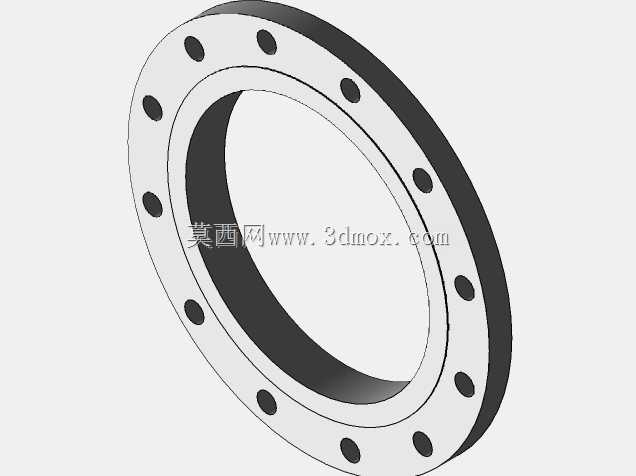

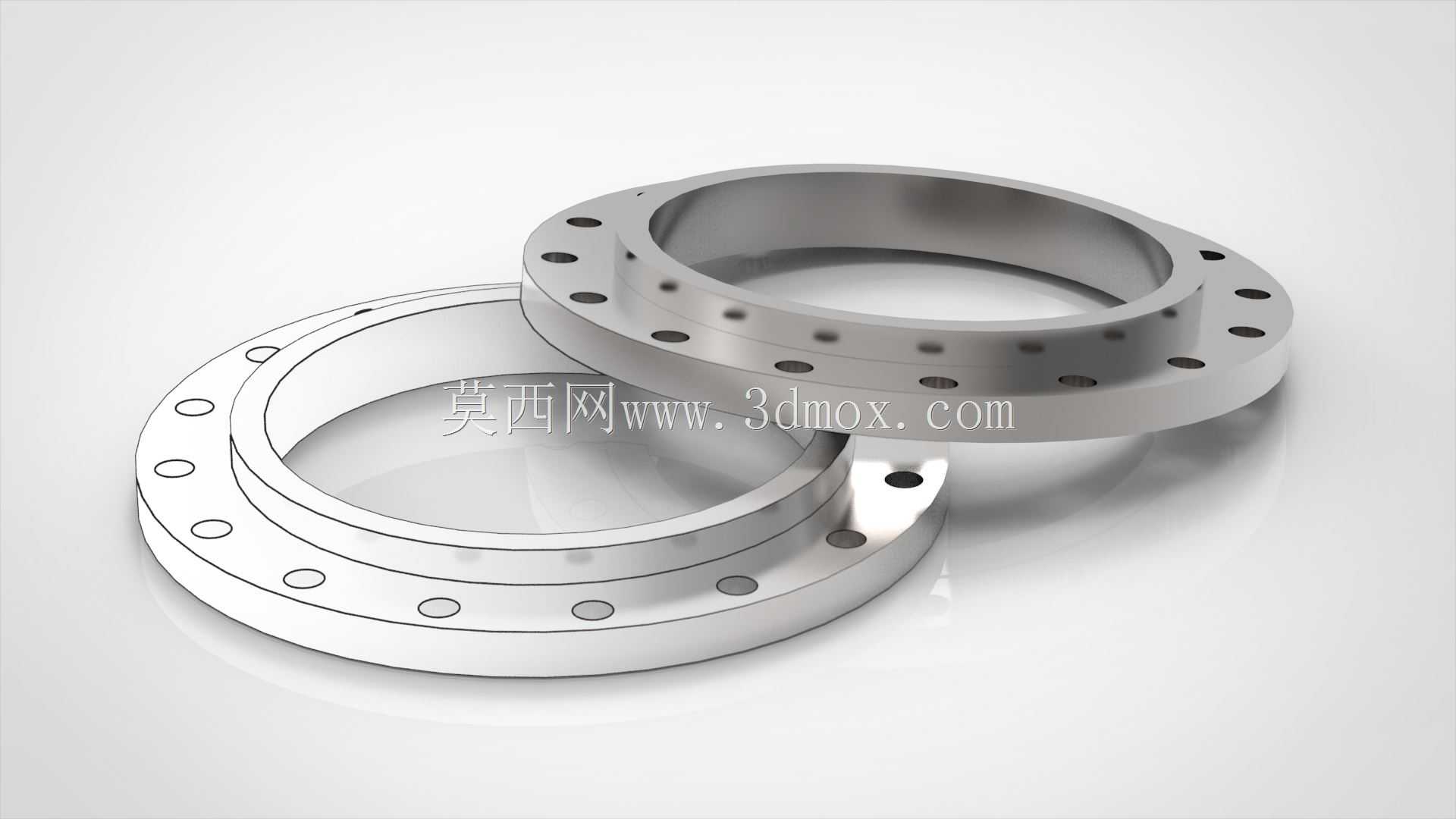

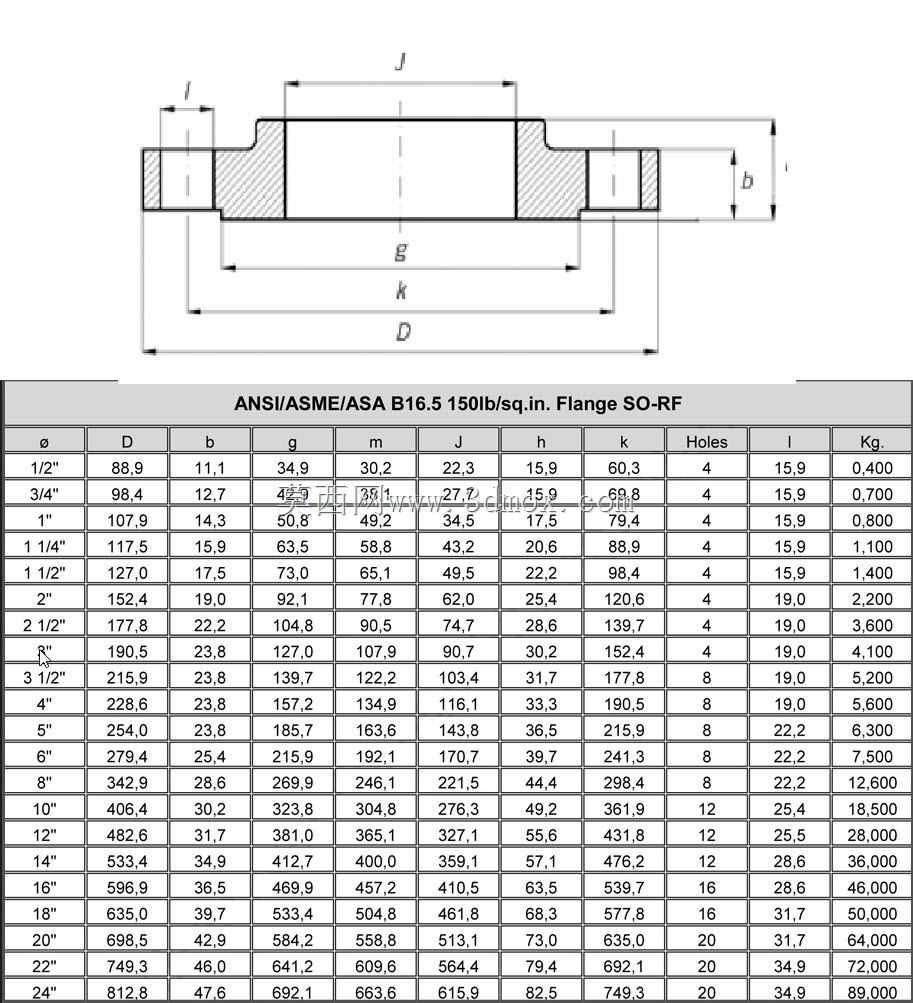

　　这款滑套法兰的尺寸覆盖1/2英寸至24英寸的全规格区间，所有尺寸参数均以毫米为单位完成参数化建模，内置完整的设计表，设计人员在选型调用时可直接匹配对应公称通径的参数，无需逐个调整法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径、密封面凸台高度、法兰本体厚度等核心尺寸，能大幅缩短管路系统的三维建模周期。从结构设计逻辑来看，滑套法兰的本体厚度比同压力等级的对焊法兰略厚，用来抵消套焊连接形式带来的连接强度衰减，螺栓孔沿法兰圆周均匀分布，孔位精度严格匹配ANSI B16.5标准的公差要求，保证同规格法兰在现场安装时可实现无应力对中，避免因孔位偏差导致的密封面错位、螺栓附加应力过大等问题。

　　密封面采用突面结构，表面粗糙度满足非金属垫片、缠绕式垫片的密封要求，当法兰通过螺栓预紧后，密封面可对垫片形成均匀的压应力，在150LB、300LB等中低压工况下可实现可靠的静密封，防止输送的流体介质出现泄漏。在实际安装边界层面，滑套法兰套入管道后，法兰端面与管端需要预留1.5倍管壁厚度的焊接空间，避免焊接时热量直接传导到密封面造成密封面平面度超差；螺栓锁紧时需要采用对角分次拧紧的工艺，保证每个螺栓的预紧力偏差控制在10%以内，防止法兰因受力不均出现翘曲变形。在三维建模过程中，所有规格的法兰倒角、焊接坡口预留尺寸、密封面水线结构都做了统一的参数化驱动，当设计人员调整公称通径参数时，所有关联特征会自动更新，不会出现特征丢失、尺寸错位的问题，可直接导出用于工程出图、管路干涉检查、预制件加工算量等场景。在日常的管路运维中，滑套法兰的可拆卸特性也方便后期对管路段进行更换、对管线上的阀门仪表进行检修，无需沿管线轴向预留过长的拆装空间，适合空间紧凑的车间内工艺管线、楼宇内的给排水管线布设。

　　需要注意的是，滑套法兰由于采用双面角焊的连接形式，其疲劳强度比对焊法兰低约三分之一，不适合用在存在频繁压力波动、管道振动较大的高压高危介质输送场景，在-29摄氏度至425摄氏度的常规工况温度区间内，滑套法兰的结构强度与密封可靠性完全能满足系统运行要求。建模时对法兰的所有棱角都做了符合工程实际的倒角处理，没有出现尖锐直角的建模错误，螺栓孔的沉孔结构、密封面的凸台过渡圆角都完全对照实际加工工艺完成还原，可直接用于装配仿真、施工模拟等数字化应用场景，帮助设计人员在方案阶段提前排查法兰与周边管线、支吊架、设备外壳的干涉问题，减少现场施工时的设计变更。
