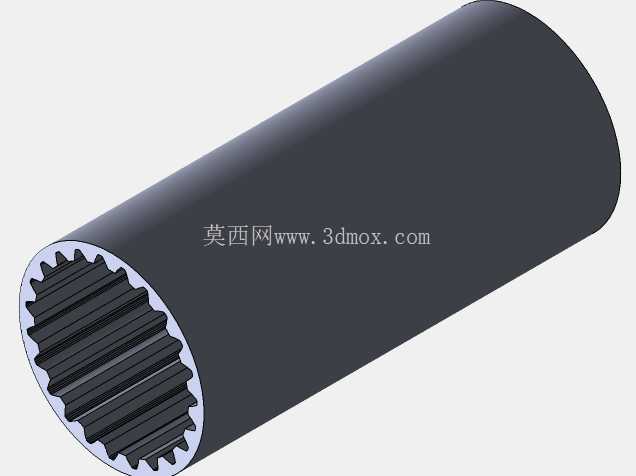

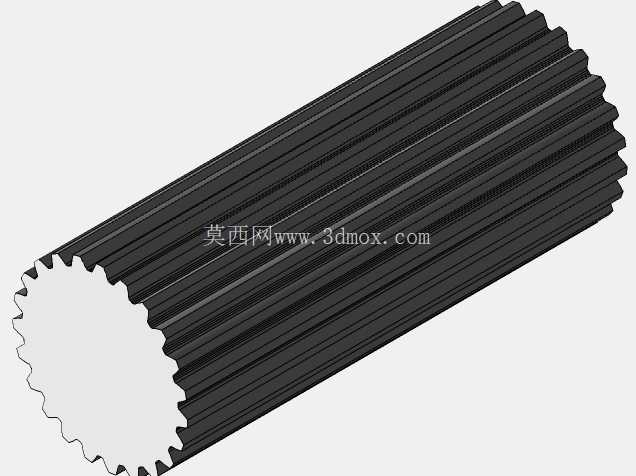

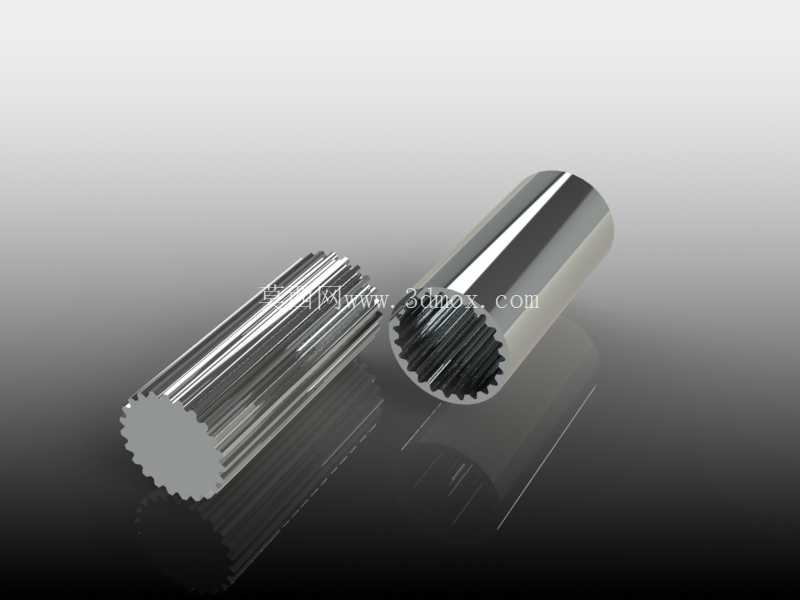

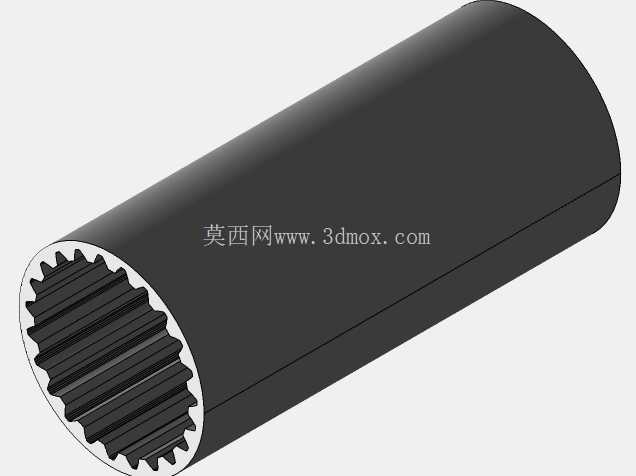

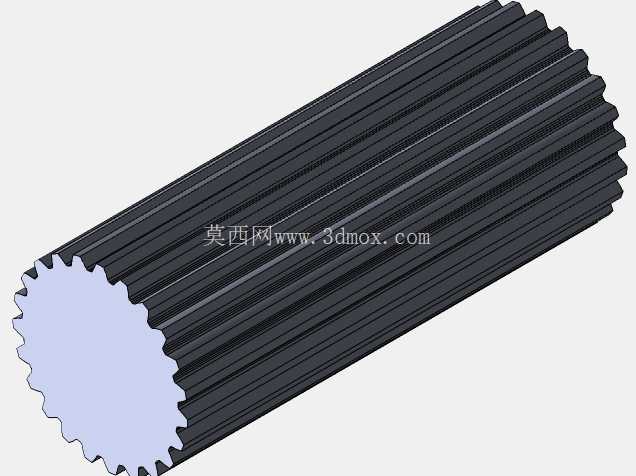

ANSI92.1标准23齿30度压力角花键副

这套花键副采用ANSI 92.1标准设计，参考直径1/2英寸，径节为24/78，共23个齿，压力角设定为30度，属于矩形花键之外的渐开线花键连接结构，在中小扭矩的动力传递场景中应用十分广泛。从实际工程应用来看，这类花键常出现在小型动力输出单元、精密传动机构、伺服电机输出端连接、小型减速器输入输出轴配合等位置，相比平键连接，它的齿面接触面积更大，承载均匀性更好，同时具备自动对中的特性，能有效降低轴与轮毂配合时的同轴度误差，减少高速运转下的偏磨和振动问题。

设计这套花键的时候，首先要明确配合边界：内花键与外花键的齿侧配合采用间隙配合设计，能够满足装配时的快速插接需求，同时在承受交变扭矩时，齿面的接触应力分布更均匀，避免局部应力集中导致的齿面压溃或磨损。30度压力角的选择，是兼顾齿根强度和齿面接触强度的折中方案，相比20度压力角的花键，它的齿根厚度更大，抗弯曲能力更强，适合存在一定冲击载荷的传动场景；而相比45度压力角的花键，它的齿面法向力更小，传动效率更高，不会给支撑轴承带来过大的径向载荷。

从外形尺寸来看，外花键的有效配合长度需要根据传递扭矩的大小核算，本次设计的外花键轴段长度适配常规轮毂安装深度，轴端做了倒角引导，方便装配时快速对准内花键齿槽，避免插装时磕伤齿顶。内花键的外圆为圆柱面，可直接压装到轮毂内孔，或者与其他传动零件做成一体结构，内花键的齿向公差控制在7级精度，能保证配合长度内齿面接触率不低于70%，避免局部齿面过载。

实际使用中，这类花键的安装需要注意几个要点：装配前要清理齿面的毛刺和加工残留，涂抹少量润滑脂降低初期磨损；装配时要保证轴与轮毂的同轴度，禁止用铁锤直接敲击花键端面，避免齿部变形；长期运转的工况下，要定期检查齿面磨损情况，当齿侧间隙超过设计允许值的30%时，需要及时更换，避免出现断齿故障。

从传动特性来说，渐开线花键的齿廓是渐开线，在受载时齿面会产生微小的径向分力，这个分力能让花键副自动保持对中，即使轴与轮毂存在微小的安装角度偏差，也能在运转中自动调整，降低附加载荷。23齿的齿数选择，是为了避免与配合零件的齿数形成公因数，减少传动过程中的共振风险，同时齿数较多的情况下，单个齿承受的载荷更小，整体承载能力更强。径节24/78的参数，代表了花键的齿距规格，对应的齿厚、齿高都有严格的标准尺寸，加工时可以采用滚齿、插齿或者冷挤压工艺，内花键还可以采用拉削工艺批量加工，加工效率高，尺寸一致性好，适合批量生产的传动部件使用。

在设备选型时，如果传动系统需要经常拆装，或者需要轴与轮毂之间有一定的滑动量（比如换挡机构、离合机构），这类花键也能通过调整配合间隙满足使用需求，只需要将齿侧配合改为间隙更大的滑动配合，就能实现轴与轮毂的轴向移动，同时保持扭矩传递的能力。相比花键的其他连接形式，ANSI标准的花键在出口设备、外资品牌配套设备中应用较多，采用标准参数设计的花键副，互换性更好，后期维护更换时不需要单独定制加工，能降低设备的维护成本和停机时间。
