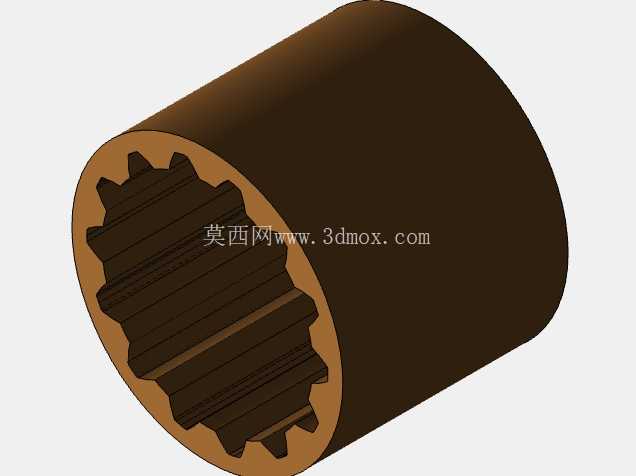

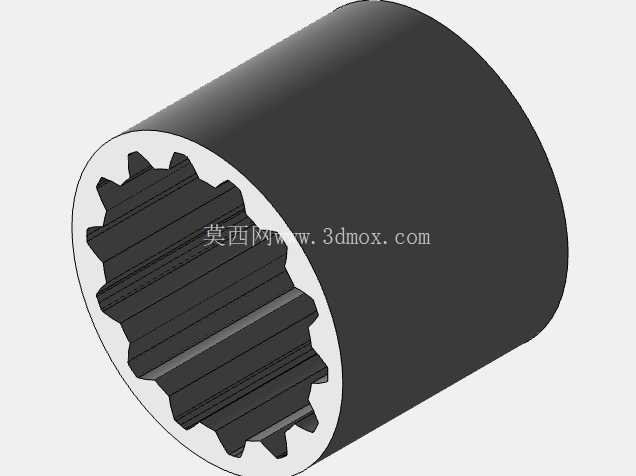

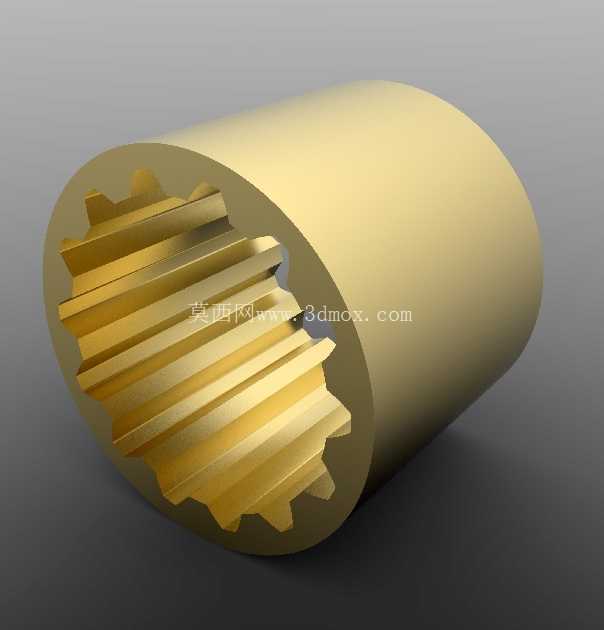

DIN5480标准内花键空心连接构件

在重载传动系统的轴毂连接场景中，渐开线花键构件的应用占比常年居高不下，这类构件依靠多齿均匀承载的特性，可在有限的径向空间内传递更大扭矩，同时具备良好的对中性与导向性，适配频繁正反转、冲击载荷波动大的工况。本次涉及的内花键空心构件，遵循DIN5480花键标准设计，该标准在欧洲工业体系的传动设备中应用广泛，覆盖工程机械、风电传动、重型机床进给系统等多个领域的轴系连接需求。

从实际使用场景来看，这类内花键套筒常作为轴系传动的中间连接单元，一端可与外花键轴配合实现扭矩传递，空心的内部结构既可以减轻构件自身重量，降低轴系转动惯量，也能为穿装管线、预留轴端伸缩空间提供条件，在需要长距离同轴传动、同时要求构件轻量化的设备布局中优势明显。不同于单键连接的应力集中问题，渐开线花键的齿根厚度更大，齿面接触应力分布更均匀，在承受交变载荷时不容易出现齿根断裂、齿面压溃的失效问题，日常维护中也能通过齿面磨损量的快速检测，判断传动系统的负载状态，提前预判维护周期。

设计层面，该构件的齿形参数严格匹配对应外花键的啮合要求，齿侧配合间隙控制在合理区间，既保证装配时的顺畅推入，也避免运行中因间隙过大产生冲击噪音、加剧齿面磨损。构件的外圆为光滑圆柱面，可根据安装需求适配不同的轴承位、轮毂过盈配合面，外圆与内花键的同轴度公差是加工控制的核心指标，若同轴度超差，装配后会出现花键齿面单侧受力、转动卡滞的问题，长期运行会加速齿面疲劳点蚀，甚至导致花键轴弯曲变形。

从安装边界来看，构件的轴向长度、内花键的有效啮合长度都经过匹配计算，有效啮合长度需覆盖外花键的配合段，保证所有齿都能均匀参与承载，避免局部齿过载。外圆直径的设计需预留足够的安装空间，与周边的密封件、轴承端盖等部件保留合理的安全间隙，防止运行中出现运动干涉。空心结构的内壁厚度经过强度校核，在承受最大传递扭矩时，内壁的切应力不会超过材料的许用应力值，避免构件出现扭转变形、开裂等失效问题。

在实际选型应用中，这类内花键构件的材质常根据负载等级选择，中载场景下选用调质处理的45钢即可满足需求，重载、冲击载荷大的场景则会选用20CrMnTi等合金结构钢，经渗碳淬火处理后提升齿面硬度与耐磨性，齿面硬度可达到HRC58-62，芯部保持足够的韧性，兼顾承载能力与抗冲击性能。加工过程中，内花键的齿形加工常采用拉削工艺，可保证齿形精度与加工效率，后续还需通过齿形检测、内花键与外圆同轴度检测等工序，确保构件的加工精度满足装配要求。

这类花键连接构件在传动系统中属于核心基础零件，其加工精度、配合参数直接影响整个轴系的运行稳定性与使用寿命，设计阶段需要结合实际传递扭矩、转速、工况环境等因素，合理选择花键参数、材质与热处理工艺，同时充分考虑安装空间的边界限制，避免出现装配干涉、承载能力不足等问题。在三维建模过程中，需要严格遵循标准参数绘制齿形，保证齿形的渐开线轮廓准确，还原齿根圆角、齿顶倒角等细节特征，这些细节虽然不直接影响宏观装配，但在有限元分析、加工工艺模拟环节会直接影响计算结果的准确性，尤其是齿根圆角的大小，直接关系到齿根应力集中系数的计算，若建模时忽略该特征，会导致强度校核结果出现偏差，无法准确预判构件的实际承载能力。
