汽车制造产线用支腿可调滚筒输送装置

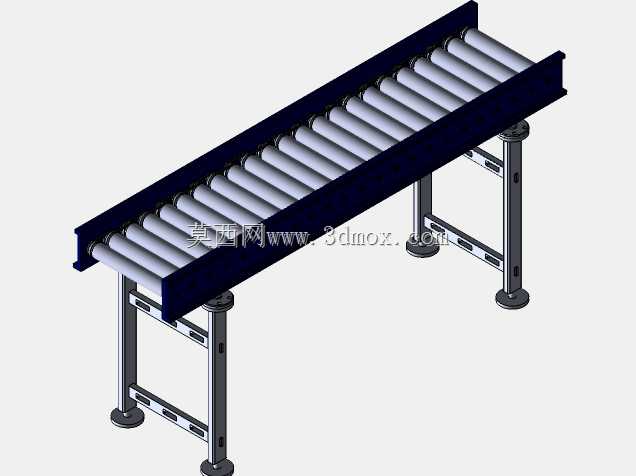

这款滚筒输送装置的三维建模，完全围绕汽车制造厂焊装、总装车间的实际物料转运需求搭建，没有冗余的装饰性结构，所有设计细节都指向现场落地使用的可靠性与适配性。从应用场景来看，这类设备主要布置在焊装线侧的零部件缓存区、总装线的工位间接驳段，用来承接从冲压车间转运过来的钣金件、分装完成的车门总成、仪表台骨架这类规整硬质工件，替代传统的人工抬运或者普通皮带输送，避免工件表面被皮带剐蹭，也能适配金属工件带少量切削液、焊接飞溅残留的工况，不会像皮带那样出现被异物割伤、打滑的问题。

设备的功能特性完全贴合车间使用的实际痛点：滚筒采用等间距密排布置，辊面高出侧边机架上沿3mm，既保证工件放置时不会和侧边护板发生剐蹭，也能让尺寸较小的工件不会卡在辊筒间隙里；两侧的机架采用折弯槽钢一体成型结构，辊筒的安装轴直接嵌入机架的预冲定位孔内，后期维护时只需要从外侧抽出卡簧就能单独更换损坏的辊筒，不需要拆解整段机架，能大幅降低产线停机维护的时间。支撑腿采用可调节高度的方管套叠结构，腿底配置带防滑纹的圆形脚盘，安装时可以根据现场地面的平整度、前后接驳设备的高度差，在150mm的范围内调整支腿伸出长度，不需要额外垫设钢板或者焊接过渡支架，脚盘上预留的膨胀螺栓安装孔，可以在设备定位完成后直接和地面固定，避免重载输送时设备出现移位。

设计过程中优先考虑了安装边界的适配性：整段输送线的有效输送宽度为600mm，刚好覆盖汽车行业常用的EU4621标准料箱、中小型冲压钣金件的放置宽度，机架外侧总宽度控制在680mm，不会占用过多的车间通道空间；支腿的横向跨距为500mm，纵向间距为1000mm，保证在单段输送线承载500kg均布载荷时，机架的中部挠度不超过1mm，不会出现工件输送过程中卡顿、辊筒偏磨的问题。两侧机架下方预留了传感器安装槽位，可以直接加装光电开关、工件到位挡停器，不需要后期在机架上钻孔焊接，能直接和产线的自动化控制系统对接，实现工件的定距输送、工位到位自动停线的功能。

从结构细节来看，辊筒采用两端带精密轴承的钢制辊筒，辊面做了镀锌防锈处理，能适应车间内偶尔的焊渣飞溅、乳化液滴落的工况，不会短时间出现锈蚀卡滞；支腿之间加装了横向的连接撑杆，撑杆上开有长条形调节孔，可以根据支腿的高度调整撑杆的固定位置，保证整台设备的框架刚性，避免输送重载工件时支腿出现外张变形。设备的进料端和出料端都做了15度的倒角过渡，当和其他输送段、升降移载机对接时，不会出现工件磕碰台阶的问题，即使工件底部有轻微的凸起结构，也能顺畅滑入输送面。

建模过程中所有的配合尺寸都按照实际机加工的公差要求设定，辊筒和机架安装孔的配合采用间隙配合，保证辊筒转动时没有卡滞，同时轴向窜动量控制在0.5mm以内；支腿的调节结构采用紧定螺钉固定，调节到对应高度后拧紧两侧的紧定螺钉就能锁死，不会出现使用过程中高度下滑的问题。这类输送装置没有复杂的传动结构，既可以做成无动力的人工推送式，也可以在辊筒端部加装链轮、多楔带轮实现动力输送，建模时预留了驱动组件的安装空间，用户可以根据实际的输送速度、载荷需求选配对应的驱动单元，不需要重新修改主体机架的结构。

在车间实际布局时，这类滚筒输送线可以多段拼接使用，相邻两段的连接位置采用配套的连接板固定，能保证拼接处的辊筒间距和段内间距一致，不会出现工件在拼接位置卡滞的问题；如果遇到需要转弯的布局场景，也可以直接替换成同宽度的锥辊转弯段，主体支腿结构完全通用，能减少现场安装的配件种类，降低备件储备的成本。针对汽车制造车间常见的工件需要在某一工位停留作业的需求，机架侧面的T型槽可以直接安装作业指导书支架、气动工具挂钩、物料盒挂架，不需要额外焊接安装座，能适配不同工位的个性化使用需求。
