工业卧式直流驱动电机三维结构设计

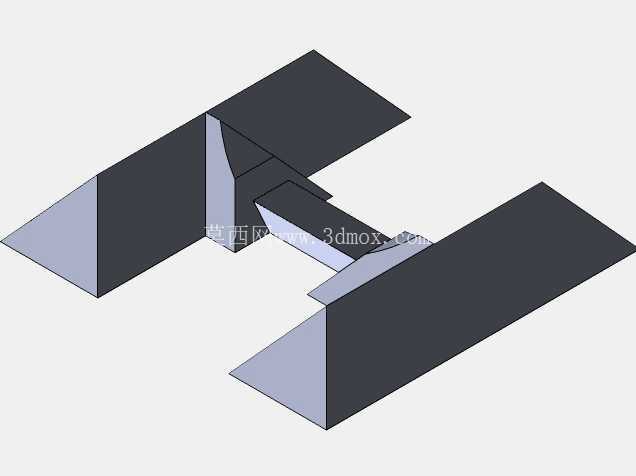

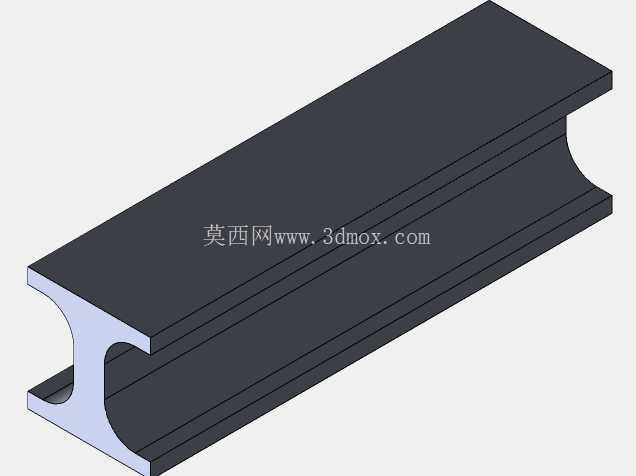

做设备传动方案选型的时候，这类卧式直流电机是很多中小功率传动场景里绕不开的核心部件，这次建模的时候特意把实际装配里容易忽略的细节都做了还原，不是那种只做个外形的示意模型。先从安装边界说起，模型里的安装底座是标准的卧式底脚安装结构，底脚的安装孔位间距、孔径都按常用的工业级中小功率直流电机参数做了匹配，底座和定子壳体的连接筋做了加厚处理，实际运行里电机启停的瞬间会有不小的反扭矩，筋位厚度不够的话长期运行容易出现底脚开裂的问题，建模的时候特意把筋位的过渡圆角做了出来，避免应力集中的结构缺陷。

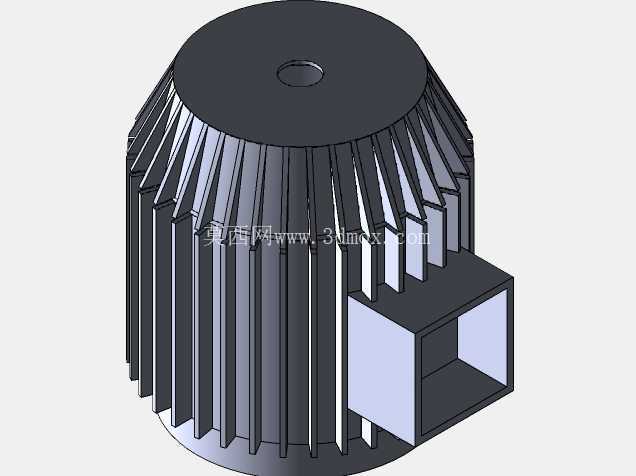

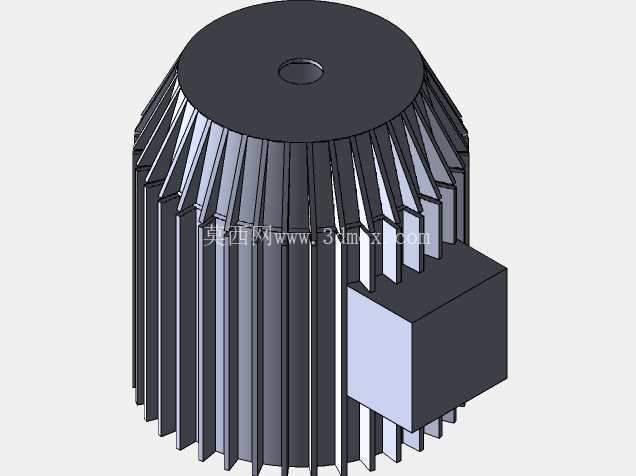

定子外壳的散热筋是这个模型里花了不少心思的部分，很多新手建模的时候会把散热筋做成等距等厚的直条，但实际工业用的直流电机散热筋是沿着壳体周向分布，而且轴向方向上靠近接线盒的位置筋条高度会做微调，避开接线盒的安装空间，同时保证散热面积不会有明显损失，毕竟直流电机长时间带载运行的时候，定子绕组的温升直接影响绝缘寿命，散热筋的排布角度、厚度、高度都是经过热仿真验证的，模型里的筋条根部都做了R角过渡，既方便实际铸造的时候拔模，也能减少壳体压铸的时候出现缩孔的概率。

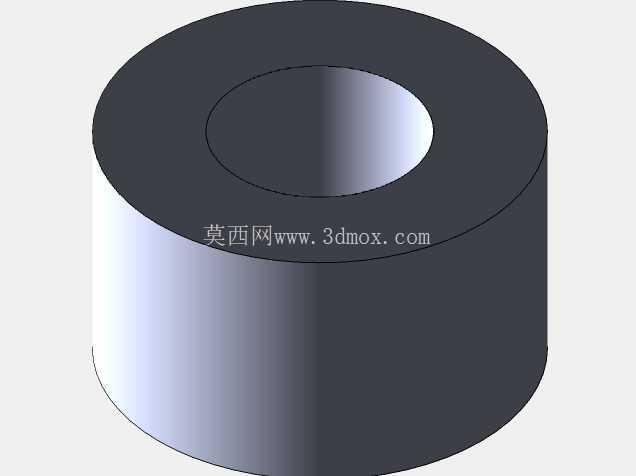

输出轴的部分做了标准的圆柱轴伸，轴端没有做键槽的简化，而是还原了常用的平键安装位，轴伸的长度、直径都匹配常规的联轴器安装尺寸，做传动结构设计的时候可以直接把这个模型调入装配体，不用再额外调整轴伸尺寸来适配联轴器或者带轮，轴和前端盖的配合位置做了台阶定位，实际装配的时候这个台阶是用来顶住轴承内圈的，保证轴承的安装位置不会出现轴向窜动，很多示意模型会把这个台阶漏掉，导致后续做装配干涉检查的时候出现误判。

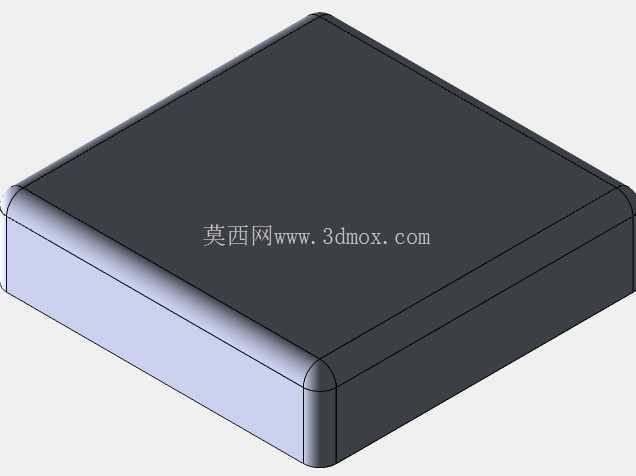

顶部的接线盒结构也做了完整还原，接线盒的腔体深度、盒盖的安装凸台都按实际接线的空间需求做了设计，腔体内部预留了接线端子的安装空间，盒体和定子壳体的连接位置做了密封面，实际应用里如果是有防尘防溅需求的场景，这个位置会加装密封胶条，模型里特意留了胶条的安装槽，方便做防护结构设计的时候直接调用。

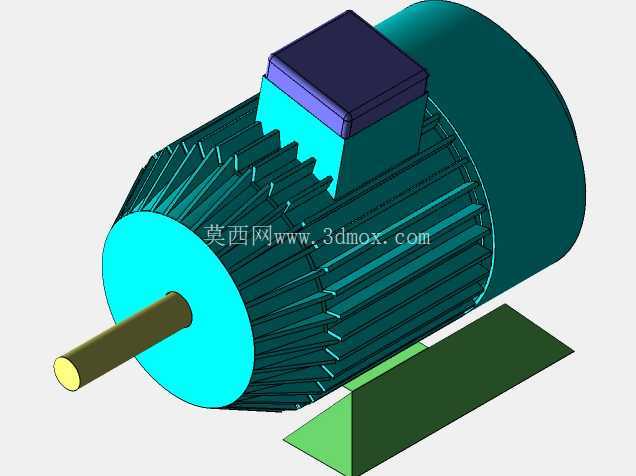

从应用场景来说，这类电机常用在小型输送线的驱动、自动化设备的进给传动、小型机床的主轴驱动还有一些需要调速的工业设备上，直流电机的调速特性比较平顺，低速扭矩输出比同功率的交流异步电机更有优势，所以很多需要精准调速的工位都会选这类结构的电机。建模的时候把前端盖、后端盖、定子壳体、转子轴、接线盒、安装底座都做了独立的零件拆分，不是合并成一个整体的实体，做结构设计的时候可以单独拆分出零件图来参考加工尺寸，也可以用来做装配干涉检查、设备布局的空间校验。

实际选型的时候，很多工程师会忽略电机本体的外形尺寸和周边设备的安全距离，这个模型把电机的最大外轮廓尺寸，包括散热筋的最大外径、接线盒的顶部高度、轴伸的突出长度、底脚的安装平面到轴中心的中心高都做了精准还原，调入设备总装的时候可以直接用来校验安装空间，不用再反复核对样本上的尺寸参数。另外端盖和壳体的连接螺栓孔位也做了均匀分布，实际维护的时候拆卸端盖更换轴承不用考虑对位问题，模型里的螺栓孔沉台深度也做了还原，避免选螺栓的时候长度选得过长顶到内部绕组。

还有一个细节是电机尾部的风罩结构？不对，这个模型里的电机是自然散热结构？哦不对，看模型的散热筋是外露的，小功率直流电机很多采用自然冷却，不需要额外加装散热风扇，所以外壳的散热筋面积做的比较大，适合在粉尘不多的车间环境里使用，如果是多粉尘的场景还可以额外加装防尘外罩，模型里的壳体外径尺寸也预留了加装外罩的空间，不会出现外罩和散热筋干涉的问题。做三维建模的时候，这类通用动力部件的模型精度直接影响整个设备装配的效率，要是模型尺寸不准，后续做安装板加工、联轴器选型的时候都会出问题，所以建模的时候每一个配合尺寸都按实际工业产品的公差带做了匹配，保证调入装配体之后能直接用来做工程图的参考。
