适配100mm直径主轴的抱合式安装固定支架

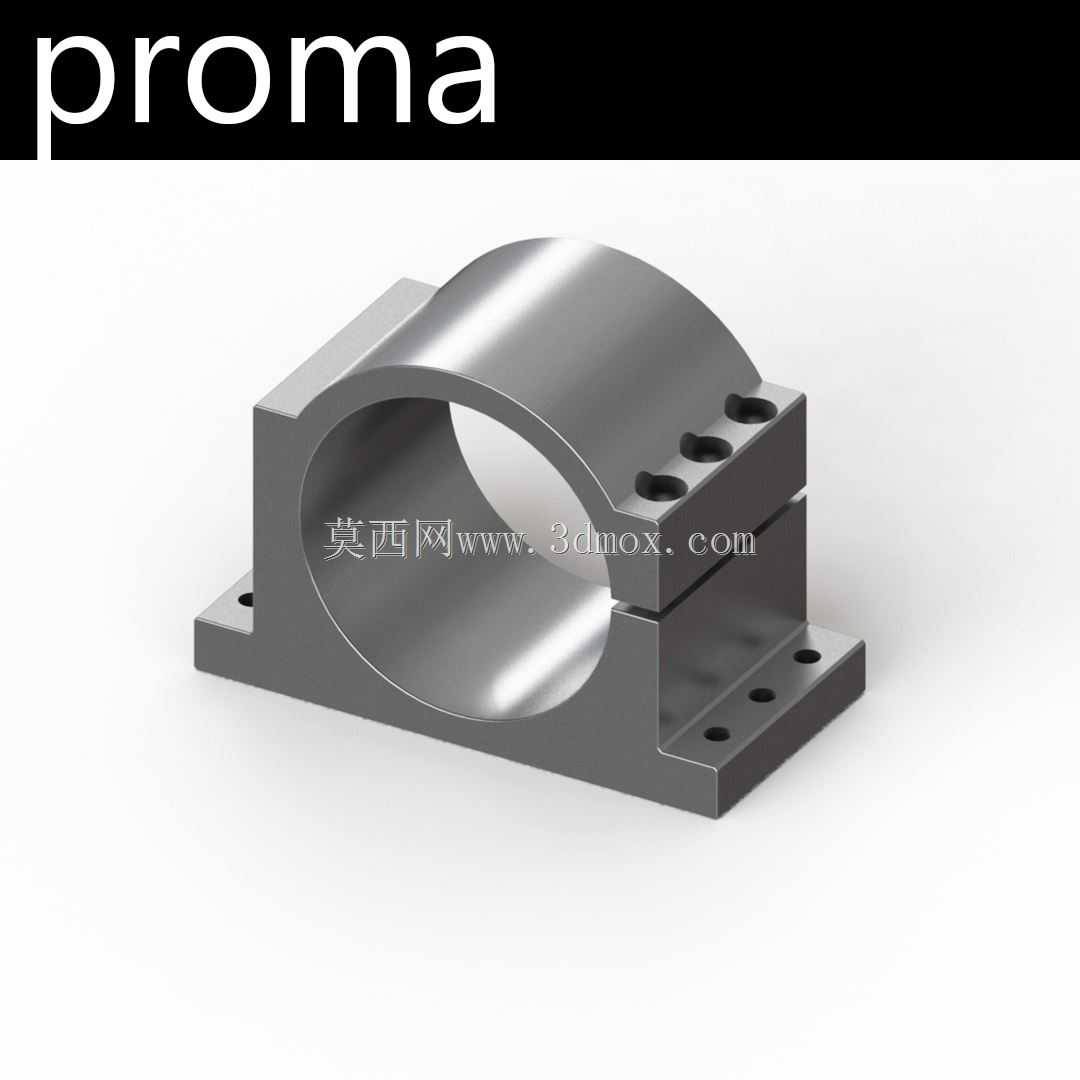

在数控雕刻、小型CNC路由设备的装配场景中，主轴的固定可靠性直接决定加工过程的振刀幅度、加工精度稳定性以及主轴自身的使用寿命，这款适配100mm直径主轴的抱合式支架，就是针对3.2kW、3.7kW级风冷/水冷主轴的安装需求设计的专用固定构件。从实际装配的边界条件来看，支架采用上下对开的抱合结构，下半部分为带安装法兰的基座，上半部分为半圆弧压盖，两者通过侧边的紧固螺栓实现对主轴圆柱面的均匀抱紧，这种结构相比单侧顶丝固定的方式，抱紧接触面积更大，夹紧力分布更均匀，不会因为长期加工振动出现主轴松动、偏转的问题，也能避免顶丝单点挤压造成的主轴外壳变形、散热层受损的隐患。

设计过程中首先要匹配的是主轴的外径公差，100mm直径的工业主轴外壳通常采用h6级公差，支架的内圆弧面加工公差控制在H7区间，装配后既能保证主轴顺利穿入，又能在螺栓锁紧后实现无间隙贴合，不会出现抱紧后主轴圆度超差的问题。基座部分的安装法兰采用双侧外延的平板结构，法兰面上预留了对应安装孔位，孔位间距适配市面上多数小型龙门雕刻机、台式数控切割机的主轴安装板尺寸，不需要二次改孔就能直接装配，法兰的厚度经过受力校核，在主轴满负载运行产生的切削反作用力下，不会出现法兰翘曲、支架偏移的情况。

从功能特性上看，这款支架的压盖部分预留了多组螺栓锁紧位，沿着轴向均匀排布，锁紧时可以按照对角顺序逐步拧紧，让压盖的压紧力沿着主轴轴向均匀分布，避免单侧受力导致的主轴轴线倾斜——要知道如果主轴安装后轴线与工作台面不垂直，加工出来的工件侧壁会出现锥度，钻孔工序会出现孔径偏大、孔位偏移的问题，这种多螺栓均匀锁紧的结构，能把主轴安装后的轴线垂直度误差控制在0.02mm以内，满足常规木工、广告板材、轻型金属加工的精度要求。支架的分体式结构也给后期主轴维护更换提供了便利，不需要拆解整个Z轴滑台的装配结构，只需要松开压盖的紧固螺栓，就能把主轴从支架侧向抽出，更换不同功率的同直径主轴，或者对主轴进行轴承维护、散热清理，大幅降低设备维保的拆装工作量。

实际应用中，这类支架除了配套常规CNC路由器使用，也可以用于小型抛光设备、打磨工作站的动力头固定，只要动力头的外径为100mm，都可以通过这款支架实现可靠安装。设计时还考虑了加工工艺的可行性，支架整体采用整块金属材料铣削成型，没有焊接拼接结构，避免了焊接应力导致的支架变形，内圆弧面在铣削完成后做了精整处理，表面粗糙度控制在Ra1.6以下，抱紧时和主轴外壳的贴合率能达到85%以上，既可以保证夹紧力足够，也能辅助主轴外壳的热量传导，通过支架金属本体散掉一部分主轴运行产生的热量，间接提升主轴的连续运行时长。安装边界上，支架的总高度、法兰宽度都经过紧凑化设计，不会占用过多Z轴的有效行程空间，在Z轴下行到最低限位时，支架不会和工作台面、工件夹具产生干涉，适配多数行程在600mm以内的小型数控加工设备的装配空间要求。另外，支架的基座和压盖的结合面做了错位止口设计，锁紧时上下两部分不会出现横向错位，保证每次拆装后内圆弧的同轴度一致，重复安装的精度偏差不会超过0.01mm，不需要每次拆装后重新校正主轴的垂直度，能大幅缩短设备调试的时间成本。
