不锈钢F686ZZ微型法兰滚珠轴承结构

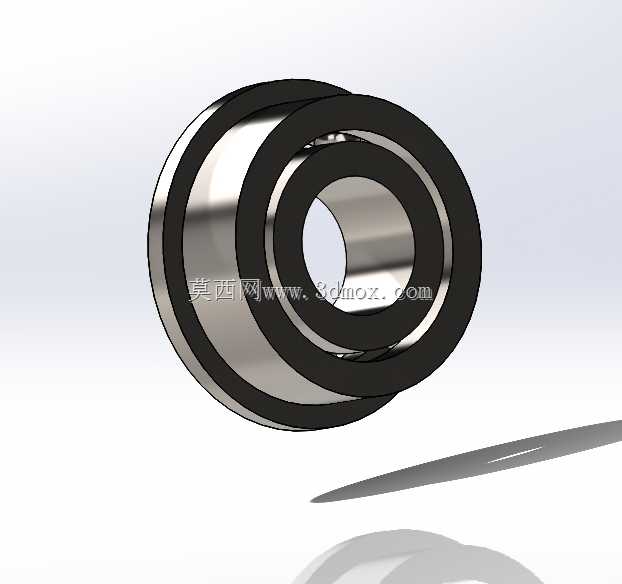

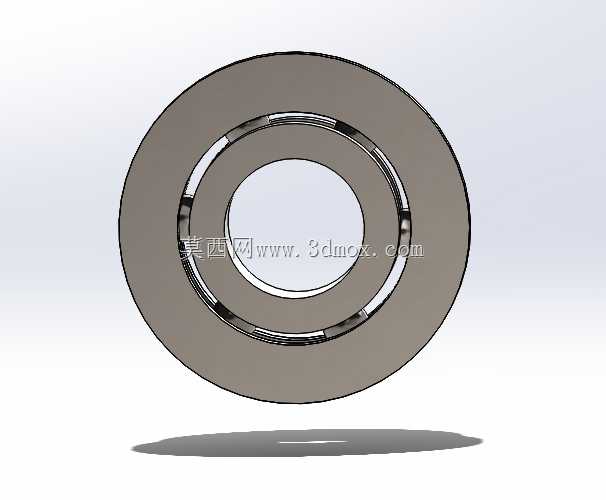

在精密传动与小型回转机构的设计选型中，微型带法兰滚珠轴承的应用覆盖了从仪器仪表、小型流体阀组到精密检测工装的诸多场景，这类轴承的核心作用是在极小的安装空间内，为回转件提供低摩擦的径向支撑，同时依托法兰边的结构特性，省去额外的轴向定位挡圈或台阶加工，简化装配流程。本次构建的F686ZZ型不锈钢轴承模型，完全参照对应公制微型轴承的实际安装边界制作，内径6mm、外径13mm、法兰外径15mm、轴承总厚度5mm，法兰厚度0.8mm，所有尺寸公差均按照普通级微型轴承的安装配合要求设定，能够直接用于装配干涉检查、安装空间校核等前期设计环节。

从实际使用场景来看，这类不锈钢材质的微型法兰轴承，常被应用在有轻度防腐要求的小型设备中，比如食品检测仪器的导轮转轴、小型气动阀的阀杆支撑、精密量具的回转销轴、办公自动化设备的走纸辊支撑等场景，相比普通轴承钢材质的同型号产品，不锈钢材质能够适应潮湿、弱腐蚀的工作环境，不会因为短期暴露在水汽中出现锈渍卡滞的问题，而带法兰的结构设计，能够在轴承装入安装孔后，直接通过法兰端面贴合安装基准面，不需要在孔内加工卡簧槽，也不需要额外加工轴肩定位，对于壁厚较薄的安装基座来说，这种结构能够大幅降低基座的加工难度，避免因为加工卡簧槽导致基座局部强度不足的问题。

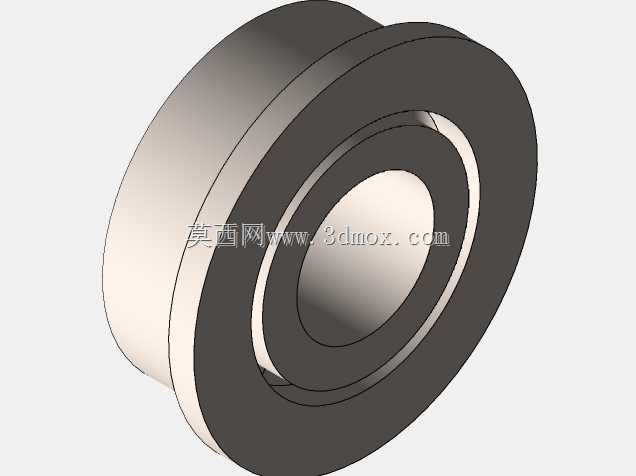

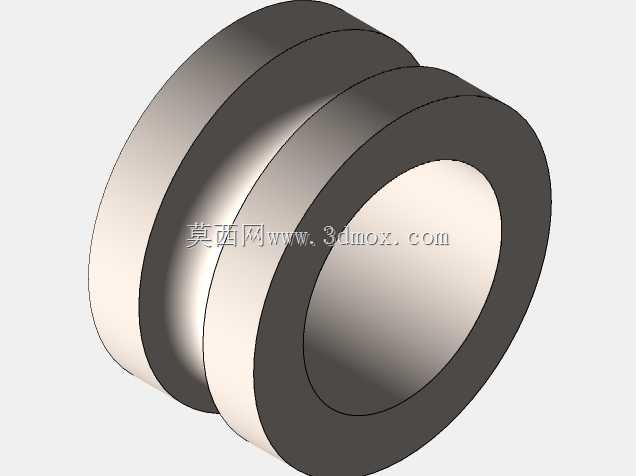

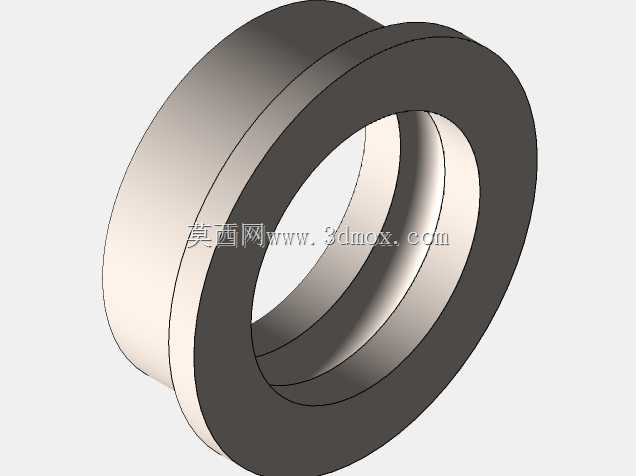

建模过程中，重点还原了轴承的实际装配关系，内圈、外圈的滚道曲率按照深沟球轴承的通用滚道曲率匹配，滚动体的直径、数量均与实际产品保持一致，两侧的防尘盖结构也按照ZZ型密封轴承的实际结构还原，虽然模型未构建内部保持架的细节结构，但对于设备整体装配来说，保持架属于轴承内部的预装部件，不会影响外部安装尺寸的校核，也不会干涉周边其他零件的装配，完全能够满足结构设计阶段的选型校验需求。材质参数上，模型赋予了不锈钢材质的金属质感，能够在装配渲染中直观体现零件的材质属性，方便在方案评审时清晰展示部件的材质选型思路。

在安装边界的设定上，模型的内圈与轴的配合按照基孔制过渡配合的公差带设置，外圈与安装孔的配合按照基轴制间隙配合的公差带设置，法兰端面的安装基准面与轴承轴线的垂直度公差也参照实际产品的精度要求设定，设计人员在使用该模型进行装配时，可以直接参照模型的尺寸预留安装空间，不需要额外核对轴承样本的安装尺寸，能够减少选型阶段的尺寸核对工作量。需要注意的是，该模型仅用于装配校验与方案展示，不能直接用于轴承本身的生产加工，因为模型省略了保持架、滚道超精细节、密封件唇口结构等生产必需的细节，这些细节属于轴承生产厂商的工艺范畴，设备设计人员不需要对这些内部结构进行二次设计，只需要保证安装尺寸匹配即可。

从功能特性来看，F686ZZ这类微型法兰轴承的额定动载荷、额定静载荷都适配低载荷、高转速的小型回转场景，能够在每分钟数千转的转速下稳定运行，摩擦阻力小，回转精度高，双侧的防尘盖能够阻挡外界的粉尘、碎屑进入轴承滚道，延长轴承的使用寿命，不需要频繁添加润滑脂维护，非常适合在维护空间有限、装配后难以拆解保养的小型设备中使用。在进行整体设备建模时，将该模型导入装配体后，可以直接将转轴与轴承内圈设置同轴配合，轴承外圈与安装孔设置同轴配合，法兰端面与安装基面设置重合配合，即可完全模拟实际的装配状态，检查转轴转动时是否会与周边零件发生干涉，检查安装孔周边是否有足够的空间容纳法兰结构，避免实际加工装配时出现尺寸不匹配的问题。
