柔性金属波纹管联轴器结构设计方案

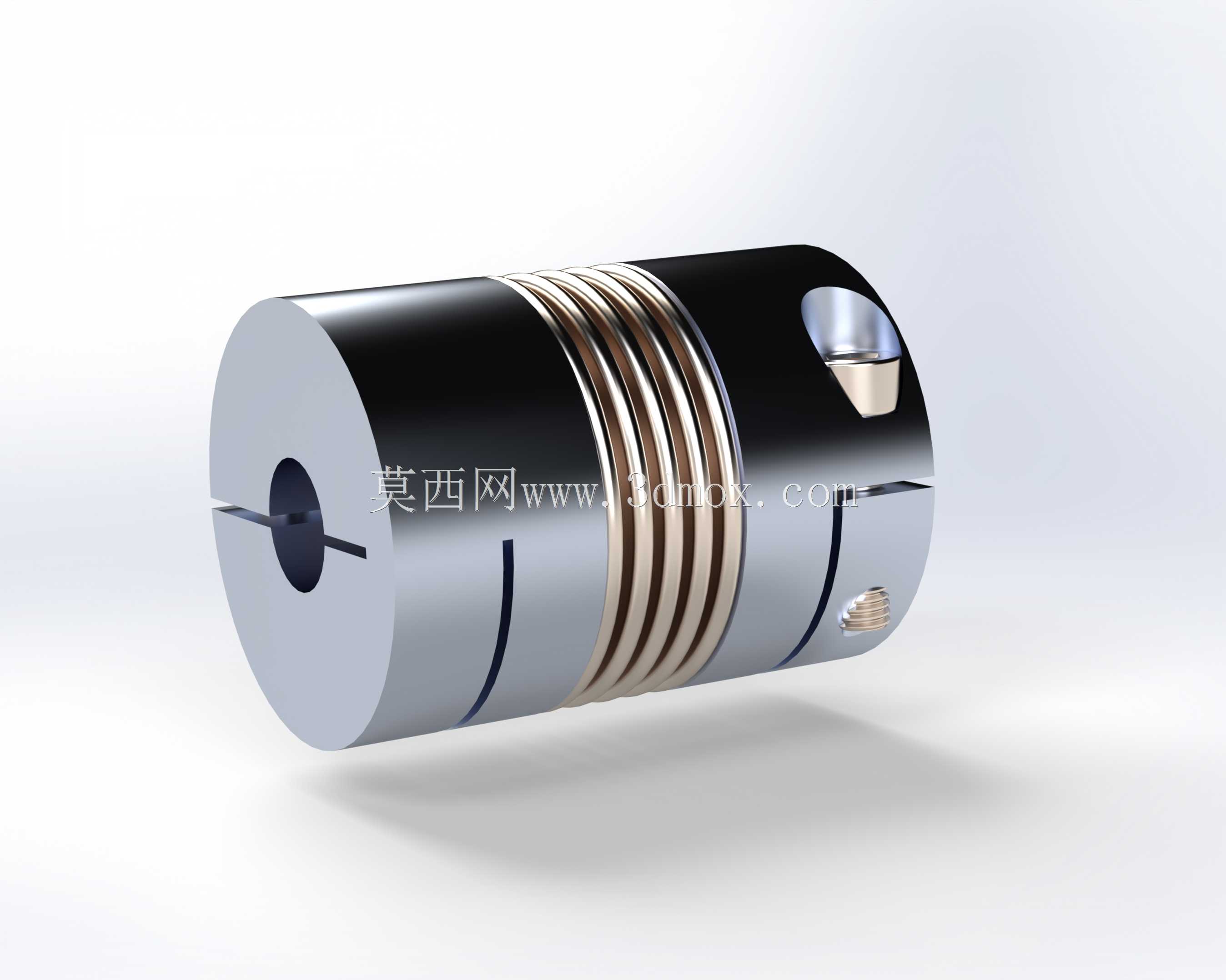

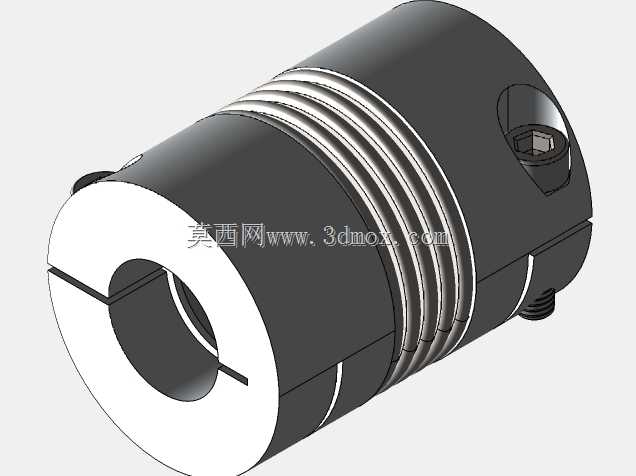

　　从结构设计来看，两端的轴套采用高强度铝合金加工而成，表面做硬质阳极氧化处理，兼顾轻量化与耐磨性能，轴套上开设的夹紧缝配合紧定螺钉结构，安装时无需对轴做额外的键槽加工，依靠螺钉锁紧产生的抱紧力即可实现与轴的无间隙连接，这种夹紧式结构相比传统顶丝固定，不会在轴表面产生压痕，拆装也更为便捷，同时能传递更大的扭矩，避免高速运转时出现轴与轴套打滑的问题。中间的波纹管段采用薄壁不锈钢材质经液压成型工艺制作，波型为均匀的U型结构，这种波型设计在保证足够扭转刚度的前提下，能提供合适的径向、角向与轴向补偿量，不锈钢材质本身具备优秀的抗疲劳性能，在频繁正反转、高速运转的工况下也不会出现弹性失效的问题，波纹管与两端轴套的连接采用真空焊接工艺，焊接处无气孔、无虚焊，保证整体结构的同轴度与连接强度，避免长期运行后出现波纹管脱落的故障。在精密传动场景中，两轴对中偏差带来的附加载荷一直是影响传动系统寿命与精度的核心问题，这类偏差包含径向偏移、角向偏斜、轴向窜动三类，在伺服传动、编码器连接、精密检测仪器的动力传输链路中，哪怕微米级的不对中，长期运行都会造成轴承磨损、编码器码盘碎裂、传动精度丢失等故障。这款金属波纹管式的挠性联轴器，正是针对这类高精度传动需求设计的连接部件，区别于传统的刚性联轴器、梅花弹性联轴器，它依靠金属波纹管的弹性形变来补偿两轴间的各类安装与运行偏差，传动过程中无背隙、扭转刚度高，能满足高精度同步传动的要求。

　　在实际选型应用中，这类联轴器常被用在伺服电机与滚珠丝杠的连接、编码器与主轴的连接、小型精密泵的动力传输等场景，安装时需要先确认两端轴的直径与轴套内孔尺寸匹配，轴插入轴套的深度要达到设计要求的最小插入值，保证抱紧力足够，锁紧螺钉时要按照对角交替的顺序逐步拧紧，避免单侧受力造成轴套偏斜，影响传动精度。安装前需要清理轴表面的油污与毛刺，避免杂质进入轴套与轴的配合面，导致抱紧力不足。运行过程中，这类联轴器无需额外的润滑维护，金属波纹管的密封结构能阻挡外界的粉尘、切削液进入连接部位，适合在数控机床、自动化检测设备、3D打印设备这类有一定防护要求的工况下使用。

　　设计建模时，需要重点控制几个关键尺寸边界：两端轴套的外圆直径要匹配安装空间的径向尺寸，避免与周边的设备结构产生干涉；联轴器的总长度要适配两轴端的预留间距，保证安装后波纹管处于自然长度状态，不能被过度拉伸或压缩，否则会大幅降低补偿能力与使用寿命；轴套内孔的公差带选用H7级精度，与常用的k6、h6公差的轴配合时，既能保证装配的便捷性，又能控制配合间隙在合理范围内，避免传动时出现空程。紧定螺钉的选用要符合内六角圆柱头螺钉的标准规格，螺钉孔的位置要避开轴套上的夹紧缝位置，保证锁紧时夹紧缝能均匀收缩，抱紧力均匀分布在轴的圆周面上。波纹管部分的建模要还原真实的波距、波厚参数，波峰与波谷的圆角要做圆滑过渡，避免应力集中，在做有限元分析时，这个区域是应力集中的核心部位，圆滑过渡能有效提升疲劳寿命。两端轴套的端面与内孔的垂直度要控制在0.01mm以内，焊接时要用工装保证两端轴套的同轴度，整体装配完成后，联轴器的动平衡等级要达到G2.5级以上，满足最高上万转每分钟的高速运转要求，避免高速时产生振动影响设备精度。

　　在实际使用场景中，这类联轴器相比膜片联轴器，补偿角向偏差的能力更强，相比弹性套柱销联轴器，扭转刚度更高、无传动背隙，非常适合对传动精度要求高、安装空间紧凑的小型精密传动系统，比如实验室的精密检测仪器、电子制造设备的送料机构、小型雕刻机的主轴传动等场景，都能看到这类结构的联轴器应用。设计时还要考虑不同工况的适配性，针对有腐蚀环境的使用场景，可以将轴套材质更换为不锈钢，波纹管也选用对应的耐腐蚀不锈钢材质；针对大扭矩的传动场景，可以适当增加波纹管的壁厚、增大轴套的外径，提升整体的扭矩承载能力，但要注意壁厚增加后补偿能力会相应下降，需要根据实际的偏差量做参数平衡。
