工业级重型绳索收放绞盘结构设计

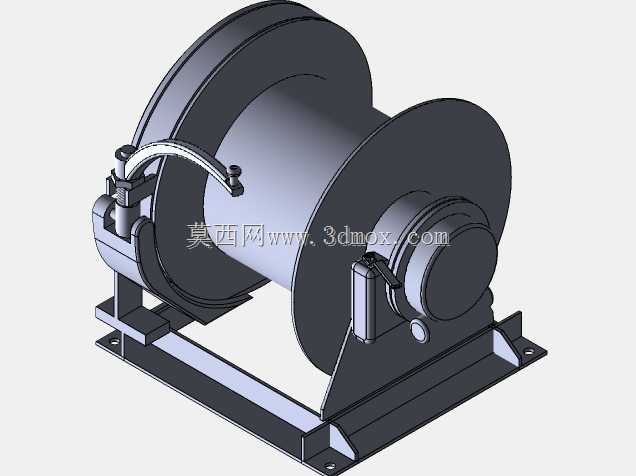

　　这款绞盘结构主要面向重载牵引、线缆收放类作业场景设计，常见于工程抢险车辆的自救牵引、厂区重型设备移位拖拽、码头船用缆绳收放、矿山作业面的物料拖拽移位，也可适配液压动力站配套的长距离液压管线自动收放作业，替代人工盘绕绳索的低效作业模式，降低大拉力工况下的人员操作风险。从结构功能来看，核心卷筒采用大直径宽幅筒体设计，筒体两侧设置加高挡边，可避免绳索在多层缠绕时出现乱绳、脱槽问题，筒体表面做了防滑处理，配合侧边的导绳摆臂结构，可引导绳索沿筒体轴向均匀排布，减少绳索层间挤压磨损，延长绳索使用寿命。

　　侧边的制动组件采用常闭摩擦式制动结构，无动力输入时可自动锁止卷筒，避免牵引过程中出现溜滑、反转问题，保障重载作业的安全性，动力输入端预留了标准连接法兰，可适配液压马达、减速电机等多种动力源，无需额外加工转接结构即可完成动力对接。底座采用一体式焊接框架结构，底部设置带安装孔的固定支脚，支脚位置做了加厚加强处理，可承受牵引作业时的反向拉力载荷，避免底座出现变形、开裂问题，安装时可通过螺栓直接固定在设备机架或者专用安装平台上，安装边界可根据配套设备的安装空间调整支脚开孔位置，适配不同的安装场景。

　　设计过程中优先考虑了绳索的弯曲半径适配性，卷筒直径按照常用钢丝绳或者高强度纤维绳的最小弯曲半径要求设定，避免绳索长期小半径弯折出现断丝、强度衰减问题，导绳摆臂的摆动角度与卷筒宽度做了匹配设计，可覆盖整个卷筒的轴向行程，保证绳索在收放全程都能得到导向约束。整体结构没有冗余的复杂构件，所有受力部件都做了应力集中规避处理，比如支脚与卷筒支架的连接位置做了圆弧过渡，减少应力集中带来的结构失效风险，日常维护时只需定期检查制动片磨损情况、给转轴位置加注润滑脂即可，不需要复杂的拆解维护。

　　在实际选型适配时，可根据所需的牵引拉力、绳索长度调整筒体的宽度与直径参数，比如大容绳量需求可适当加宽筒体，大拉力需求可加厚筒体壁厚、加大制动组件的摩擦片面积，底座的安装孔距也可根据配套设备的安装梁间距做适配调整，无需改动核心的卷筒与制动结构即可完成定制化适配。该绞盘的结构布局紧凑，侧向的动力输入与制动组件都布置在卷筒的同一侧，另一侧预留了足够的绳索操作空间，可减少设备整体的安装占用空间，适合在安装空间受限的工程车辆、小型作业设备上配套安装。导绳摆臂上设置了导向滚轮，绳索经过摆臂时为滚动摩擦，可减少绳索外层的磨损，摆臂的转轴位置设置了耐磨衬套，长期往复摆动也不会出现转轴磨损松旷的问题，保证导向精度。卷筒两端的支撑轴承采用密封式深沟球轴承，可阻挡作业环境中的粉尘、水汽进入轴承内部，适配户外、矿山、码头等多粉尘、高湿度的作业环境，延长轴承的使用寿命。制动组件的摩擦片采用耐磨耐高温材质，长时间大负载制动时也不会出现摩擦系数骤降的问题，保障制动可靠性，制动间隙可通过侧边的调节螺母快速调整，维护操作简单便捷。
