P207立式带座枕式轴承结构设计

项目分类:轴承座 发布时间:2025-10-12 ID:1088729
  • P207立式带座枕式轴承结构设计
  • P207立式带座枕式轴承结构设计
  • P207立式带座枕式轴承结构设计
  • P207立式带座枕式轴承结构设计

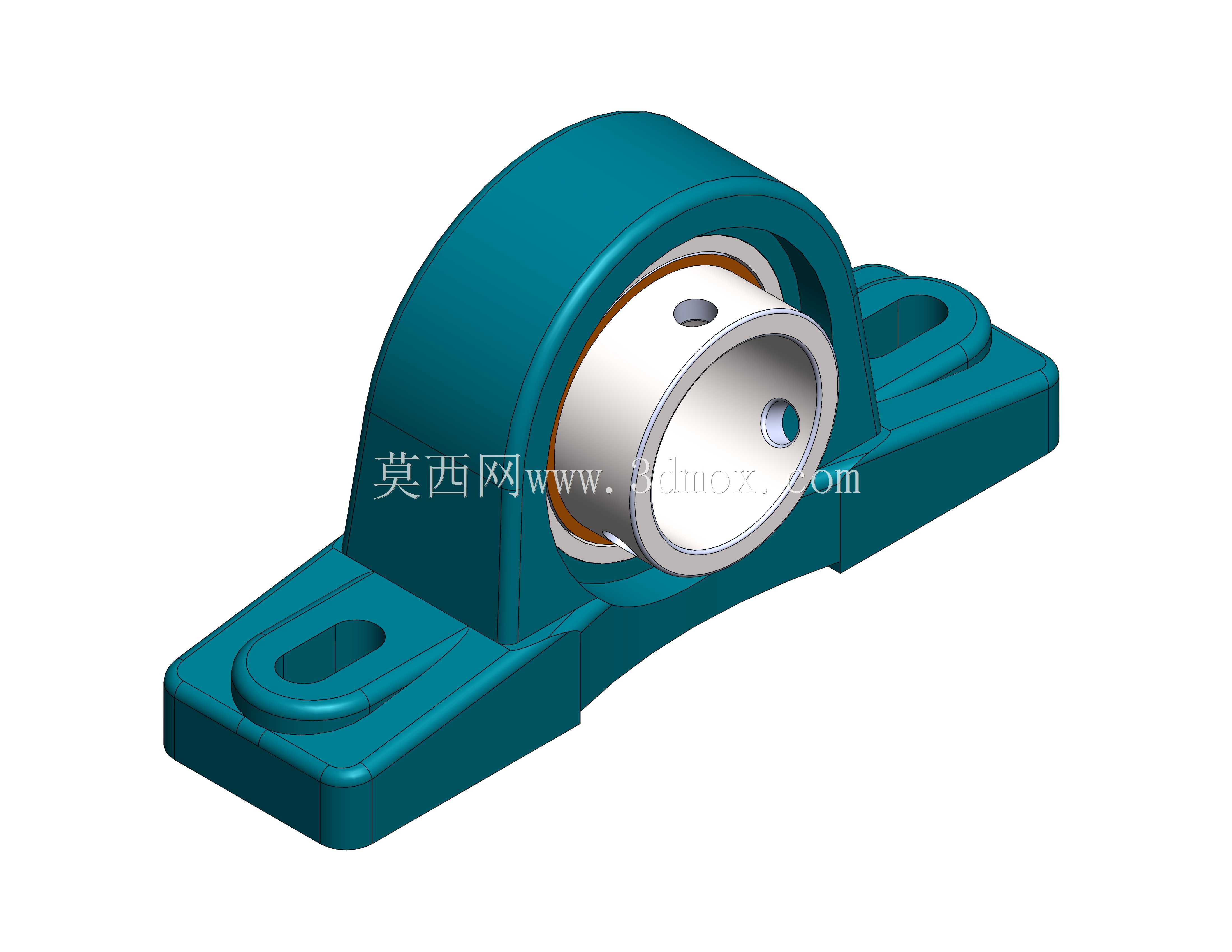

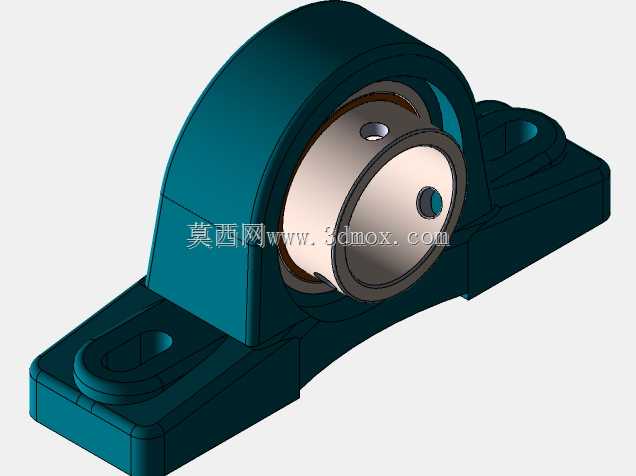

在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位,这类枕式带座轴承是出镜率极高的支撑部件,P207规格对应的内孔适配35mm直径的光轴,是中小型传动系统里的常用选型。做这个结构建模的时候,最先要卡准的是安装底座的两个长圆孔中心距,这部分尺寸直接决定了现场安装能不能直接替换原有旧件,长圆孔的设计本身就是为了抵消机架加工时的孔位误差,同时给轴系安装留出少量的轴向调整余量,避免安装时因为孔位偏差强行锁附导致轴承内圈憋劲,提前出现疲劳点蚀。

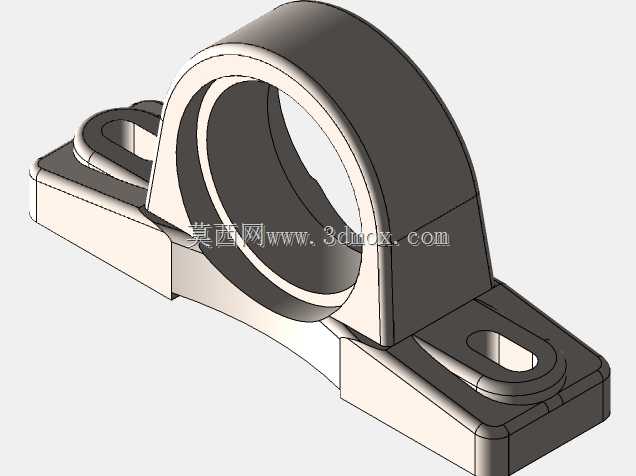

轴承座的铸造型腔做了等壁厚处理,主体壁厚控制在5mm左右,安装脚位置做了局部加厚,锁附螺栓的沉台深度刚好覆盖M10内六角螺栓的头部高度,不会出现螺栓头突出座体干涉周边护罩的情况。座体的弧形过渡区没有做尖锐直角,全部留了R3-R5的铸造圆角,一方面是符合铸造工艺的拔模要求,减少铸件应力集中的风险,另一方面也能避免应力集中导致的座体开裂——毕竟这类带座轴承很多时候用在有轻微振动的输送设备上,长期受交变载荷,应力集中位置很容易最先出现裂纹。

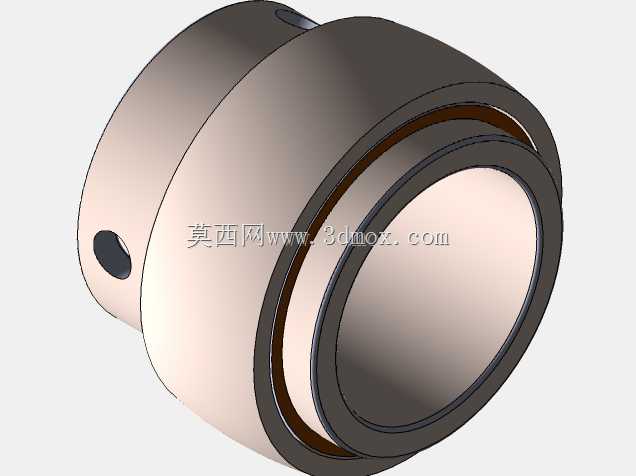

内嵌的轴承外圈和座体的轴承室采用过渡配合,建模时特意留了0.02mm的配合间隙,方便现场维修时不用专用拉马就能敲出旧轴承更换,内圈和轴的配合选的是k6公差,既保证传动时内圈不会跟轴出现相对跑圈,又不会因为过盈量太大导致装配时需要加热轴承才能套入,适合现场维修的作业条件。轴承两侧的密封槽是按照标准接触式橡胶密封的尺寸做的,槽深和槽宽刚好卡住密封圈的唇边,能阻挡输送环境里的粉尘、碎屑进入轴承滚道,延长润滑脂的使用寿命,不用频繁拆开注油维护。

座体顶部的注油孔位置做了偏心设计,刚好对准轴承保持架的空隙,注油时润滑脂能直接进入滚道接触区,不会被保持架挡住导致注油不畅。安装面的平面度要求控制在0.1mm以内,建模时特意把安装脚的底面做了0.05mm的微凸处理,锁附螺栓时能让安装面和机架贴合更紧密,不会出现座体悬空导致的轴系跳动。整个轴承的中心高是按照标准P207规格的42.9mm做的,这个尺寸直接决定了配套辊筒的安装高度,一旦偏差超过0.2mm,就会出现输送皮带跑偏、辊筒和机架刮擦的问题,建模时这个尺寸是作为核心基准尺寸来约束其他特征的。

做结构拆分的时候,把座体、轴承内圈、外圈、钢球、保持架、密封圈都做了独立的实体特征,方便后续做装配干涉检查,也能直接导出工程图标注各部件的加工公差。钢球的排布按照标准深沟球轴承的球数做了均匀分布,保持架的兜孔间隙留了0.1mm,保证钢球转动时不会卡滞。两侧的安装耳做了圆弧收边,没有突出的棱角,既避免安装时划伤操作人员,也符合铸件的拔模斜度要求,拔模斜度统一做了1.5度,方便铸造时脱模,不会出现粘模导致的铸件缺料。

在实际选型应用里,这类带座轴承主要承受径向载荷,能承受少量的轴向窜动,不适合用在有大轴向力的传动端,比如皮带机的张紧端如果轴向力过大,就需要选带止推结构的轴承座,而这款P207枕式轴承更适合用在载荷平稳、转速不超过3000rpm的传动位置,比如小型输送带的托辊支撑、包装机的送膜辊支撑、小型农机的传动轴支撑位。建模时特意验证了轴承的偏转角度,允许内圈相对外圈有最大2度的自偏转角度,能补偿轴系安装时的少量同轴度误差,这也是带座外球面轴承相比普通深沟球轴承加焊接座的核心优势,不用刻意追求轴和安装面的绝对垂直,降低了机架的加工精度要求,能压缩整台设备的加工成本。
